Así es y funciona el ala 'extra' del Mercedes W11: ¡buen truco!

compartidos
comentarios
Así es y funciona el ala 'extra' del Mercedes W11: ¡buen truco!
Por:
Coautor: Giorgio Piola

Analizamos una idea destacada del coche de Mercedes 2020, el W11, donde existe un alerón 'extra' que ayuda a la aerodinámica del monoplaza.

Los ingenieros de James Allison fueron muy valientes al anclar el brazo inferior de la suspensión trasera a la estructura deformable en lugar de a la caja de cambios como siempre. Así, pudieron inclinar las palancas de tal manera que pueden realizar una función aerodinámica como si hubiera una pequeña ala boomerang que permite aumentar la carga aerodinámica y mejora el efecto de extracción del difusor.

El Mercedes W11 es un monoplaza que muestra lo mejor de esta generación de Fórmula 1: los ingenieros de Brackley han desarrollado un coche que logra sorprender en cualquier aspecto que se analice.

En definitiva, sería un error creer que la supremacía de las flechas negras se debe únicamente a la superioridad de la unidad de potencia, aunque el motor F1 M11 EQ Performance es sin duda el más potente de la parrilla, ya que cuenta con nuevas aleaciones de aluminio que han permitido alcanzar valores de rigidez del cárter y del cabezal de manera que aumente la presión en la cámara de combustión, aumentando también el rendimiento.

Pero la imagen que Giorgio Piola hizo en el pitlane del Circuit de Barcelona destaca otro aspecto del W11 que es muy interesante: el fabricante de chasis John Howen ha decidido anclar el brazo trasero del triángulo inferior de la suspensión trasera a la estructura deformable de la parte trasera del coche.

El mismo director técnico, James Allison, había admitido que era una solución un tanto extrema porque nunca nadie se había aventurado a utilizar la estructura de seguridad buscando rendimiento. En el Red Bull Ring se habían visto unas extrañas vibraciones en la parte trasera del coche de Mercedes...

La sospensione posteriore della Mercedes W11 attaccata alla struttura deformabile posteriore

La suspensión trasera del Mercedes W11 fijada a la estructura deformable trasera

Aparentemente, ese problema lo provocó este innovador concepto de suspensión que no era lo suficientemente rígido, por lo que se reforzó de inmediato para la siguiente carrera y el problema desapareció. Pero, ¿por qué Mercedes se arriesgó? La respuesta es simple: para aprovechar las ventajas aerodinámicas.

Más de ese alerón:

La foto que publicamos muestra de manera elocuente cómo los dos brazos inferiores de la suspensión están notablemente inclinados hacia la parte trasera del coche para pivotar en la estructura deformable de la caja de cambios. Tienen una forma que simula una especie de perfil aerodinámico adicional, retomando el concepto de alerón trasero inferior que está prohibido por las reglas desde el inicio de la era híbrida.

Y es interesante descubrir cómo se transforman los elementos estructurales, dada las necesidades aerodinámicas cada vez más altas, y se crean soluciones que ayudan a generar rendimiento.

Galería: los detalles de los coches de F1 en Barcelona

Haz click en la foto para verla en grande y pásalas para descubrir más:

Galería
Lista

Haas VF20 detalle de los sidepods

Haas VF20 detalle de los sidepods
1/33

Foto de: Giorgio Piola

Red Bull Racing RB16 detalle trasero

Red Bull Racing RB16 detalle trasero
2/33

Foto de: Giorgio Piola

Detalle trasero del VF20 de Haas

Detalle trasero del VF20 de Haas
3/33

Foto de: Giorgio Piola

Mercedes F1 W11 detalle de los sidepods

Mercedes F1 W11 detalle de los sidepods
4/33

Foto de: Giorgio Piola

Vista superior del Mercedes F1 W11

Vista superior del Mercedes F1 W11
5/33

Foto de: Giorgio Piola

Detalle de la parte trasera del Ferrari SF1000

Detalle de la parte trasera del Ferrari SF1000
6/33

Foto de: Giorgio Piola

Los mecánicos de Red Bull trabajan en un monoplaza en el garaje del equipo

Los mecánicos de Red Bull trabajan en un monoplaza en el garaje del equipo
7/33

Foto de: Andy Hone / Motorsport Images

Protector de neumáticos del monoplaza de Nicholas Latifi, Williams FW43

Protector de neumáticos del monoplaza de Nicholas Latifi, Williams FW43
8/33

Foto de: Steven Tee / Motorsport Images

Antonio Giovinazzi, Alfa Romeo camina por la pista

Antonio Giovinazzi, Alfa Romeo camina por la pista
9/33

Foto de: Andy Hone / Motorsport Images

Detalle del garaje del equipo Haas, incluyendo una vista desde el pit lane de los monoplazas de Kevin Magnussen, Haas VF-20 y Romain Grosjean, Haas VF-20

Detalle del garaje del equipo Haas, incluyendo una vista desde el pit lane de los monoplazas de Kevin Magnussen, Haas VF-20 y Romain Grosjean, Haas VF-20
10/33

Foto de: Andy Hone / Motorsport Images

Las alas delanteras del monoplaza de Kevin Magnussen Haas VF-20 en el pit lane

Las alas delanteras del monoplaza de Kevin Magnussen Haas VF-20 en el pit lane
11/33

Foto de: Andy Hone / Motorsport Images

Los mecánicos empujan el monoplaza de Lewis Hamilton, Mercedes F1 W11 EQ Performance, en el pit lane

Los mecánicos empujan el monoplaza de Lewis Hamilton, Mercedes F1 W11 EQ Performance, en el pit lane
12/33

Foto de: Steven Tee / Motorsport Images

Detalle técnico de la carrocería de Ferrari

Detalle técnico de la carrocería de Ferrari
13/33

Foto de: Mark Sutton / Motorsport Images

Detalle de la nariz de Ferrari

Detalle de la nariz de Ferrari
14/33

Foto de: Mark Sutton / Motorsport Images

Detalle de la carrocería de McLaren y la marca Velo

Detalle de la carrocería de McLaren y la marca Velo
15/33

Foto de: Andy Hone / Motorsport Images

Detalle de la carrocería de McLaren y la marca Velo

Detalle de la carrocería de McLaren y la marca Velo
16/33

Foto de: Andy Hone / Motorsport Images

Neumáticos Pirelli

Neumáticos Pirelli
17/33

Foto de: Glenn Dunbar / Motorsport Images

Miembros de Mercedes trabajan con los neumáticos Pirelli

Miembros de Mercedes trabajan con los neumáticos Pirelli
18/33

Foto de: Steven Tee / Motorsport Images

Alerón delantero del McLaren MCL35

Alerón delantero del McLaren MCL35
19/33

Foto de: Giorgio Piola

Alerón delantero del Ferrari SF1000

Alerón delantero del Ferrari SF1000
20/33

Foto de: Giorgio Piola

Alerón trasero del Mercedes F1 W11

Alerón trasero del Mercedes F1 W11
21/33

Foto de: Giorgio Piola

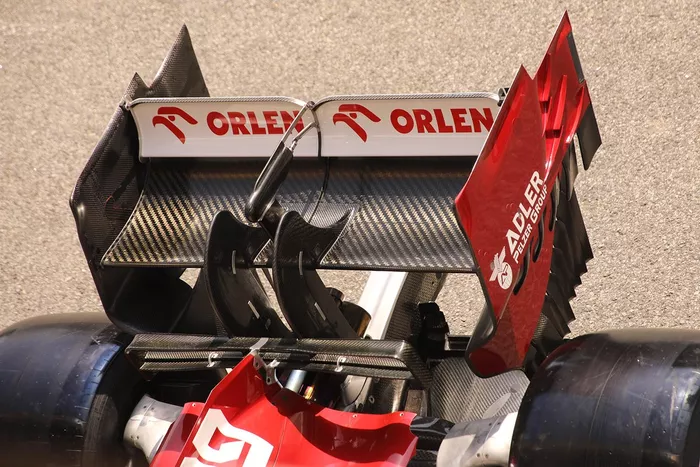

Detalle de alerón trasero del Alfa Romeo Racing C39

Detalle de alerón trasero del Alfa Romeo Racing C39
22/33

Foto de: Giorgio Piola

Detalle de alerón trasero del Alfa Romeo Racing C39

Detalle de alerón trasero del Alfa Romeo Racing C39
23/33

Foto de: Giorgio Piola

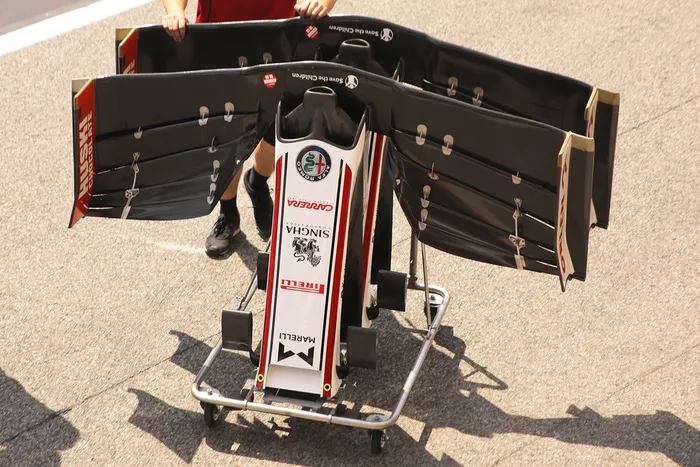

Detalle de alerón delantero del Alfa Romeo Racing C39

Detalle de alerón delantero del Alfa Romeo Racing C39
24/33

Foto de: Giorgio Piola

Alerón trasero del Mercedes F1 W11

Alerón trasero del Mercedes F1 W11
25/33

Foto de: Giorgio Piola

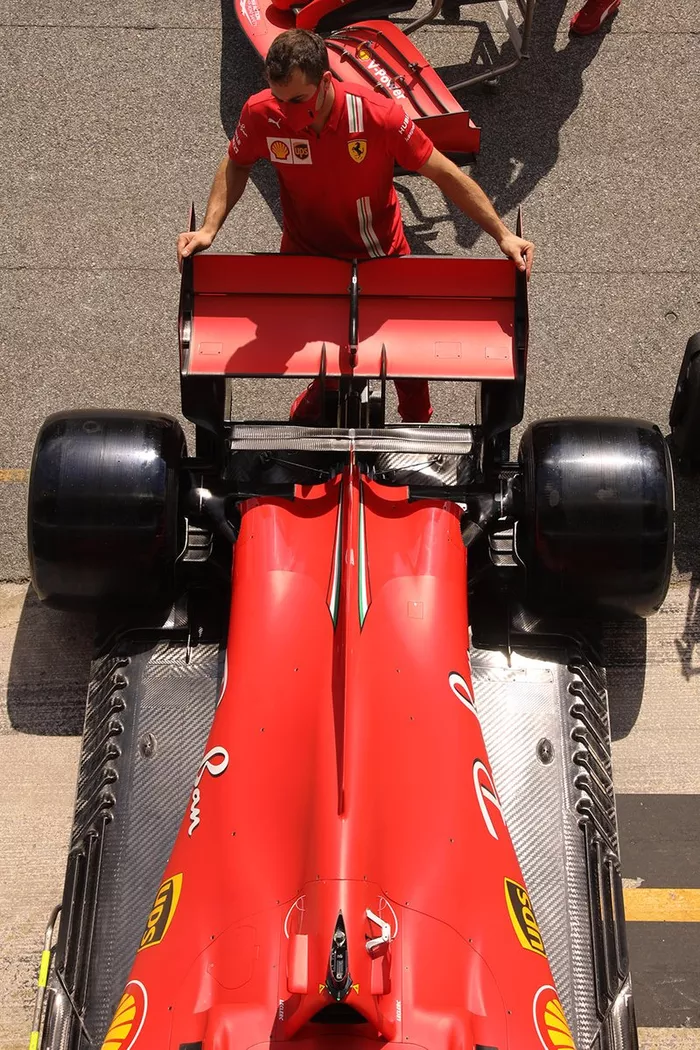

Detalle de alerón trasero del Ferrari SF1000
