Ferrari explica el problema del motor de Vettel

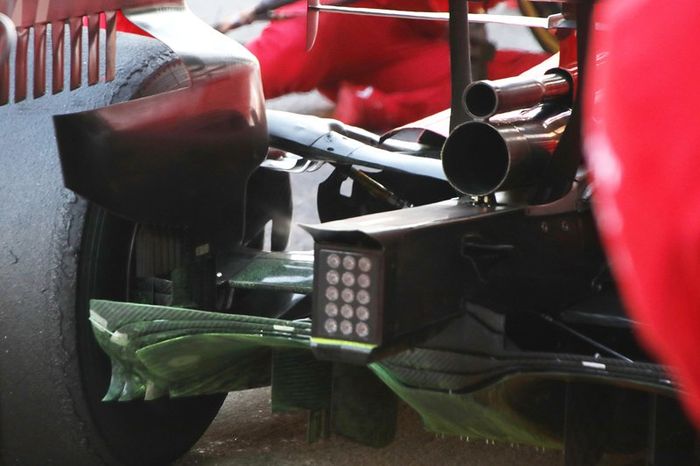

El Ferrari SF1000 con parafina pintada en el difusor. El equipo intenta identificar cualquier inconsistencia en el flujo de aire y asegurarse de que rinde como esperaba.

El SF1000 incorporó un equipamiento extra en el alerón delantero durante el jueves. Estos sensores, montados en las porciones externas y en el centro del ala miden la distancia al suelo para que el equipo pueda revisar cuánto flexa el alerón.

El Red Bull RB15 con una gran parrilla de sondas detrás de las ruedas delanteras. Mira cómo la concentración de las sondas cambia en la base, en el centro y encima de la rueda.

Una pequeña parrilla de sondas en el fondo plano del Ferrari para medir el flujo de aire entorno a esa superficie camino de la región en forma de botella de refresco.

En esta imagen, el Racing Point RP20 aparece sin las ruedas, lo que deja al descubierto algunos aspectos ocultos del coche, como los bargeboards y el divisor.

El McLaren MCL35 con una gran parrilla de sondas en al trasera, algo dañada en la zona más alta, que no fue diseñada para soportar tanto peso.

En esta imagen podemos ver la configuración de bargeboard del Ferrari SF1000, destacando los dos boomerangs.

Otra foto en movimiento del SF1000. Esta vez los sensores del alerón delantero son los protagonistas, también se ve la cámara extra en el lateral izquierdo de la toma de aire (a la derecha de la imagen).

El Williams FW43 con un par de parrillas justo detrás de las ruedas delanteras.

Una toma diferente del McLaren MCL35 equipado con parrillas de sondas Kiel en la trasera.

El Red Bull RB16 no solo tiene parrillas detrás de las ruedas traseras, sino también dentro de la toma de aire.

El Alfa Romeo C39 con sondas Kiel detrás de las ruedas delanteras para medir la estela creada por el neumático y ver cómo estabilizar el mapa del flujo de aire.

El Mercedes W11 equipado con parrillas de sondas Kiel en la trasera para medir el flujo de aire por delante de la rueda trasera y sobre los pontones y el capó motor.

En esta imagen se ven los vórtices que deja el alerón trasero del Ferrari SF1000.

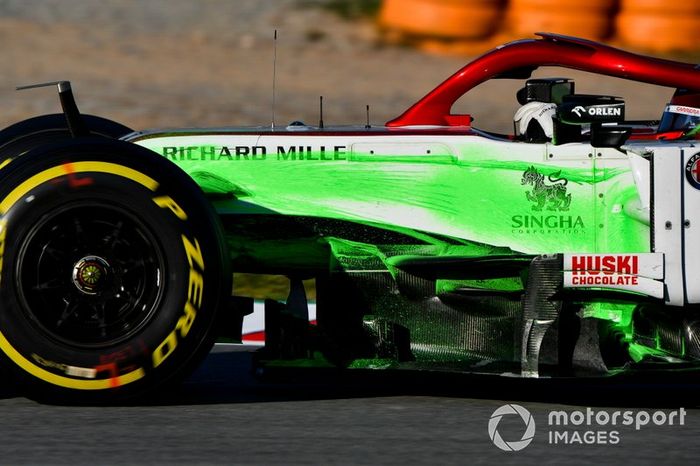

Alfa, después de usar las parrillas de sondas Kiel, optó por la parafina, pintando el lado izquierdo del coche para correlacionar los datos reales del flujo de aire con los del simulador de la fábrica.

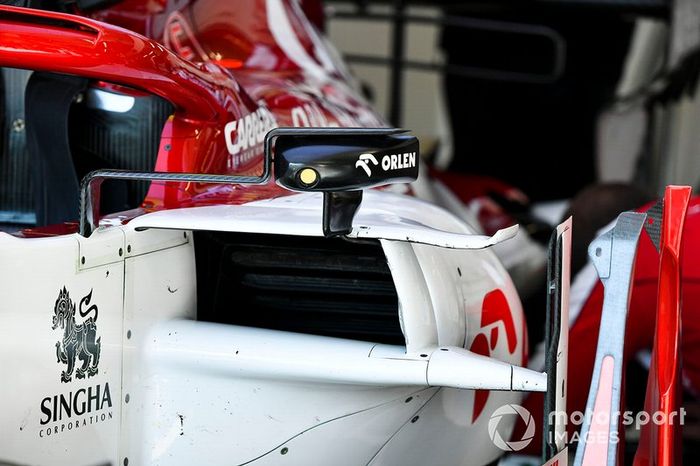

En esta imagen se ve la forma de la entrada del pontón, la cual ha descendido, al mismo tiempo que se ha adelantado su estructura de impacto lateral, que ahora está en la carrocería inferior del pontón.

Imagen de cerca del volante del Alfa Romeo C39, donde se ven las tres ruedas en el centro, diversos botones y otras ruedas para los pulgares.

Otra imagen del Red Bull Rb16, que no solo se comprime en la parte trasera bajo carga, sino que también tiene parafina en el alerón trasero.

En esta imagen, el Red Bull cuenta con dos versiones de parafina, con una pintura verde usada a la izquierda y una azul más clara a la derecha.

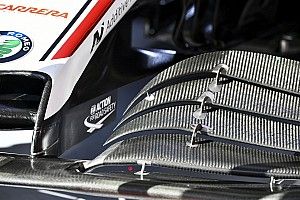

Detalle aerodinamico del Alfa Romeo C39, donde se ven los apéndices de los bargeboard y los turning vanes renovados por detrás.

El conducto de freno delantero del Ferrari, que emite el máximo flujo aerodinámico posible a través de la llanta para ganar rendimiento aerodinámico.

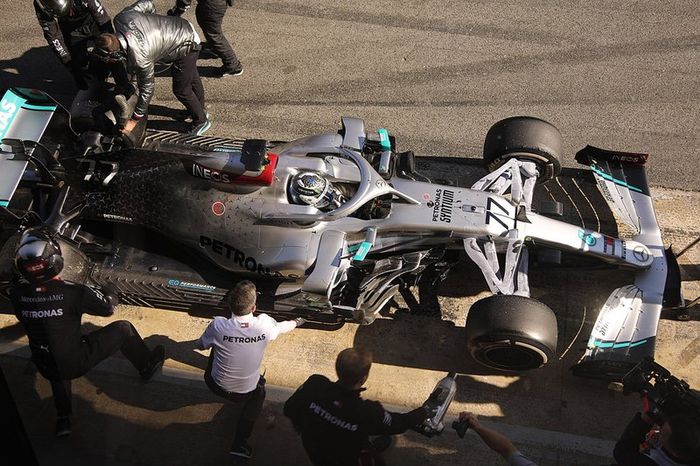

Una vista general desde arriba del Mercedes W11 nos muestra la complejidad extrema de la zona del bargeboard.

Otra imagen desde arriba del W11, esta vez con parafina en las suspensiones delanteras.

Una imagen con parafina del Alfa Romeo C39 y cómo se esparce hacia abajo en el lateral del chasis.

Ferrari ha hecho cambios en el diseño del tambor del freno para 2020, ya que el equipo busca mover aún más flujo de aire a través del conjunto y hacia afuera a través de la cara de la rueda. Por supuesto, esta es una decisión con ventajas aerodinámicas, en lugar de estar destinada a la refrigeración de los frenos, ya que el equipo busca replicar el tipo de rendimiento que proporcionaba el eje soplado, ahora prohibido.

Red Bull también está buscando una mejora similar con el conjunto del conducto de freno, instalando una entrada enorme para capturar el flujo de aire y no solo distribuirlo a los diversos componentes de frenado, sino también dispararlo a través del borde de la rueda para condicionar la estela generada por el neumático.

Siguiendo con el conducto de freno del Red Bull, nos movemos hacia la parte trasera del monoplaza, donde es fácil ver cuánto trabajo se ha dedicado a mejorar las propiedades aerodinámicas de los aletines conectados a la lámina vertical principal y también al propio tambor. Se pueden observar las pequeñas protuberancias en forma de ampolla que redirigen suavemente el flujo que se pueda perder hacia la ruta prevista.

Mercedes ha llevado un poco más allá los conceptos utilizados la temporada pasada. El principal es la expansión de la cámara en el brazo superior de la suspensión, que puede incrementar el flujo de aire en el espacio entre el tambor y la llanta de la rueda, lo que ayuda a enfriar la superficie de la llanta y, por extensión, la temperatura del neumático.

Si no fuera por la pintura rosa y el logotipo de BWT en el morro, puede confundirse este conjunto de freno y suspensión con el Mercedes. Racing Point incluso ha llegado al punto de usar las boquillas generadoras de vórtices dentro de la sección cruzada del diseño del tambor, que Mercedes introdujo en Japón la temporada pasada.

Esta imagen de la parte delantera del pontón del Mercedes W11 muestra lo que parece ser una solución temporal que se utiliza para enfriar los componentes electrónicos situados en la base del mismo.

El RS20 en el garaje sin la carrocería, una imagen que es posible ver este año debido a la eliminación de los paneles que los equipos solían colocar cuando regresaban al garaje. Podemos ver la configuración de la unidad de potencia Renault, sus accesorios y los diversos elementos de refrigeración.

Mercedes instaló un par de parrillas con sondas Kiel detrás de las ruedas delanteras del W11 en las primeras vueltas de los test. Estas se utilizan para recopilar datos del flujo de aire, lo que brinda a los ingenieros una imagen más clara de si está funcionando como estaba previsto cuando diseñaron las partes respectivas del monoplaza.

El Renault RS20 sale a la pista con una parrilla de sondas Kiel más pequeña y más estrecha que se monta en la parte inferior para medir la estela que sale del neumático delantero y su impacto en el vórtice Y250.

El Renault RS20 presenta un morro mucho más estrecho que su predecesor, lo que le permite llevar una solución de capa muy grande. Sin embargo, han colocado un orificio un poco más atrás para mejorar el flujo localizado y hacia dentro.

McLaren optó por la parafina como medio para correlacionar los datos en la pista con lo que se anticipó en la fábrica. Esta pintura verde, en la parte trasera del coche, deja rastros que los ingenieros fotografiarán y analizarán en los próximos días y semanas.

George Russell al volante del Williams FW43, que está equipado con dos parrillas de sondas Kiel grandes para medir la estela creada por los neumáticos delanteros y cómo puede influir en la zona trasera.

El MCL35 ha sido equipado con algunas estructuras más grandes en el arco antivuelco que albergan cámaras adicionales, que capturan imágenes térmicas de los neumáticos para ayudar a construir una mejor imagen de cómo se pueden gestionar durante una temporada.

El Racing Point RP20 también está equipado con una plataforma similar, aunque con un diseño más parecido a una bala para que no afecte al rendimiento aerodinámico del coche.

Ferrari también comenzó a pintar de parafina su alerón trasero, con esta en la cara delantera del plano principal en esta imagen.

En esta imagen de Esteban Ocon y su Renault RS20 sin las cubiertas vemos la estructura de impacto lateral superior, que como en la mayoría de la parrilla está en una posición más baja y más hacia adelante. La estructura verde simplemente se usa como soporte para el anclaje del espejo retrovisor mientras la carrocería del pontón no está instalada.

Esta vista trasera del Alpha Tauri AT01 nos da una buena indicación de lo estrechos que son los laterales de los monoplazas, con los diversos apéndices aerodinámicos que se extienden para cubrir la distancia permitida hasta el borde del coche.

Esta toma lateral del Alfa Romeo C39 nos en seña el conjunto de deflectores del pontón, un diseño ordenado que no solo tiene una ranura vertical muy estrecha en el elemento de la parte delantera del fondo más adelante, sino que también se combina muy bien en el arco horizontal de los elementos estilo persiana.

Una foto desde atrás del Red Bull RB16 que muestra lo alta que es la suspensión trasera este año y también nos muestra el diseño de escape estilo "Mickey Mouse".

Esta vista lateral del RP20 nos da una indicación más clara de las cámaras infrarrojas que están montadas dentro de las cápsulas de aire tipo bala.

Esta imagen es un buen ejemplo de que cuando crees que los equipos no están haciendo trabajo de correlación, ya que no tienen parafina o parrillas con sondas Kiel enormes en su coche, lo hacen de otra manera. Podemos observar la hilera de sondas Kiel en el fondo plano del Haas VF-20, estas capturan los datos de flujo de aire.

Más parafina en el McLaren MCL35, esta vez en los bargeboards y laterales del flanco izquierdo, para reunir aún más datos sobre el nuevo monoplaza.

La parte delantera del fondo plano del Red Bull RB16 revela solo algunos de los detalles del empaquetado de la suspensión, pero también nos da una indicación clara del trabajo que se está realizando para crear espacio para las conducciones internas que alimentarán el conducto S.

Otra vista de la parte delantera del fondo plano, esta vez con el vanity panel en su lugar. También se aprecia enfoque antiguo que ha renacido en el RB16: la campana debajo del chasis, que recoge flujo de aire para refrigerar la electrónica.

Sirva como comparación esta imagen del AlphaTauri AT01, donde se puede ver que guarda muchas similitudes con su hermano mayor, dada la misma unidad de potencia que comparten.

En esta imagen del Racing Point RP20 podemos ver la posición de la estructura de impacto lateral, la del radiador y la de algunos componentes del motor, incluyendo los quiebros que el escape debe realizar.

Los pontones y los bargeboards del Haas VF20.

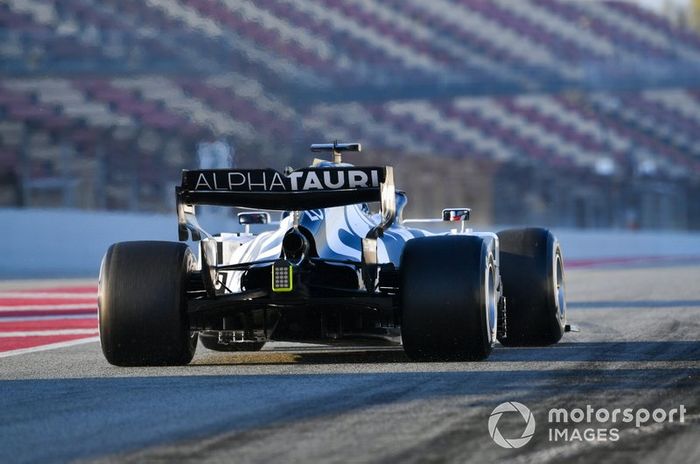

La trasera del AT01 muestra un alerón con forma de cuchara y el difusor.

El Mercedes W11 lleva una parrilla de sondas Kiel en la trasera. Esto se utilizada para completar un mapa aerodinámico, o perfil, del flujo de aire cuando sale de la trasera del coche. Se tiene especial consideración en el difusor y la estela del neumático, como se ve en los ángulos de las sondas Kiel.

En esta imagen del montaje del freno del W11 sin el tambor en su sitio podemos ver cómo el equipo transmite aire desde el orificio principal a través del sistema y hacia fuera de la llanta. Así, logra beneficios aerodinámicos. La canalización plateada es una característica redifinida durante el diseño del año pasado para potenciar los orificios más grandes del eje.

Otra imagen del freno del Mercedes en la que se ven los orificios del eje.

El chasis del Mercedes W11 se estrecha en la parte delantera para acomodar el conjunto del morro más estrecho que se encuentra delante, mientras que se coloca una cubierta de carbono en la parte delantera del frontal del fondo plano para disuadir las miradas curiosas.

El Haas VF20 cuenta con unos puntos amarillos guías en el endplate delantero del alerón para que una cámara de alta velocidad analice la flexión de este.

Aquí vemos una de las configuraciones de suspensión del Racing Point RP20. Mientras que el chasis ha llamado la atención por su similitud con el Mercedes de 2019, podemos ver que aquí usan sus propios componentes.

Un nuevo alerón delantero llegó a McLaren para el último día de test de la primera semana de la F1 2020, con cambios en la forma de los flaps, las láminas bajo el alerón, el papel del configurador, el endplate y el borde inferior externo.

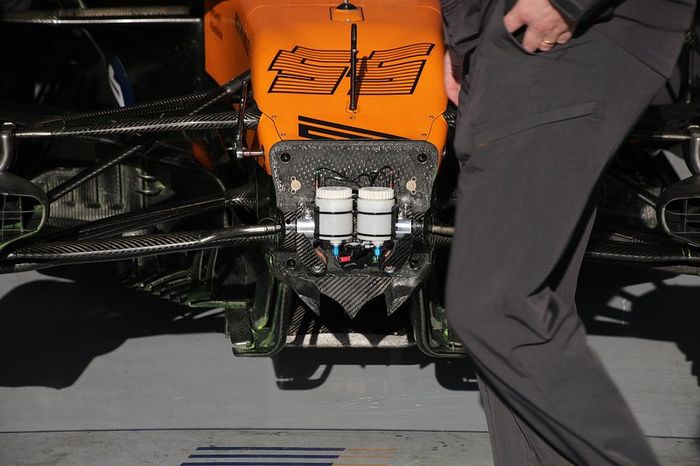

En esta imagen del MCL35 apreciamos cómo el equipo modificó el diseño del chasis, estrechándolo y reduciendo su altura lo máximo posible. Además, también se ha agregado un alerón tipo quilla para mejorar las características del flujo.

Aquí vemos el alto grado de rake (inclinación posteroanterior) con el que el RS20 rueda.

Más parafina en el Alfa Romeo C39, esta vez en torno al conducto de freno y que se ha esparcido hacia atrás.

En esta imagen desde arriba, se ve cómo se ha apretado la trasera del Racing Point hacia la línea central del coche.

Aquí se ve al MCL35 con diferentes colores de parafina, en el bargeboard derecho y en el conducto de freno trasero izquierdo.

Las aletas presentes en el morro del Haas VF20 no solo se usan para controlar el flujo a través de los orificios, sino también para ayudarles a cumplir con la normativa técnica.

En esta imagen de la parte trasera del volante del Ferrari SF1000 podemos ver la configuración de las diferentes palas.

Una imagen de la parte externa del alerón delantero del SF1000. Podemos ver cómo el borde principal de cada flap ha sido llevado hacia delante, un poco más cerca de las láminas debajo del alerón, creando un diseño ondulado.

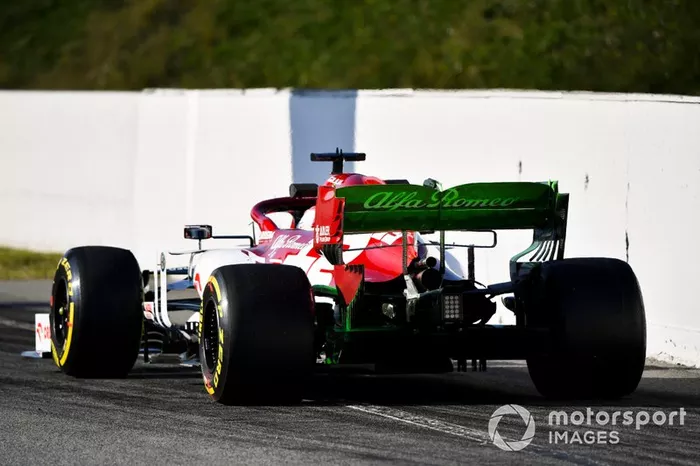

La trasera del Alfa Romeo C39 con parafina permite establecer si los resultados de las simulaciones concuerdan con la pista.

Un mecánico cambia el ángulo de incidencia del alerón delantero del SF1000.

En esta imagen del Haas VF20 con el neumático fuera de la llanta se ve que sus ruedas tienen radios huecos, como hemos visto en otros coches en los últimos años.

El McLaren MCL3 con una inclinación, fijaos en el movimiento de la rueda trasera izquierda cuando el coche desplaza su carga lateralmente.
