Mercedes tendrá que cambiar su diseño por una protesta de Red Bull

compartidos
comentarios
Mercedes tendrá que cambiar su diseño por una protesta de Red Bull
Por:
, Редактор
10 mar. 2020 17:19

El equipo Mercedes, así como Racing Point, deberán modificar el diseño del mecanismo de frenos trasero.

Durante los test de pretemporada en Barcelona, ​​el equipo Red Bull sospechó que Mercedes estaba usando unos conductos de ventilación ilegales en los frenos traseros. Entonces, el equipo de las bebidas energéticas consultó a la FIA sobre la situación.

Según la publicación alemana Auto Motor und Sport, citando a los ingenieros del equipo austriaco, Red Bull Racing recibió una directiva de la Federación que prohibía el diseño de Mercedes.

Así, en el Gran Premio de Australia de este fin de semana, los actuales campeones de la Fórmula 1 tendrán que modificar el diseño de los frenos. Esto también puede afectar a otros equipos que compran piezas de Mercedes, como en el caso de Racing Point, que usa motores y otros componentes del fabricante alemán.

Análisis:

Por qué protestó Red Bull

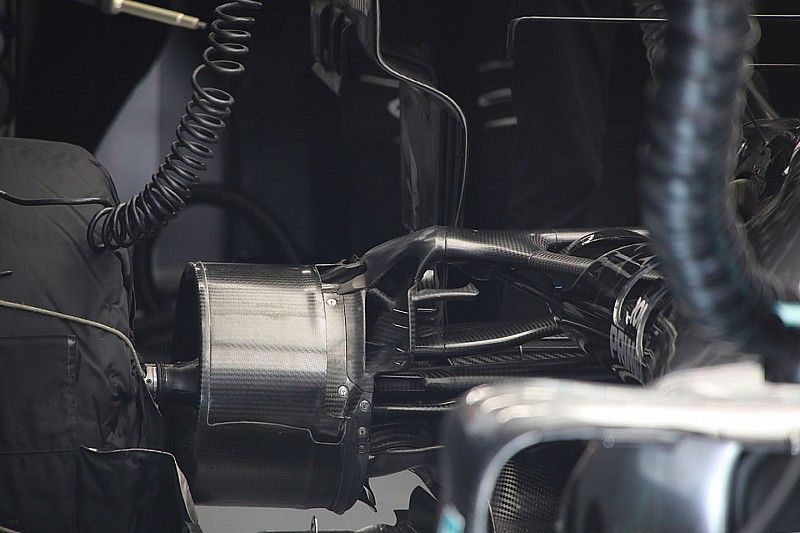

La razón de la protesta fue la toma de aire entre los brazos de suspensión de Mercedes. Esta zona absorbe el aire y lo redirige con el objetivo de enfriar los frenos y ayudar en la reducción de la temperatura de la llanta, así como a través de los neumáticos.

Sin embargo, la normativa especifica claramente las dimensiones máximas de los canales de ventilación del sistema de frenos. En concreto, no deben sobresalir hacia arriba o hacia abajo más de 160 mm desde el centro del eje de la rueda. A esto se refirieron los ingenieros de Red Bull.

Se puede suponer que estamos hablando de los llamados frenos con fugas, que Mercedes usa en lugar del eje de soplado. Después de que se prohibieron los ejes huecos, a Mercedes se le ocurrió la idea de pasar aire a través del sistema de frenos y extraerlo a través de numerosos agujeros pequeños en la parte central de las llantas. Esto requiere aumentar el tamaño de las entradas de aire del sistema de frenos.

↓ Novedades técnicas de la F1 2020 vistas en la pretemporada ↓

Galería
Lista

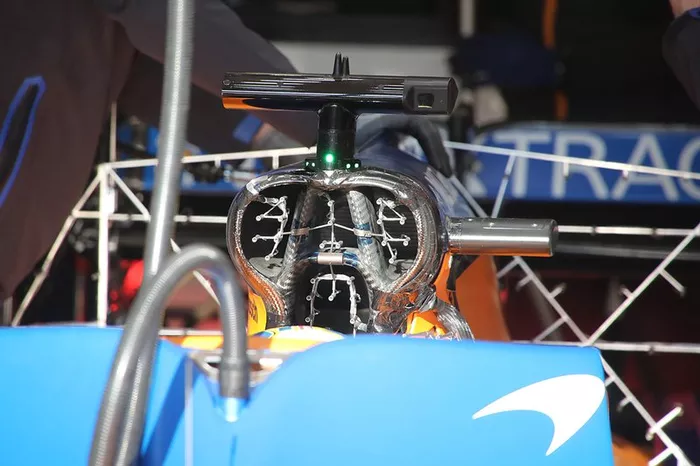

Detalles del McLaren MCL35

Detalles del McLaren MCL35
1/32

Foto de: Giorgio Piola

El McLaren MCL35 aparece con una compleja parrilla de sondas en torno a su toma de aire para medir el flujo de aire, de tal manera que el equipo se asegure de que la cantidad de air e que entra es la esperada.

Detalle trasero del Ferrari SF1000

Detalle trasero del Ferrari SF1000
2/32

Foto de: Giorgio Piola

El Ferrari SF1000 con parafina pintada en el difusor. El equipo intenta identificar cualquier inconsistencia en el flujo de aire y asegurarse de que rinde como esperaba.



Detalle del alerón delantero del Ferrari SF1000

Detalle del alerón delantero del Ferrari SF1000
3/32

Foto de: Giorgio Piola

El SF1000 incorporó un equipamiento extra en el alerón delantero durante el jueves. Estos sensores, montados en las porciones externas y en el centro del ala miden la distancia al suelo para que el equipo pueda revisar cuánto flexa el alerón.

Alex Albon, Red Bull Racing RB16

Alex Albon, Red Bull Racing RB16
4/32

Foto de: Giorgio Piola

El Red Bull RB15 con una gran parrilla de sondas detrás de las ruedas delanteras. Mira cómo la concentración de las sondas cambia en la base, en el centro y encima de la rueda.

Detalle lateral del fondo plano del Ferrari SF1000

Detalle lateral del fondo plano del Ferrari SF1000
5/32

Foto de: Giorgio Piola

Una pequeña parrilla de sondas en el fondo plano del Ferrari para medir el flujo de aire entorno a esa superficie camino de la región en forma de botella de refresco.

Racing Point RP20

Racing Point RP20
6/32

Foto de: Giorgio Piola

En esta imagen, el Racing Point RP20 aparece sin las ruedas, lo que deja al descubierto algunos aspectos ocultos del coche, como los bargeboards y el divisor.

Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35
7/32

Foto de: Mark Sutton / Motorsport Images

El McLaren MCL35 con una gran parrilla de sondas en al trasera, algo dañada en la zona más alta, que no fue diseñada para soportar tanto peso.

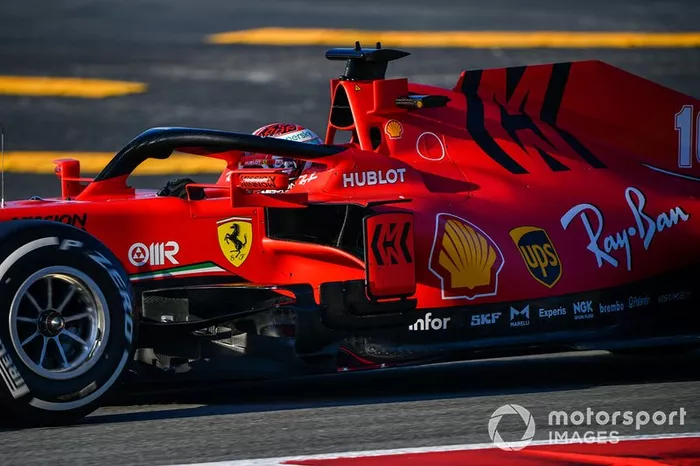

Charles Leclerc, Ferrari SF1000

Charles Leclerc, Ferrari SF1000
8/32

Foto de: Mark Sutton / Motorsport Images

En esta imagen podemos ver la configuración de bargeboard del Ferrari SF1000, destacando los dos boomerangs.

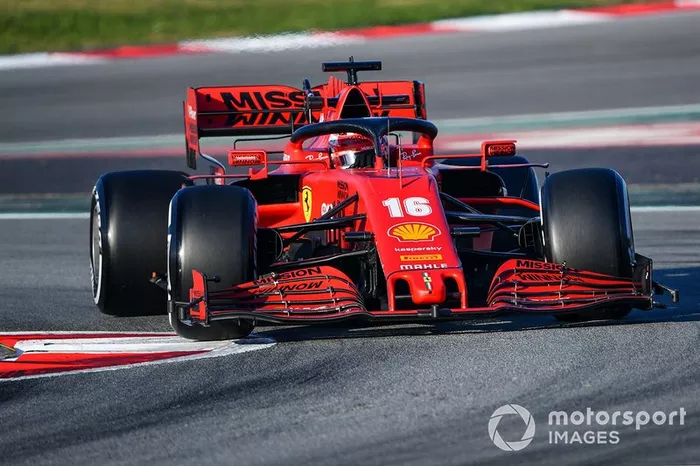

Charles Leclerc, Ferrari SF1000

Charles Leclerc, Ferrari SF1000
9/32

Foto de: Mark Sutton / Motorsport Images

Otra foto en movimiento del SF1000. Esta vez los sensores del alerón delantero son los protagonistas, también se ve la cámara extra en el lateral izquierdo de la toma de aire (a la derecha de la imagen).

George Russell, Williams FW43

George Russell, Williams FW43
10/32

Foto de: Mark Sutton / Motorsport Images

El Williams FW43 con un par de parrillas justo detrás de las ruedas delanteras.

Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35
11/32

Foto de: Mark Sutton / Motorsport Images

Una toma diferente del McLaren MCL35 equipado con parrillas de sondas Kiel en la trasera.

Alexander Albon, Red Bull Racing

Alexander Albon, Red Bull Racing
12/32

Foto de: Andy Hone / Motorsport Images

El Red Bull RB16 no solo tiene parrillas detrás de las ruedas traseras, sino también dentro de la toma de aire.

Kimi Raikkonen, Alfa Romeo Racing C39

Kimi Raikkonen, Alfa Romeo Racing C39
13/32

Foto de: Steven Tee / Motorsport Images

El Alfa Romeo C39 con sondas Kiel detrás de las ruedas delanteras para medir la estela creada por el neumático y ver cómo estabilizar el mapa del flujo de aire.

Alerón trasero del Mercedes F1 W11 EQ Power+

Alerón trasero del Mercedes F1 W11 EQ Power+
14/32

Foto de: Mark Sutton / Motorsport Images

El Mercedes W11 equipado con parrillas de sondas Kiel en la trasera para medir el flujo de aire por delante de la rueda trasera y sobre los pontones y el capó motor.

Charles Leclerc, Ferrari SF1000

Charles Leclerc, Ferrari SF1000
15/32

Foto de: Zak Mauger / Motorsport Images

En esta imagen se ven los vórtices que deja el alerón trasero del Ferrari SF1000.

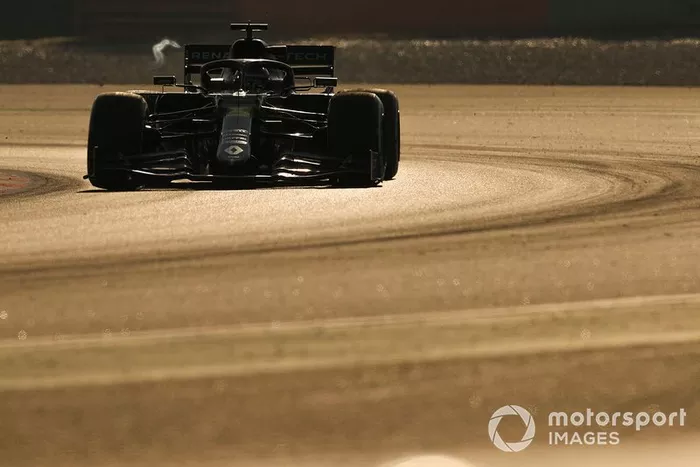

Daniel Ricciardo, Renault R.S.20

Daniel Ricciardo, Renault R.S.20
16/32

Foto de: Zak Mauger / Motorsport Images

Más vórtices, esta vez con el Renault.

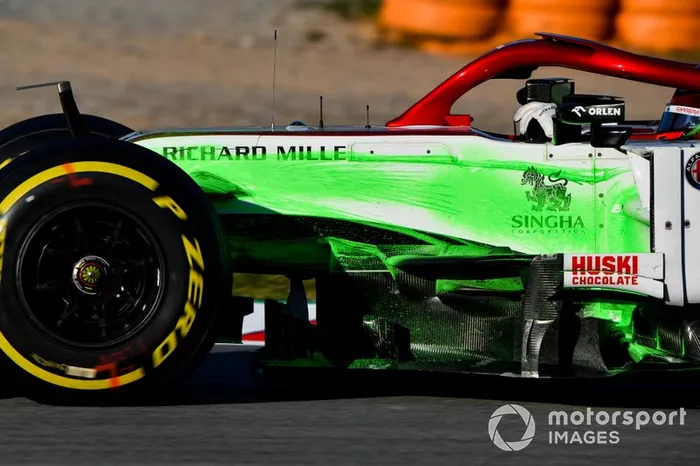

Kimi Raikkonen, Alfa Romeo Racing C39

Kimi Raikkonen, Alfa Romeo Racing C39
17/32

Foto de: Mark Sutton / Motorsport Images

Alfa, después de usar las parrillas de sondas Kiel, optó por la parafina, pintando el lado izquierdo del coche para correlacionar los datos reales del flujo de aire con los del simulador de la fábrica.

Kimi Raikkonen, Alfa Romeo Racing C39

Kimi Raikkonen, Alfa Romeo Racing C39
18/32

Foto de: Mark Sutton / Motorsport Images

Más imágenes del Alfa Romeo C39 con parafina.

Alex Albon, Red Bull Racing RB16

Alex Albon, Red Bull Racing RB16
19/32

Foto de: Mark Sutton / Motorsport Images

El Red Bull RB16 con una sola fila horizontal de parrillas con sondas justo delante del alerón trasero.

Sergio Perez, Racing Point RP20

Sergio Perez, Racing Point RP20
20/32

Foto de: Andy Hone / Motorsport Images

El Racing Point RP20 cuenta con los apéndices en forma de bala a los lados de la toma de aire, donde se esconden cámaras infrarrojas para monitorizar el rendimiento de los neumáticos.

Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35
21/32

Foto de: Mark Sutton / Motorsport Images

Lando Norris, a los mandos de un MCL35 con parafina en los dos elementos del T-Wing.

Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35
22/32

Foto de: Mark Sutton / Motorsport Images

Norris, ahora sin los dos elementos del T-wing.

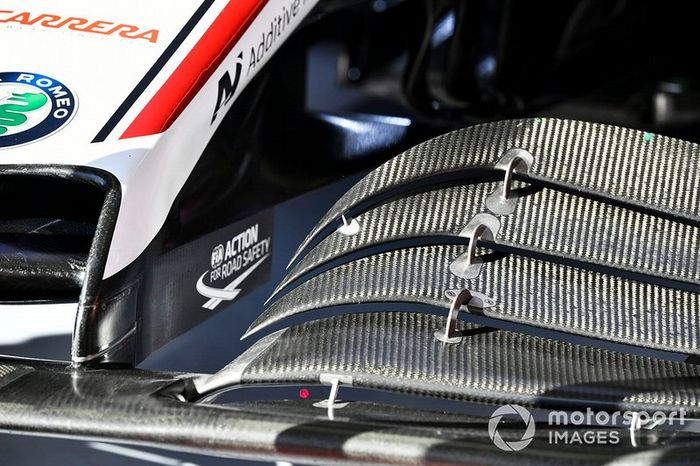

Detalle del alerón delantero del Alfa Romeo Racing C39

Detalle del alerón delantero del Alfa Romeo Racing C39
23/32

Foto de: Mark Sutton / Motorsport Images

Una imagen de cerca del alerón delantero del Alfa Romeo y las pestañas de metal que mantienen unidas las láminas y favorecen la rigidez general del alerón.

Detalle aerodinámico del retrovisor del Alfa Romeo Racing C39

Detalle aerodinámico del retrovisor del Alfa Romeo Racing C39
24/32

Foto de: Mark Sutton / Motorsport Images

En esta imagen se ve la forma de la entrada del pontón, la cual ha descendido, al mismo tiempo que se ha adelantado su estructura de impacto lateral, que ahora está en la carrocería inferior del pontón.

Volante del Alfa Romeo Racing C39

Volante del Alfa Romeo Racing C39
25/32

Foto de: Mark Sutton / Motorsport Images

Imagen de cerca del volante del Alfa Romeo C39, donde se ven las tres ruedas en el centro, diversos botones y otras ruedas para los pulgares.

Alex Albon, Red Bull Racing

Alex Albon, Red Bull Racing
26/32

Foto de: Mark Sutton / Motorsport Images

Otra imagen del Red Bull Rb16, que no solo se comprime en la parte trasera bajo carga, sino que también tiene parafina en el alerón trasero.

Alex Albon, Red Bull Racing

Alex Albon, Red Bull Racing
27/32

Foto de: Mark Sutton / Motorsport Images

En esta imagen, el Red Bull cuenta con dos versiones de parafina, con una pintura verde usada a la izquierda y una azul más clara a la derecha.

Detalle aerodinámico del Alfa Romeo Racing C39

Detalle aerodinámico del Alfa Romeo Racing C39
28/32

Foto de: Mark Sutton / Motorsport Images

Detalle aerodinamico del Alfa Romeo C39, donde se ven los apéndices de los bargeboard y los turning vanes renovados por detrás.

Freno delantero del Ferrari SF1000

Freno delantero del Ferrari SF1000
29/32

Foto de: Giorgio Piola

El conducto de freno delantero del Ferrari, que emite el máximo flujo aerodinámico posible a través de la llanta para ganar rendimiento aerodinámico.

Valtteri Bottas, Mercedes AMG F1 W11

Valtteri Bottas, Mercedes AMG F1 W11
30/32

Foto de: Giorgio Piola

Una vista general desde arriba del Mercedes W11 nos muestra la complejidad extrema de la zona del bargeboard.

Valtteri Bottas, Mercedes F1 W11

Valtteri Bottas, Mercedes F1 W11
31/32

Foto de: Glenn Dunbar / Motorsport Images

Otra imagen desde arriba del W11, esta vez con parafina en las suspensiones delanteras.

Kimi Raikkonen, Alfa Romeo Racing C39

Kimi Raikkonen, Alfa Romeo Racing C39
32/32

Foto de: Mark Sutton / Motorsport Images

Una imagen con parafina del Alfa Romeo C39 y cómo se esparce hacia abajo en el lateral del chasis.
