Repaso técnico F1: cómo Red Bull consiguió dominar con su RB18

El RB18 con el que Red Bull se alzó con el título de la F1 2022 será recordado como el coche que dominó el año del regreso del efecto suelo.

Repaso técnico F1: cómo Red Bull consiguió dominar con su RB18
Cargar el reproductor de audio

El RB18, monoplaza con el que Red Bull aspiraba a hacerse con el título de la temporada 2022 de Fórmula 1, será recordado para siempre como el coche que dominó el arranque de la nueva era normativa.

Sin embargo, sería erróneo decir que su superioridad era fácil de prever cuando hizo su primera aparición en pista, e incluso cuando disputó la primera carrera del curso.

Ferrari llegó en mejor forma a las primeras citas del año, y relegaron a los Red Bull a un segundo plano. Solo el intenso esfuerzo por parte del gigante de las bebidas energéticas para encontrar soluciones le ayudó a conseguir lo que consiguió.

Echemos un vistazo a cómo Red Bull convirtió su RB18 en un monoplaza ganador.

Red Bull Racing RB18 front suspension

Suspensión delantera del Red Bull Racing RB18

El RB18 presentaba un esquema de suspensión delantera de tipo pull rod (recuadro derecho, flecha roja) pero mantuvo la anchura completa de la horquilla empleada en sus predecesores, aunque invertida (recuadro izquierdo).

The revised suspension layout also saw the steering assembly returned to a more traditional location than it was with the RB16 and RB16B. This resulted in it being housed further back, within the chassis.

El nuevo diseño de la suspensión también devolvió el conjunto de la dirección a una ubicación más tradicional que en los modelos RB16 y RB16B. De este modo, se alojó más atrás, dentro del chasis.

El diseño revisado de la suspensión también supuso el regreso del conjunto de la dirección a una ubicación más tradicional que en el RB16 y el RB16B. Eso permitió que se se alojase más atrás, dentro del chasis.

Red Bull Racing RB18 splitter detail with arrows

Detalle del splitter del Red Bull Racing RB18 con flechas

La quilla del RB18 contaba con una disposición de muelles Belleville para ayudar a regular la deflexión al entrar en contacto con la superficie de la pista.

Red Bull Racing RB18 floor stiffening

Refuerzo del suelo del Red Bull Racing RB18

La disposición de los pontones del RB18 significaba que el SIS inferior estaba alojado en el suelo, mientras que el SIS superior residía entre la entrada del pontón y los radiadores. Cabe destacar que el RB18 contaba con varios soportes en forma de viga, junto con varios tirantes metálicos internos, para ayudar a distribuir la carga.

Max Verstappen, Red Bull Racing RB18

Max Verstappen, Red Bull Racing RB18

El RB18 que el equipo presentó para el primer test en Barcelona contaba con pontón largo, de cintura alta y con un corte profundo, con una entrada abierta y una rampa descendente en la parte trasera.

Detalle de los pontones del Red Bull Racing RB18

Detalle de los pontones del Red Bull Racing RB18

Sin embargo, el equipo avanzó rápidamente su diseño con un swage (flecha roja) añadido al lateral de la carrocería, que permitía que el flujo de aire funcionara de forma diferente.

Red Bull Racing RB18 rear detail

Detalle de la parte trasera del Red Bull Racing RB18

Un vistazo bajo las cubiertas, con la tapa del motor retirada, nos proporciona una vista poco común de los circuitos de refrigeración, intercalados entre la unidad de potencia y la carrocería.

Red Bull Racing RB18 beam wing comparison

Comparación del alerón del Red Bull Racing RB18

Red Bull abordó la reintroducción del alerón de vigas de forma diferente al resto de pilotos, ya que optó por un diseño biplano, con un elemento apilado sobre el otro. Eso permitió que los dos elementos derivasen el flujo de aire de manera diferente, en comparación con el diseño secuencial (recuadro).

Red Bull Racing RB18 new beam wing comparison

Comparación del nuevo alerón de viga del Red Bull Racing RB18

El equipo realizó modificaciones en los pilares del alerón para el Gran Premio de Arabia Saudí, ya que buscaba reducir la carga aerodinámica y la resistencia con el fin de adaptarse mejor a las características del circuito.

Red Bull Racing RB18 rear wing

Alerón trasero del Red Bull Racing RB18

El equipo también redujo la carga aerodinámica y la resistencia con una nueva especificación de alerón trasero, con un mainplane (plano principal) y un aletín superior que ocupaban mucho menos espacio.

Red Bull Racing RB18 front nose

Morro delantero del Red Bull Racing RB18

Un vistazo a la estructura del morro bajo el panel del alerón, que termina en el segundo elemento del alerón delantero, permitió al equipo hacer cambios durante el transcurso de la temporada.

Red Bull RB18 front wing endplate comparison

Comparación del endplate del alerón delantero del Red Bull RB18

En Australia se introdujo un nuevo diveplane en el endplate del alerón delantero, con un perfil en forma de "S", en lugar del elemento curvo más simple utilizado anteriormente.

Red Bull Racing RB18  keel splitter

Splitter de la quilla del Red Bull Racing RB18

Siguiendo los pasos de algunos de sus rivales, Red Bull introdujo un alerón en la quilla de su monoplaza en el Gran Premio de Emilia Romagna.

Sergio Perez, Red Bull Racing RB18

Sergio Pérez, Red Bull Racing RB18

Una fantástica toma del RB18 desde arriba nos permite apreciar las diversas evoluciones incorporadas al diseño original.

Red Bull Racing RB18 floor

Suelo del Red Bull Racing RB18

También realzaron cambios en el borde del suelo para el Gran Premio de España, con la inclusión de un gurney por delante del primer corte.

Red Bull RB18 floor detail

Detalle del suelo del Red Bull RB18

También se creó una gran ampolla en la parte del suelo situada bajo el rebaje frontal, que al desmontar el suelo dejó al descubierto un canal de aire (flecha roja).

Red Bull Racing RB18 floor detail

Detalle del suelo del Red Bull Racing RB18

Vista general del suelo del RB18, que presenta un corte en forma de Z en la zona trasera similar al ya visto en 2021.

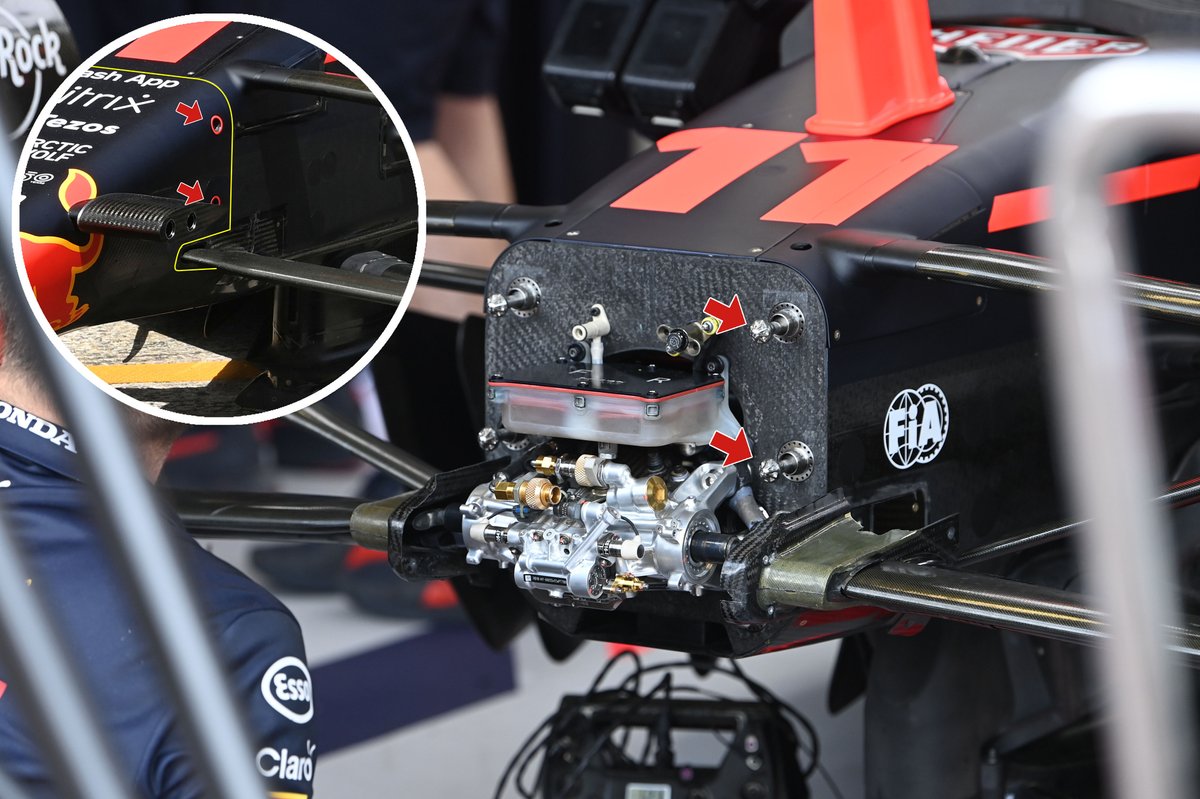

Detalle del conjunto de dirección del Red Bull Racing RB18

Detalle del conjunto de dirección del Red Bull Racing RB18

Un vistazo al chasis y al morro del RB18 muestra cómo funcionan de forma conjunta. Los pasadores del chasis sujetan el morro y los ajustadores en forma de leva se pueden apretar desde el lateral (flechas rojas).

Red Bull Racing RB18 mini skirt detail

Detalle del minifaldón del Red Bull Racing RB18

Aquí se puede ver la solución Ice Skate de Red Bull asomando por detrás del difusor. La superficie metálica era la interpretación del equipo de un alerón de borde, colgado de la parte inferior del suelo, en lugar de en el lateral. Otros equipos adoptaron la misma solución rápidamente, al darse cuenta de las ramificaciones aerodinámicas que presentaba, pero también de cómo podía ayudar a mejorar la sensibilidad de la altura de conducción.

Red Bull Racing RB18 extra brake cooling detail

Detalle de la refrigeración adicional de los frenos del Red Bull Racing RB18

Para 2022, los equipos debían ventilar el calor generado en las frenadas a través de una salida interior orientada hacia atrás, en lugar de los agujeros que se habían venido utilizando durante las últimas décadas. Red Bull modificó la disposición de los elementos con el fin de aumentar la capacidad de refrigeración de los frenos en Mónaco.

Red Bull Racing RB18 cooling detail

Detalle de la refrigeración del Red Bull Racing RB18

Un vistazo al panel de láminas alargado pero estrecho en la cubierta del motor del RB18 que el equipo utilizó cuando se requería refrigeración adicional.

Red Bull Racing RB18 floor

Suelo del Red Bull Racing RB18

El suelo es un factor de rendimiento crucial con la nueva normativa, y el subsuelo se tornó especialmente importante para ayudar a proporcionar un nivel constante de carga aerodinámica. Red Bull tenía varios trucos bajo la manga a ese respecto, desde las crestas talladas en la sección de la quilla delantera [1 y 2], los túneles curvos que la flanquean, las superficies revestidas utilizadas en la sección de cola [3] hasta el tratamiento del borde exterior del suelo, incluida la solución Ice Skate [4].

Red Bull Racing RB18 floor comparison

Comparación del suelo del Red Bull Racing RB18

Para ayudar a aumentar la rigidez del suelo, en el Gran Premio de Azerbaiyán se añadió finalmente un tirante, aunque el de Red Bull era mucho más corto, ya que solo atravesaba el hueco entre la parte exterior del suelo y la sección en rampa.

Red Bull RB18 Floor comparison

Comparación del suelo del Red Bull RB18

También se hicieron modificaciones en la unión entre el suelo y el chasis (flechas rojas), así como en la forma de los recortes del exterior del suelo (flechas azules).

Red Bull Racing RB18 beam wing comparison

Comparación del alerón de viga del Red Bull Racing RB18

En combinación con el alerón trasero de menor carga aerodinámica, y con el fin de reducir aún más la resistencia del aire, el equipo solo instaló el elemento inferior del alerón de viga en Bakú.

Red Bull Racing RB18 new floor detail

Detalle del nuevo suelo del Red Bull Racing RB18

Red Bull siguió el ejemplo de Ferrari con la introducción de un nuevo detalle en su suelo en el Gran Premio de Gran Bretaña. Se añadió una aleta horizontal en el lateral del Ice Skate a partir de un corte realizado en el borde del suelo. Esta aleta se movería verticalmente con el Ice Skate, en lugar de seguir al resto del suelo, lo que supuso otra herramienta para ayudar a combatir el fenómeno del chorro de neumáticos.

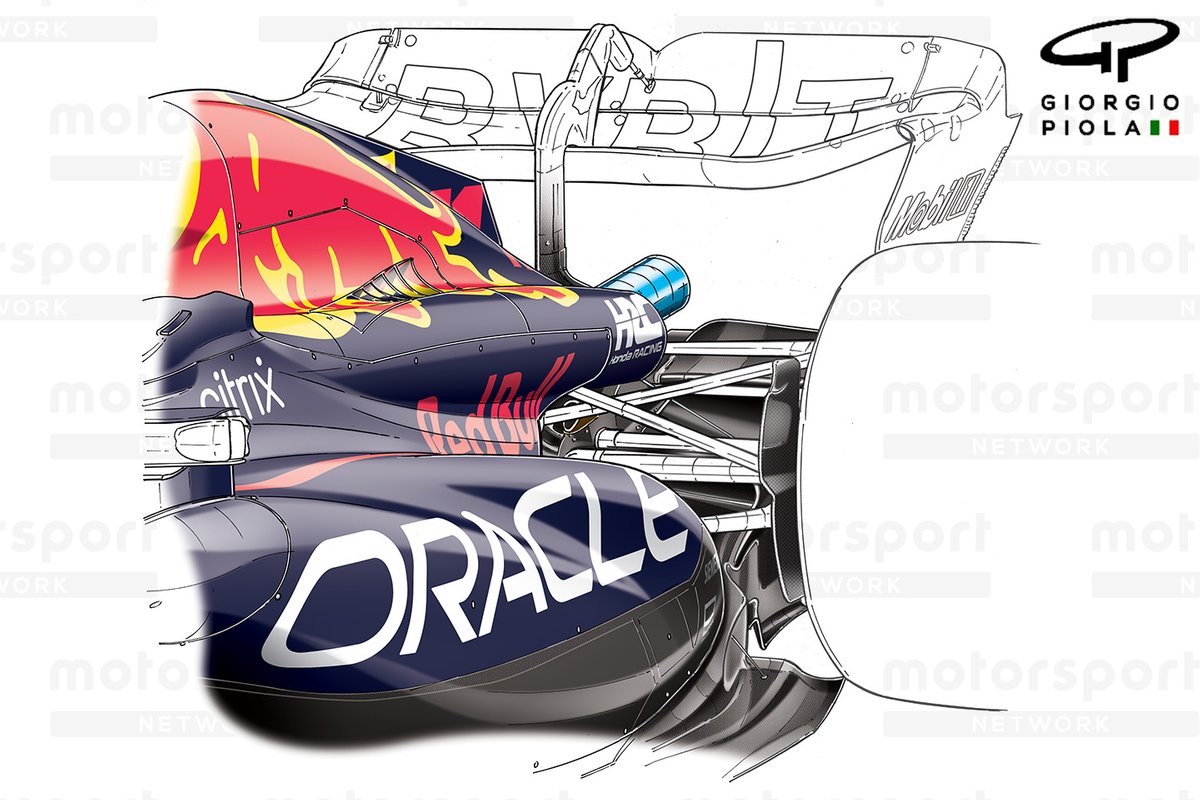

Detalle de los pontones del Red Bull RB18

Detalle de los pontones del Red Bull RB18

En Silverstone también se tomaron medidas para mejorar las propiedades aerodinámicas y de refrigeración de los pontones del RB18 y la carrocería de la cubierta del motor, ya que el equipo introdujo un saliente en forma de repisa que funcionaba hacia atrás desde la estela del halo hasta la salida de refrigeración en la parte trasera.

Esto también cambió la composición del panel de refrigeración, que se hizo más corto y se colocó sobre la zona central del monoplaza.

Red Bull Racing RB18 new cooling detail

Nuevo detalle de refrigeración del Red Bull Racing RB18

La actualización también dio lugar a una nueva abertura en la espina dorsal de la cubierta del motor en el Gran Premio de Austria.

Red Bull Racing RB18 detail

Detalle del Red Bull Racing RB18

También se llevaron a cabo algunas optimizaciones en las defensas del suelo para que funcionasen con mayor eficacia en una gama más amplia de alturas respecto al asfalto.

Red Bull RB18 front brake assembly

Conjunto del freno delantero del Red Bull RB18

El desarrollo en curso del tambor del disco de freno delantero continuó en Austria, con algunos elementos adicionales (flecha roja) para ayudar a mejorar la relación de temperatura entre los diversos componentes. Antes de eso, Red Bull había empezado a recubrir el carenado y la pinza con una pintura diferente.

Red Bull Racing RB18 new floor detail

Detalle del nuevo suelo del Red Bull Racing RB18

Si hasta ahora se podría decir que las dos vallas exteriores del suelo estaban 'casadas', ahora se podrían considerar 'divorciadas', ya que Red Bull se deshizo de la novedosa solución en el Gran Premio de Francia.

Red Bull Racing RB18 beam wing detail with arrows

Detalle del alerón delantero del Red Bull Racing RB18 con flechas

Para ayudar a reducir la carga aerodinámica y la resistencia, el elemento superior del alerón de viga se modificó para el Gran Premio de Francia (flecha negra). También cabe destacar que el respiradero de aceite se colocó en la parte superior de la estructura de impacto.

Red Bull Racing RB18 beam wing detail

Detalle del alerón de viga del Red Bull Racing RB18

Red Bull finalmente cedió e introdujo un alerón de vigas más convencional para Hungría, con el que intentó aumentar la cantidad de carga aerodinámica a su disposición.

Red Bull Racing RB18 beam wing comparison

Comparación del alerón de viga del Red Bull Racing RB18

Una comparación que muestra las diferentes especificaciones del alerón de viga que Red Bull empleó a lo largo del año.

Comparación de cubierta del motor del Red Bull Racing RB18

Comparación de cubierta del motor del Red Bull Racing RB18

La carrocería entre las varillas laterales y la cubierta del motor se modificó para el Gran Premio de Bélgica, añadiéndose una protuberancia para ayudar a optimizar el flujo de aire. El carenado inferior de la suspensión también se ajustó para adaptarse mejor a las necesidades del equipo, con la ayuda de una hendidura en el suelo (flecha azul).

Red Bull Racing RB18 rear wing comparison

Comparación del alerón trasero del Red Bull Racing RB18

En el Gran Premio de Italia, el equipo experimentó durante la FP1 con un recorte en el alerón trasero para ayudar a reducir la resistencia aerodinámica. Sin embargo, volvió a su configuración habitual para el resto del fin de semana, ya que no ofrecía el equilibrio necesario.

Red Bull Racing RB18 diffuser detail, Singapore GP

Detalle del difusor del Red Bull Racing RB18, GP de Singapur

El alerón trasero de alta carga aerodinámica volvió a aparecer en el Gran Premio de Singapur, en un nuevo intento por aumentar la cantidad de carga.

Red Bull Racing RB18 rear cooling outlet comparison

Comparación de la salida de refrigeración trasera del Red Bull Racing RB18

Los desafíos planteados por la altitud y las temperaturas en México llevaron al equipo a aumentar el tamaño de la salida de refrigeración de la cubierta del motor.
