El agresivo diseño de llantas del Mercedes
Jonathan Noble
Por: Jonathan Noble
Coautor: Giorgio Piola
25 ago. 2018 10:34

Mercedes ha introducido una actualización agresiva en su rueda trasera en el GP de Bélgica, mientras busca más ganancias en su batalla con Ferrari.

Con poca diferencia entre los dos aspirantes al mundial, Mercedes no ha escatimado esfuerzos en encontrar formas de mejorar el rendimiento, y la rueda es la última parte del coche en la que se han centrado.

Los ajustes en las llantas traseras que han llevado a Spa-Francorchamps apuntan tanto a la mejora aerodinámica como a una mejor gestión de la temperatura de los frenos y los neumáticos.

Siendo las temperaturas de los neumáticos un elemento clave de rendimiento en la F1 actual, los equipos han experimentado con crestas en sus llantas.

Como muestra la imagen de abajo del Red Bull RB13 de 2017, el equipo de Milton Keynes lleva un tiempo con la superficie de la pared exterior de sus llantas acanalada.

Red Bull Racing RB13 rear wheel

Red Bull Racing RB13, neumático trasero

Foto: Sutton Images

La función principal de este diseño es actuar como un disipador de calor: cuanta más superficie hay en el monoplaza, mayor es el potencial de enfriamiento.

Mercedes ha utilizado los disipadores de calor en el interior de sus llantas durante mucho tiempo, pero en Bélgica el equipo introduce un conjunto agresivo de crestas alrededor del área exterior.

La rotación de esas crestas u ondulaciones ayuda a atraer el flujo de aire a través de la rueda y alejar el aire caliente de los frenos y esa zona del monoplaza.

Una ventaja de esto es que debería ayudar con la gestión de las temperaturas de los neumáticos traseros, que ha sido un área crítica de rendimiento para el equipo en 2018.

Los primeros indicios de los libres del viernes del GP de Bélgica sugieren que los neumáticos traseros de Mercedes se calentaron menos de lo habitual, lo que indicaría que las llantas nuevas funcionan como se esperaba.

Más de F1:

Más actualizaciones de los equipos de F1 en Bélgica

Galería
Lista

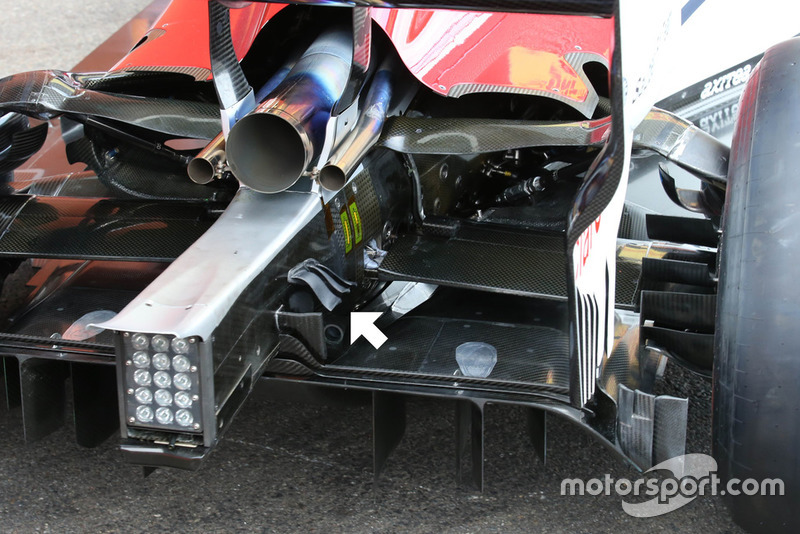

Detalle de las aletas traseras del Sauber C37

Detalle de las aletas traseras del Sauber C37
1/18

Foto de: Giorgio Piola

Un vistazo a las aletas más elegantes montadas en el lateral de la estructura de choque del Sauber C37 (flechas).

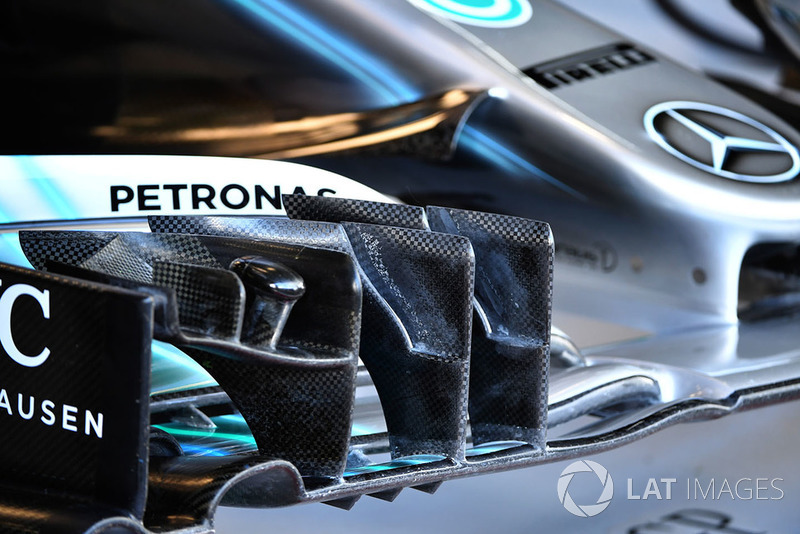

Detalle del alerón delantero del Mercedes AMG F1 W09

Detalle del alerón delantero del Mercedes AMG F1 W09
2/18

Foto de: Mark Sutton / Sutton Images

Otra vista del nuevo alerón delantero llevado por Mercedes este fin de semana, que presenta una segunda cascada ranurada en forma de 'r'.

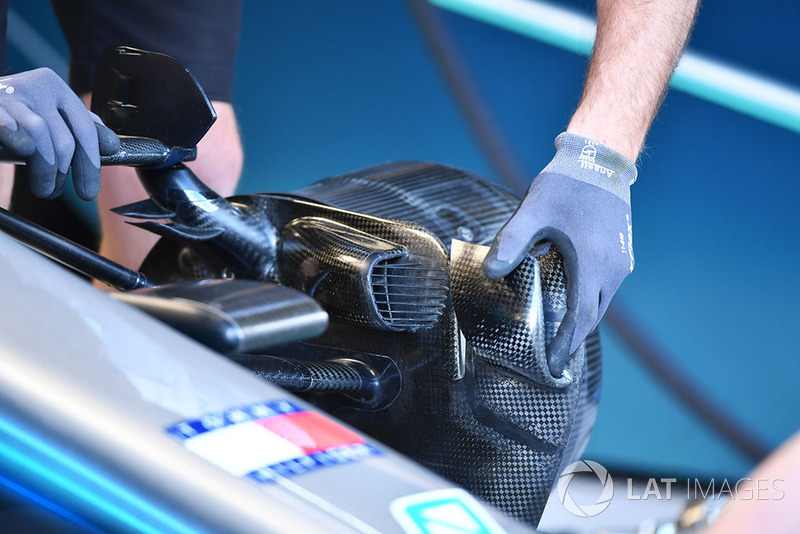

Detalle del freno delantero del Mercedes AMG F1 W09

Detalle del freno delantero del Mercedes AMG F1 W09
3/18

Foto de: Mark Sutton / Sutton Images

En esta foto se aprecian las diferentes aletas colgadas de la valla del conducto de freno delantero y la suspensión del Mercedes W09.

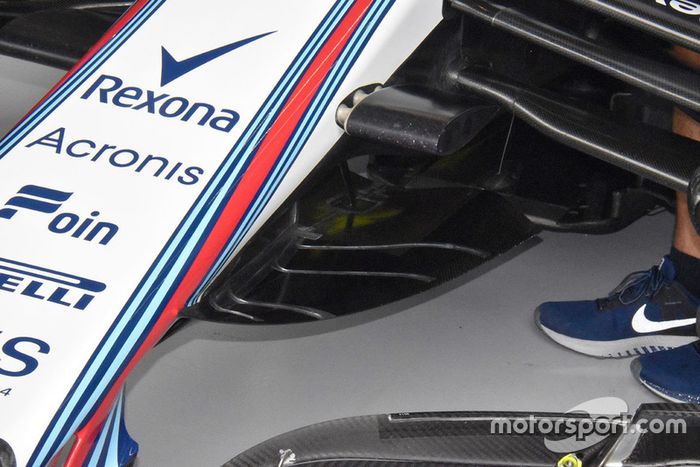

Detalle de la parte delantera del Williams FW41

Detalle de la parte delantera del Williams FW41
4/18

Foto de: Giorgio Piola

La "capa" de Williams, alrededor del morro, recoge el flujo de aire y lo dirige por todo el resto del monoplaza.

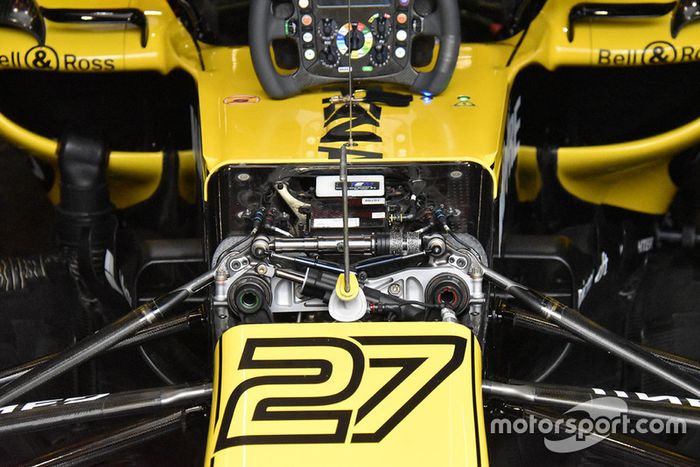

Detalle delantero del Renault Sport F1 Team R.S. 18

Detalle delantero del Renault Sport F1 Team R.S. 18
5/18

Foto de: Giorgio Piola

El Renault RS18 descubierto nos permite ver algunos de los detalles de la suspensión delantera.

Detalle del alerón delantero del Mercedes AMG F1 W09

Detalle del alerón delantero del Mercedes AMG F1 W09
6/18

Foto de: Giorgio Piola

El nuevo alerón delantero utilizado por Mercedes este fin de semana cuenta con dos cascadas 'r' con ranuras, donde antes solo tenía una.

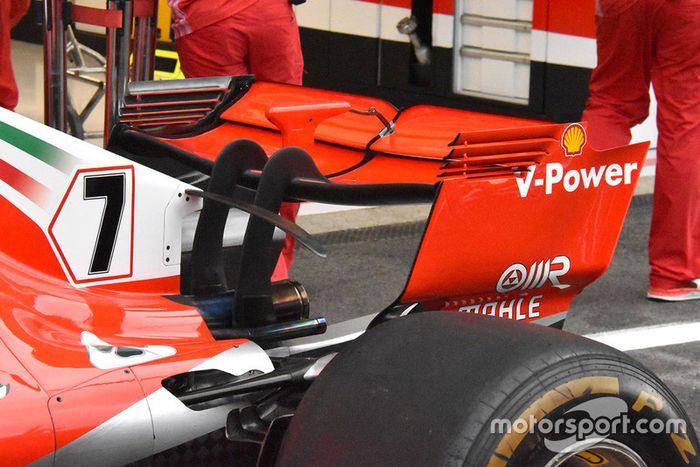

Alerón trasero del Ferrari SF71H

Alerón trasero del Ferrari SF71H
7/18

Foto de: Giorgio Piola

Otra opción de alerón trasero para Ferrari, que prueba el ala en forma de cuchara, una especificación similar a la utilizada en Bakú.

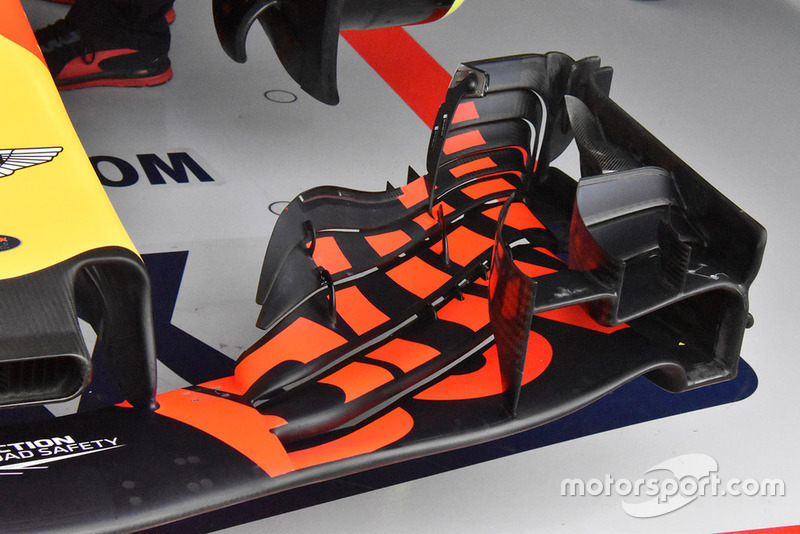

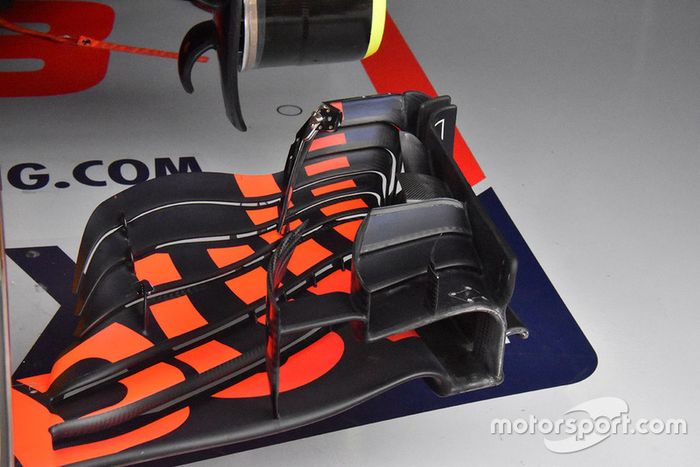

Detalle del alerón delantero del Red Bull Racing RB14

Detalle del alerón delantero del Red Bull Racing RB14
8/18

Foto de: Giorgio Piola

La opción con menor carga aerodinámica de Red Bull para este fin de semana, con solo dos aletas superiores.

Detalle del alerón delantero del Red Bull Racing RB14

Detalle del alerón delantero del Red Bull Racing RB14
9/18

Foto de: Giorgio Piola

Por el contrario, esta es la opción de mayor carga aerodinámica de Red Bull, con tres aletas superiores.

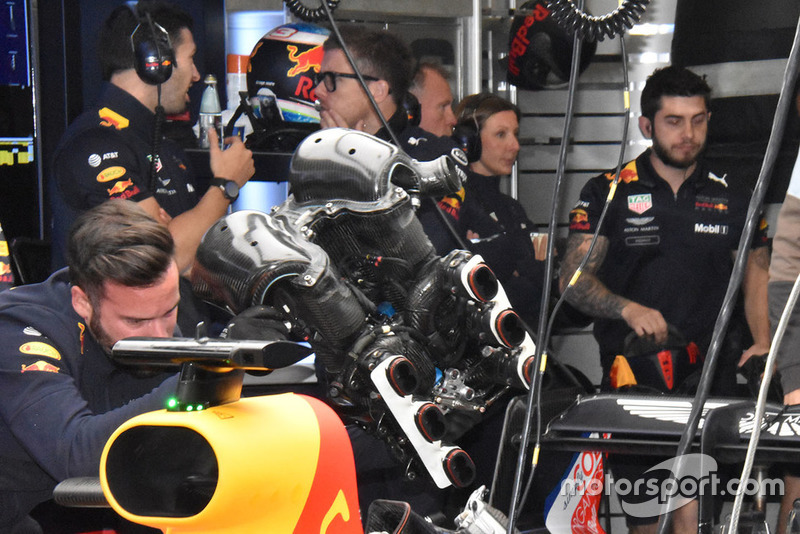

Miembros de Red Bull Racing trabajan en el coche

Miembros de Red Bull Racing trabajan en el coche
10/18

Foto de: Giorgio Piola

El plenum de la entrada de Renault se retira del RB14 mientras los mecánicos buscan un problema con el coche de Daniel Ricciardo.

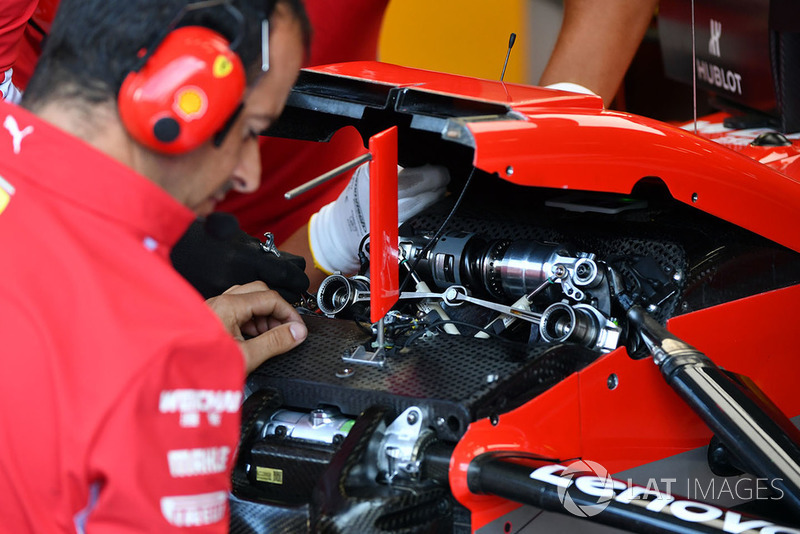

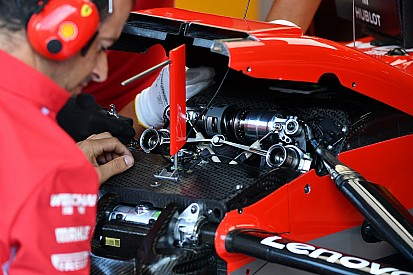

Detalle de la suspensión delantera del Ferrari SF71H

Detalle de la suspensión delantera del Ferrari SF71H
11/18

Foto de: Mark Sutton / Sutton Images

Con la cubierta quitada, se ve cómo Ferrari ajusta la suspensión delantera del SF71-H.

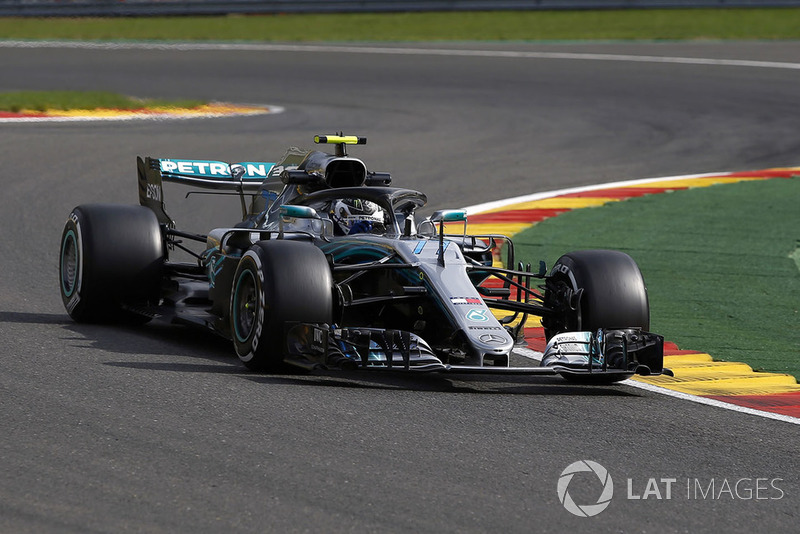

Valtteri Bottas, Mercedes AMG F1 W09

Valtteri Bottas, Mercedes AMG F1 W09
12/18

Foto de: Manuel Goria / Sutton Images

Valtteri Bottas se siente cómodo con un alerón trasero un poco menos profundo que su compañero de equipo, ya que saldrá desde la parte trasera de la parrilla tras haber cambiado partes de la unidad de potencia.

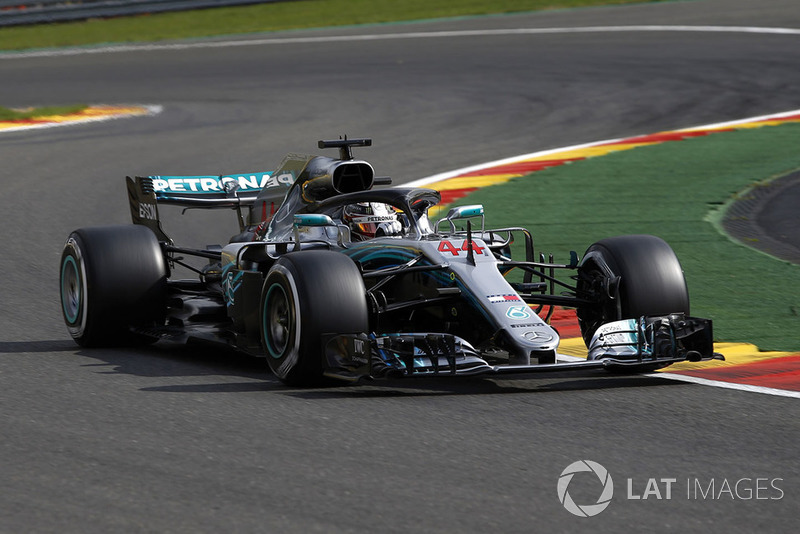

Lewis Hamilton, Mercedes AMG F1 W09

Lewis Hamilton, Mercedes AMG F1 W09
13/18

Foto de: Manuel Goria / Sutton Images

Contrasta con la elección de Hamilton, que va con un poco más de alerón trasero para mejorar su equilibrio en la segunda mitad de la vuelta.

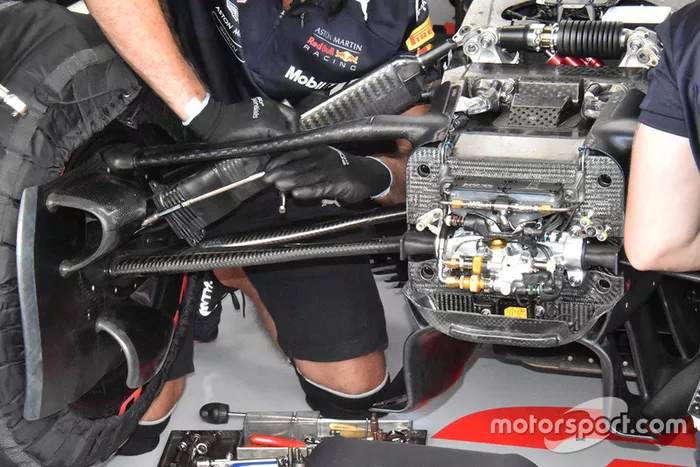

Detalle delantero del Red Bull Racing RB14

Detalle delantero del Red Bull Racing RB14
14/18

Foto de: Giorgio Piola

Los mecánicos de Red Bull hacen ajustes en el RB14 durante los libres.

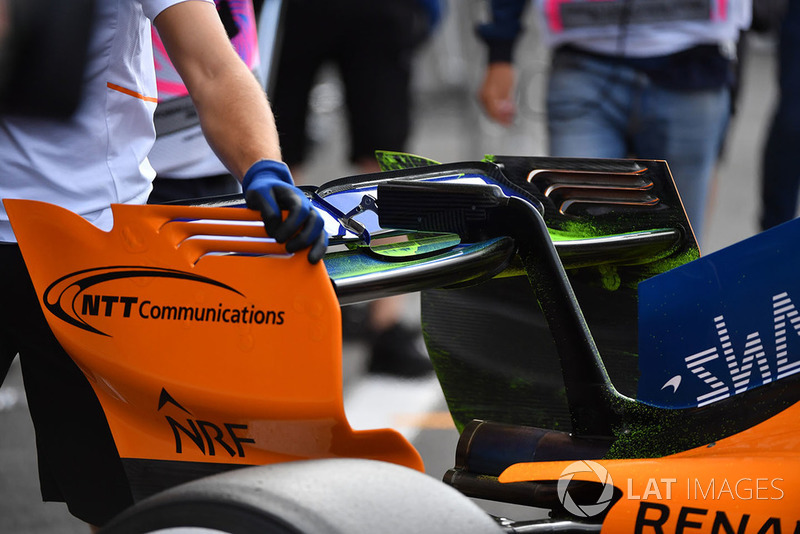

El McLaren MCL33 con parafina en su alerón trasero

El McLaren MCL33 con parafina en su alerón trasero
15/18

Foto de: Mark Sutton / Sutton Images

Se pueden ver restos de pintura verde en el alerón trasero de baja carga que McLaren utiliza este fin de semana.

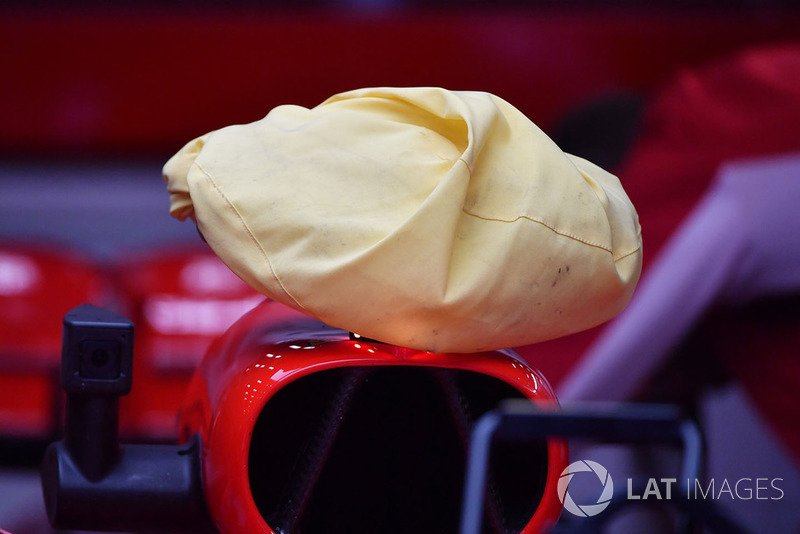

Ferrari SF71H con la cámara tapada

Ferrari SF71H con la cámara tapada
16/18

Foto de: Mark Sutton / Sutton Images

La bolsa de hielo seco en la parte superior de la entrada de aire del Ferrari SF71H ha dado lugar a numerosas preguntas sobre su propósito.

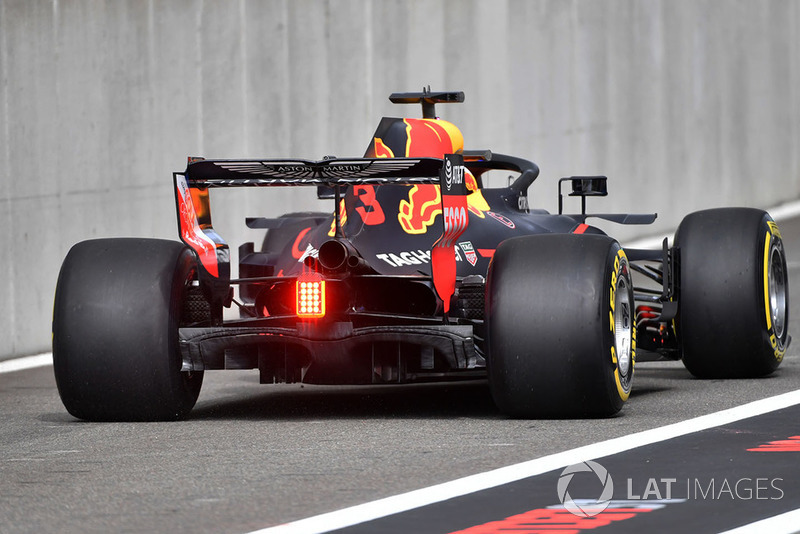

Daniel Ricciardo, Red Bull Racing RB14

Daniel Ricciardo, Red Bull Racing RB14
17/18

Foto de: Mark Sutton / Sutton Images

Una toma trasera del RB14 muestra lo poco profundo que es el ala trasera que usan en Spa.

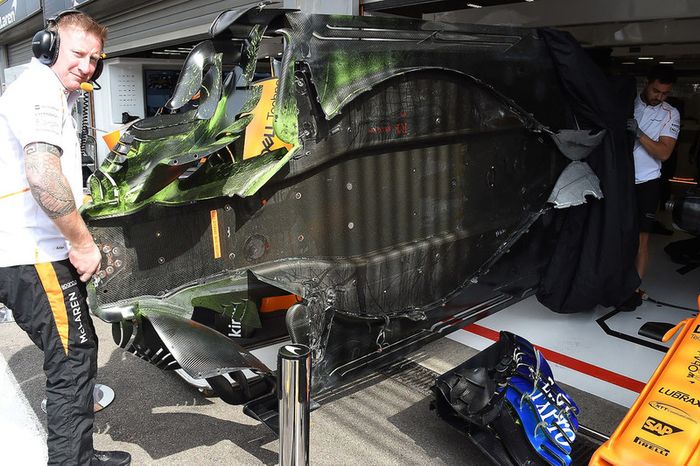

El fondo plano del McLaren MCL33 con parafina

El fondo plano del McLaren MCL33 con parafina
18/18

Foto de: Rubio / Sutton Images

El suelo del McLaren de Stoffel Vandorne fue cubierto de parafina y luego fue sustituido.
