Técnica: las mejoras insuficientes de Renault en Francia

compartidos
comentarios
Técnica: las mejoras insuficientes de Renault en Francia
Por:
25 jun. 2019 9:32

El equipo Renault ha llevado una serie de nuevas mejoras para el GP de Francia, como intento de abrirse hueco en la mitad de la parrilla.

Tras su mejor resultado de la temporada hasta el momento, al ser sexto y séptimo en Canadá, Renault ha llevado una nueva parte delantera y un nuevo fondo plano a Paul Ricard, junto con una selección de otras piezas nuevas. Aunque los resultados (8º y 11º tras la sanción a Ricciardo) no les permitieron recortar distancias a McLaren, y están ahora a 8 puntos de ellos

Detalle del alerón delantero del Renault R.S. 19

Detalle del alerón delantero del Renault R.S. 19

En la fotografía de Giorgio Piola del nuevo morro de Renault (arriba), los pilares de montaje se han extendido más atrás para incluir una sección de "capa", que ayuda a limitar cualquier levantamiento producido por el frontal. Al crear un camino más largo para el flujo de aire que pasa por debajo en comparación con el frontal, produce una carga aerodinámica extra.

El equipo también ha extendido los turning vanes a ambos lados de la abertura del pontón, llevándolos más arriba para que se conecten con la carrocería horizontal, cerca del logotipo de R.S (abajo). Esto parece indicar un mayor deseo de recoger el flujo de aire emitido por el conjunto de la rueda y crear más opciones al guiarlo por los laterales del monoplaza.

Daniel Ricciardo, Renault F1 Team R.S.19

Daniel Ricciardo, Renault F1 Team R.S.19

Más actualizaciones del GP de Francia

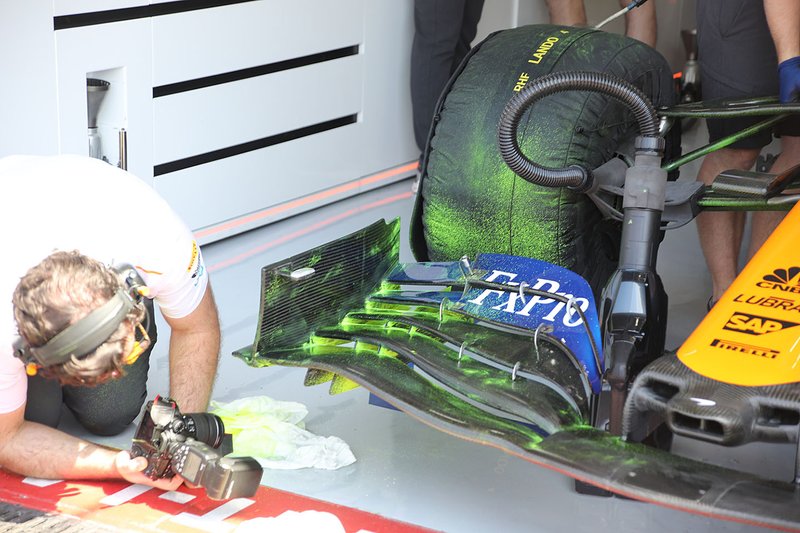

McLaren también trabajó con un nuevo diseño de alerón delantero (abajo), pintándolo con parafina para determinar su efecto. Una evolución del ala estilo Ferrari que llevó a Barcelona, las láminas reposicionadas en la parte inferior afectarán los patrones de flujo de aire experimentados tanto debajo como en la parte superior del alerón.

Más técnica desde Francia:

Detalle del alerón delantero del McLaren MCL34

Detalle del alerón delantero del McLaren MCL34

También hay cambios en Alfa Romeo, que ha llevado un boomerang con forma de pata de perro para que se ajuste horizontalmente en el paquete de bargeboard (a continuación).

La sección central se lleva hacia adelante para recoger el flujo de aire de la parte interior de la rueda, limpiándolo antes de que pueda ser modificado por las estrías del bargeboard. Junto a esas estrías del bargeboard, dirige el aire hacia abajo y lo envía hacia los turning vanes, lo que ayuda a moverlo alrededor del corte del pontón.
