Técnica: por qué Austin es un reto tan diferente al de México

compartidos
comentarios
Técnica: por qué Austin es un reto tan diferente al de México
Por:
30 oct. 2019 5:50

Las dos carreras consecutivas en América se disputan en dos pistas no solo muy diferentes en cuanto a diseño, sino en cuanto a condiciones para los coches.

Después de utilizarlas hace apenas unos días en México, los equipos eliminarán las soluciones de refrigeración extrema utilizadas en la última carrera. La F1 se desplaza a Estados Unidos, en Austin, donde la densidad del aire está en un nivel mucho más razonable. La altitud del Autódromo Hermanos Rodríguez fue un factor considerable durante todo el fin de semana del GP de México, especialmente el aire más fino.

La Ciudad de México se encuentra a una altitud de 2.250 metros, lo que significa que el aire es aproximadamente un 20% menos denso que el del nivel del mar. El Circuito de las Américas está relativamente bajo, a 160 metros sobre el nivel del mar, lo que significa que la densidad estará más cerca de los valores "estándar".

Con la baja densidad del aire en México, el turbocompresor y el compresor trabajan más para mantener la potencia de salida del motor de combustión interna, mientras que la refrigeración general se reduce debido a la disminución de la masa de flujo de aire a través de los sistemas de refrigeración. Para combatir esas temperaturas más altas en la unidad de potencia, en México los equipos abren la parte trasera de la carrocería para desplazar el calor hacia afuera.

Además de la refrigeración adicional de Red Bull (como muestra la ilustración de Giorgio Piola que abre el artículo), los austriacos también llevaban una apertura detrás del halo para purgar el aire caliente de los radiadores en los pontones.

Galería
Lista

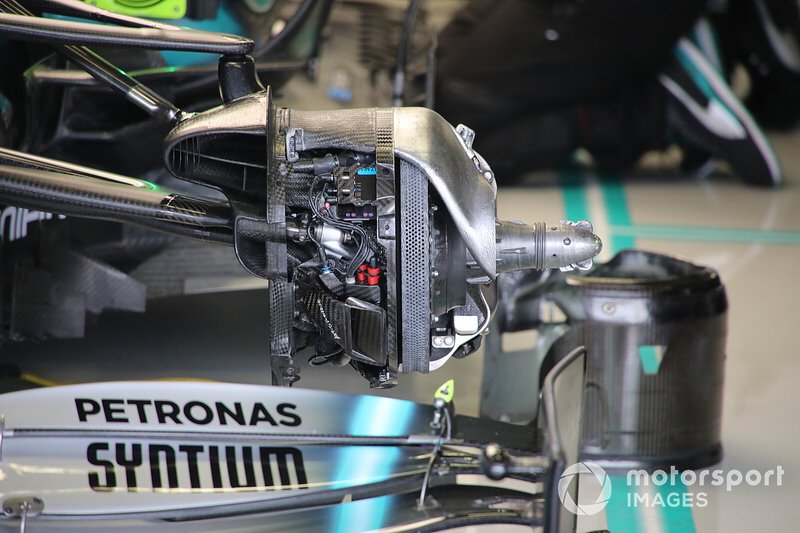

Freno del Mercedes F1 AMG W10

Freno del Mercedes F1 AMG W10
1/32

Foto de: Giorgio Piola

Mercedes F1 AMG W10, detalle del freno

Mercedes F1 AMG W10, detalle del freno
2/32

Foto de: Giorgio Piola

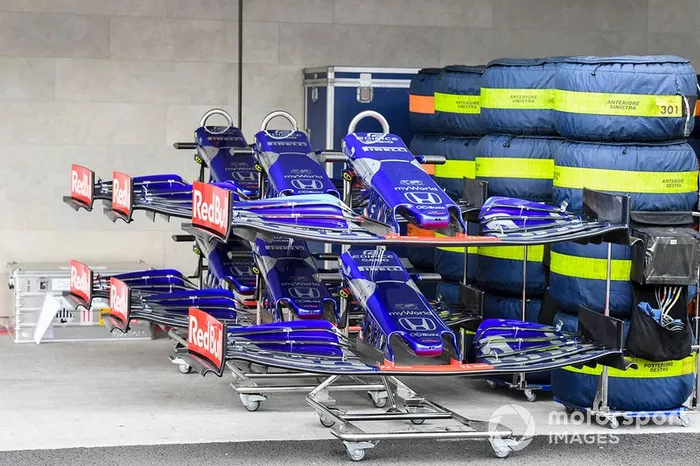

Alerón delantero del Toro Rosso STR14

Alerón delantero del Toro Rosso STR14
3/32

Foto de: Mark Sutton / Motorsport Images

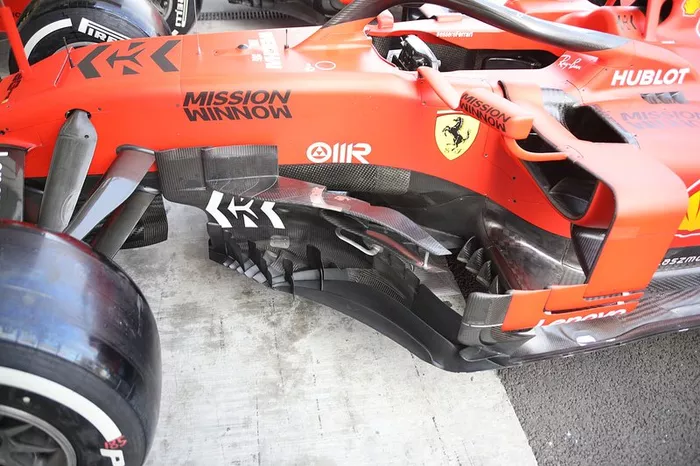

Ferrari SF90, bargeboard

Ferrari SF90, bargeboard
4/32

Foto de: Giorgio Piola

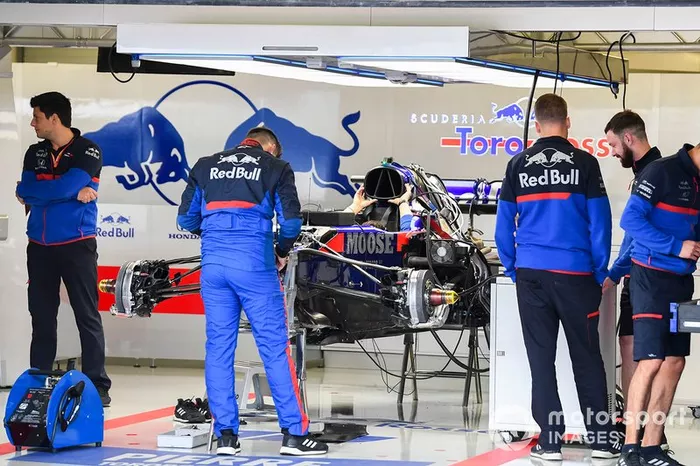

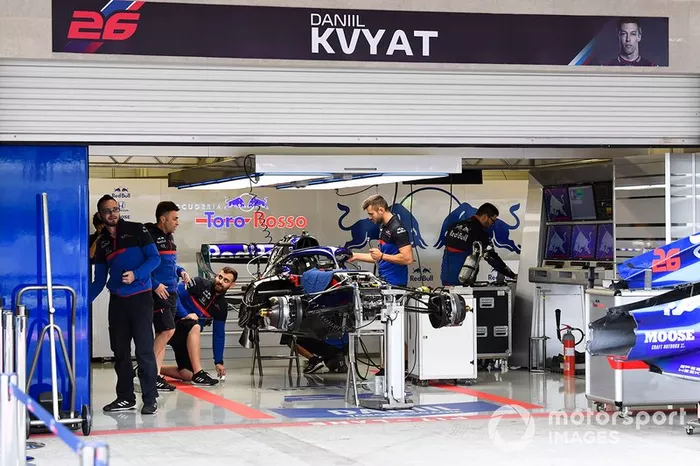

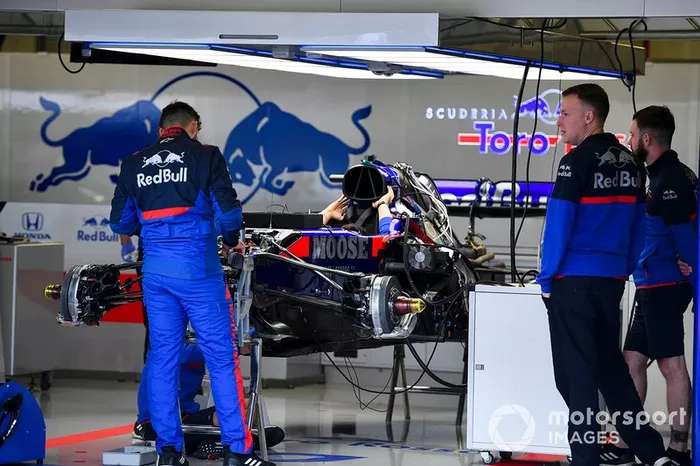

Suspensión delantera de Toro Rosso STR14

Suspensión delantera de Toro Rosso STR14
5/32

Foto de: Mark Sutton / Motorsport Images

Suspensión delantera de Toro Rosso STR14

Suspensión delantera de Toro Rosso STR14
6/32

Foto de: Mark Sutton / Motorsport Images

Mecánico McLaren con alerón delantero McLaren MCL34

Mecánico McLaren con alerón delantero McLaren MCL34
7/32

Foto de: Simon Galloway / Motorsport Images

Dentro del garaje del equipo de Red Bull trabajando en un coche

Dentro del garaje del equipo de Red Bull trabajando en un coche
8/32

Foto de: Simon Galloway / Motorsport Images

Ferrari SF90, alerón trasero

Ferrari SF90, alerón trasero
9/32

Foto de: Giorgio Piola

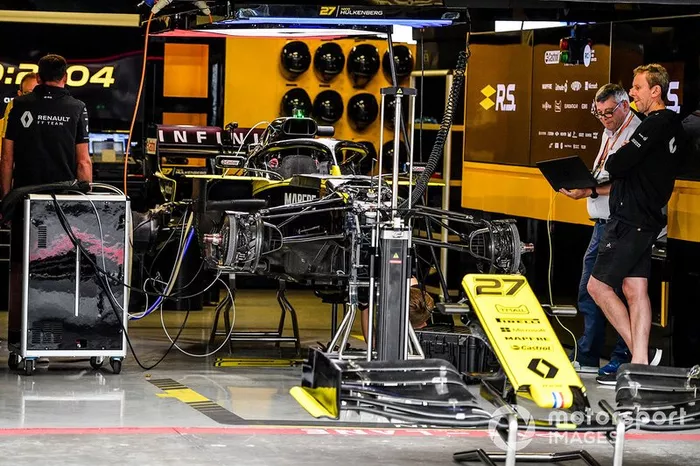

Centro de Prensa

Centro de Prensa
10/32

Foto de: Simon Galloway / Motorsport Images

Centro de Prensa

Centro de Prensa
11/32

Foto de: Simon Galloway / Motorsport Images

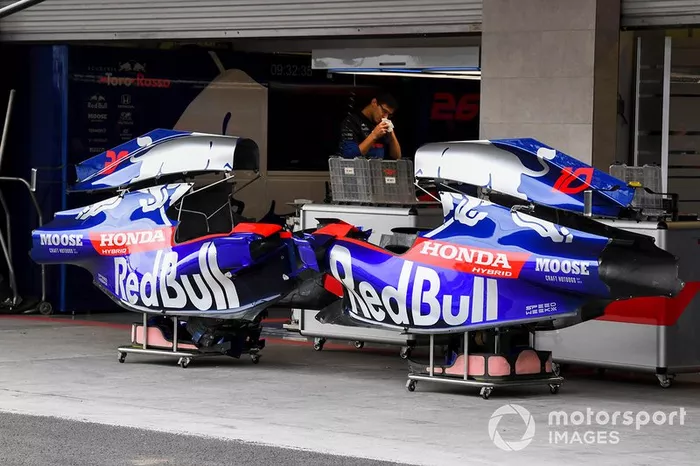

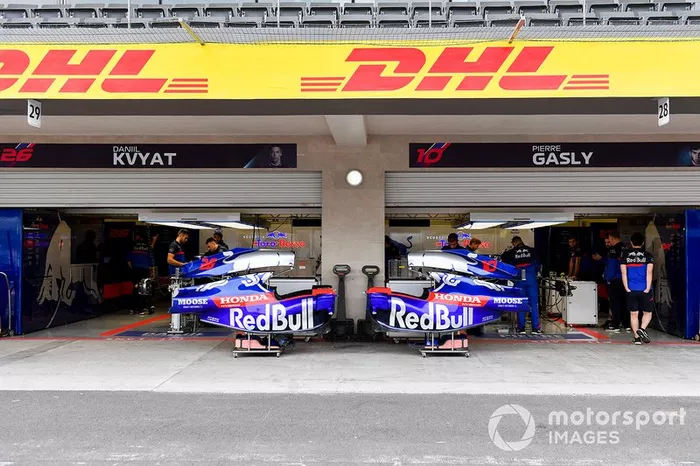

Cubierta de motor de Toro Rosso STR14

Cubierta de motor de Toro Rosso STR14
12/32

Foto de: Mark Sutton / Motorsport Images

Cubierta de motor de Toro Rosso STR14

Cubierta de motor de Toro Rosso STR14
13/32

Foto de: Simon Galloway / Motorsport Images

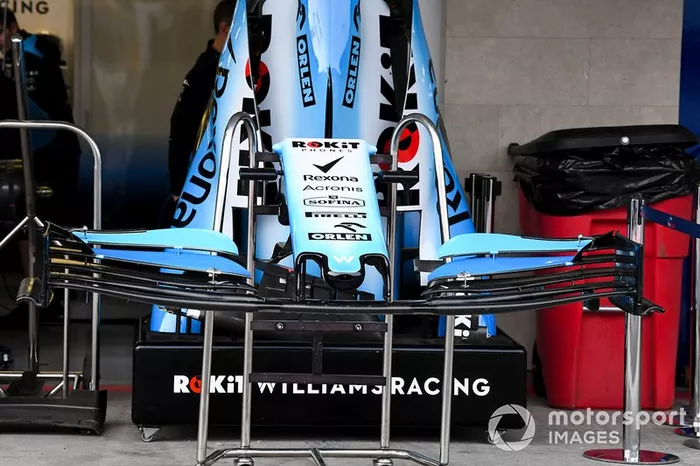

Alerón delantero del Williams FW42

Alerón delantero del Williams FW42
14/32

Foto de: Mark Sutton / Motorsport Images

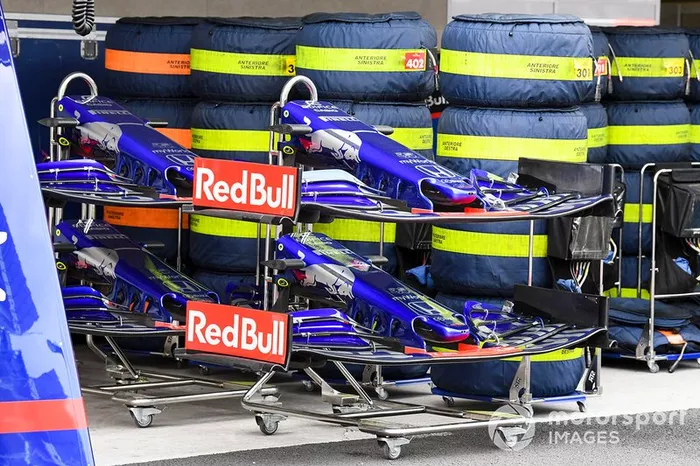

Alerón delantero del Toro Rosso STR14

Alerón delantero del Toro Rosso STR14
15/32

Foto de: Mark Sutton / Motorsport Images

Alerón delantero del Toro Rosso STR14

Alerón delantero del Toro Rosso STR14
16/32

Foto de: Mark Sutton / Motorsport Images

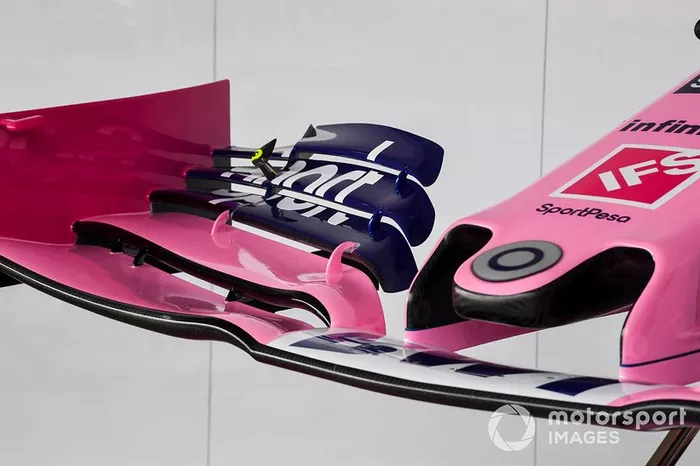

Alerón delantero del Racing Point RP19

Alerón delantero del Racing Point RP19
17/32

Foto de: Mark Sutton / Motorsport Images

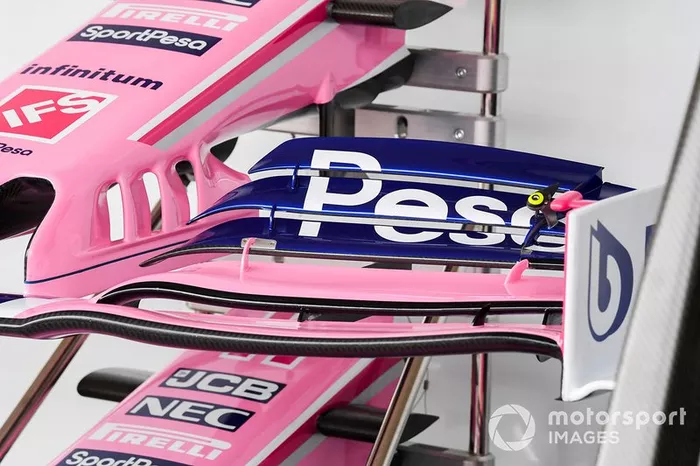

Alerón delantero del Racing Point RP19

Alerón delantero del Racing Point RP19
18/32

Foto de: Mark Sutton / Motorsport Images

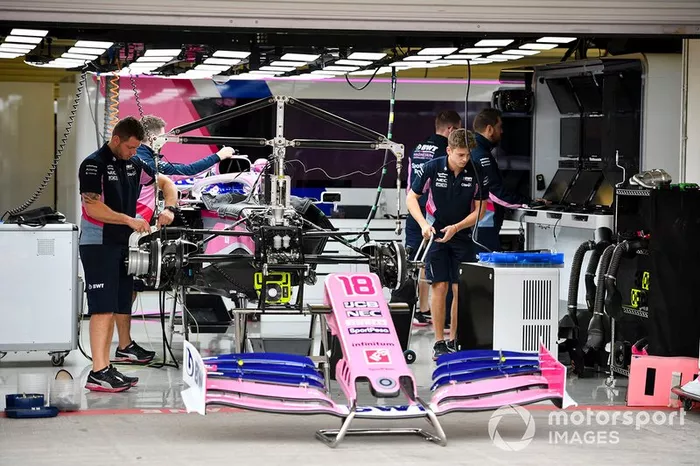

Alerón delantero del Racing Point RP19

Alerón delantero del Racing Point RP19
19/32

Foto de: Mark Sutton / Motorsport Images

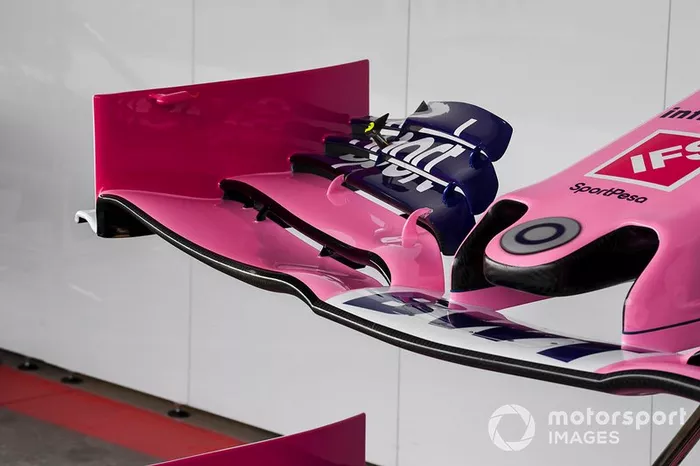

Alerón delantero del Racing Point RP19

Alerón delantero del Racing Point RP19
20/32

Foto de: Mark Sutton / Motorsport Images

Alerón delantero del Alfa Romeo Racing C38

Alerón delantero del Alfa Romeo Racing C38
21/32

Foto de: Mark Sutton / Motorsport Images

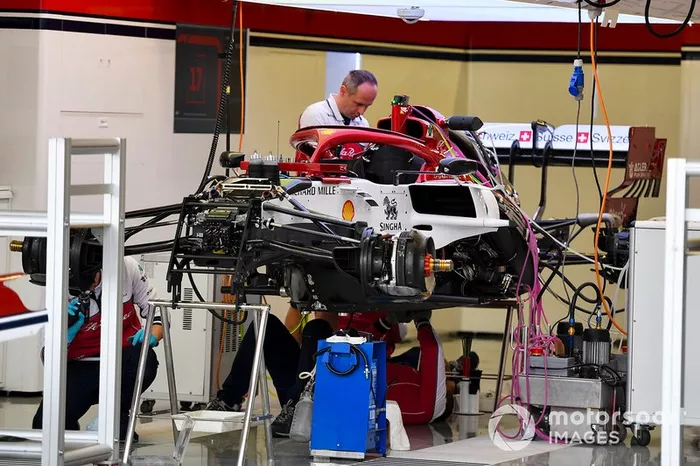

Suspensión delantera del Alfa Romeo Racing C38

Suspensión delantera del Alfa Romeo Racing C38
22/32

Foto de: Simon Galloway / Motorsport Images

Suspensión delantera del Toro Rosso STR14

Suspensión delantera del Toro Rosso STR14
23/32

Foto de: Simon Galloway / Motorsport Images

Suspensión delantera del Red Bull Racing RB15

Suspensión delantera del Red Bull Racing RB15
24/32

Foto de: Simon Galloway / Motorsport Images

Suspensión delantera del Mercedes AMG F1 W10

Suspensión delantera del Mercedes AMG F1 W10
25/32

Foto de: Simon Galloway / Motorsport Images

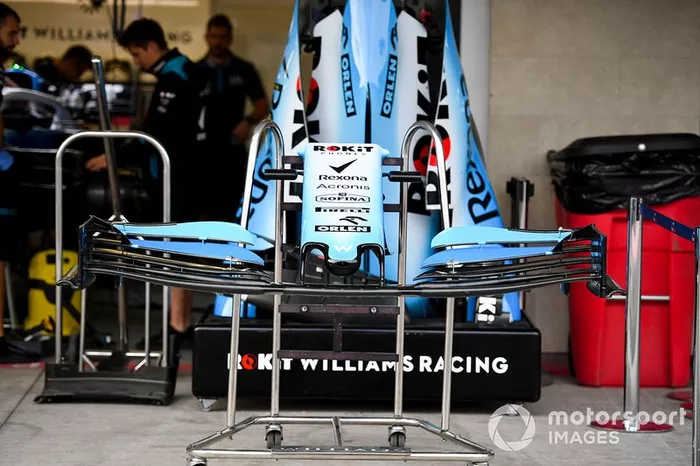

Alerón delantero del Williams Racing FW42

Alerón delantero del Williams Racing FW42
26/32

Foto de: Simon Galloway / Motorsport Images

Alerón delantero del Racing Point RP19

Alerón delantero del Racing Point RP19
27/32

Foto de: Simon Galloway / Motorsport Images

Alerón delantero del Alfa Romeo Racing C38

Alerón delantero del Alfa Romeo Racing C38
28/32

Foto de: Simon Galloway / Motorsport Images

Ferrari SF90, suspensión trasera

Ferrari SF90, suspensión trasera
29/32

Foto de: Giorgio Piola

Suspensión delantera de Williams FW42

Suspensión delantera de Williams FW42
30/32

Foto de: Mark Sutton / Motorsport Images

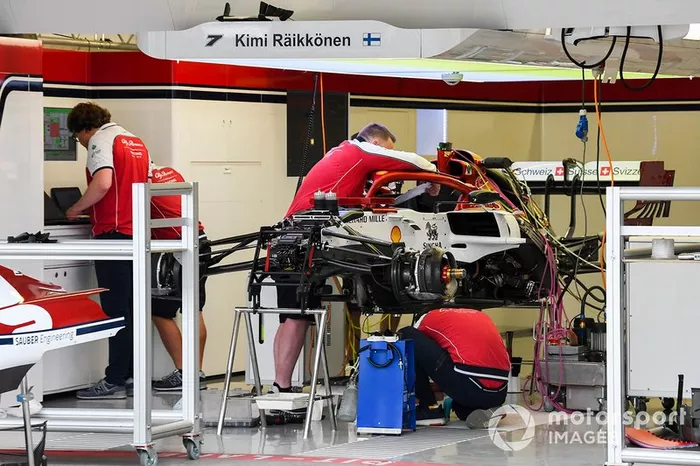

Suspensión delantera del Alfa Romeo Racing C38

Suspensión delantera del Alfa Romeo Racing C38
31/32

Foto de: Mark Sutton / Motorsport Images

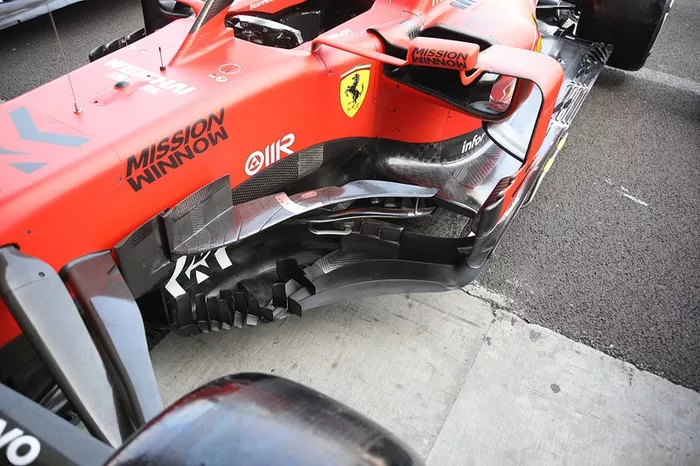

Ferrari SF90, bargeboard

Ferrari SF90, bargeboard
32/32

Foto de: Giorgio Piola

La refrigeración de los frenos también fue un factor que afectó a la adaptación de los coches en México, y Mercedes usó sus conductos de frenos más grandes (arriba) para garantizar que los discos pudieran permanecer en su ventana correcta de rendimiento. Eso jugó un papel crucial en la victoria de Lewis Hamilton sobre Sebastian Vettel.

Otros equipos también pusieron sus soluciones de refrigeración más extremas, aunque las escuderías prefieren no crear configuraciones más especializadas para México, ya que la compensación entre la carga aerodinámica y la refrigeración ya está comprometida de por sí. Aunque aumentar la refrigeración conserva la vida útil de los componentes internos con mayor facilidad, también reduce la carga aerodinámica, que ya es muy importante en México, debido a un mayor efecto de bloqueo.

En la próxima ronda en Austin, esos compromisos serán diferentes dadas las condiciones más convencionales que hay en el circuito gracias a que tiene una altitud casi 2.100 metros menor.

La carrera con menor altitud del calendario es la de Azerbaiyán, ya que la ciudad de Bakú se encuentra a 28 metros... ¡bajo el nivel del mar!
