Las mejoras de los coches de los equipos de F1 para Zandvoort

Mira las nuevas piezas de los equipos de F1 en sus coches para el GP de Países Bajos 2022 en Zandvoort, cortesía de Giorgio Piola y Sutton Images.

Las mejoras de los coches de los equipos de F1 para Zandvoort
Cargar el reproductor de audio

Mira las mejoras de los equipos en sus coches para el GP de los Países Bajos 2022 que se disputa en Zandvoort.

Y guarda este enlace:

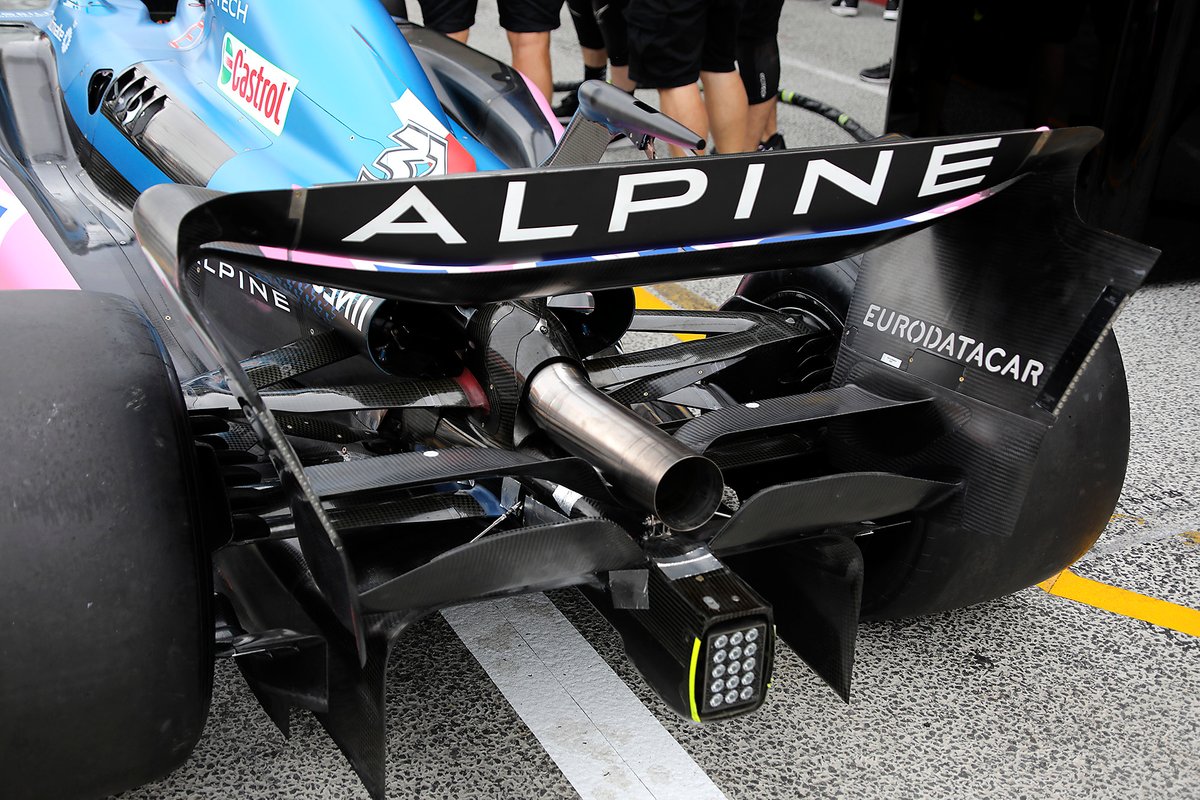

Alerón trasero Alpine A522

Alerón trasero Alpine A522

Alpine lleva este fin de semana un nuevo concepto de alerón trasero, donde la parte superior de los dos elementos del A522 se ha reducido en cuerda, con el fin de mejorar la eficiencia aerodinámica.

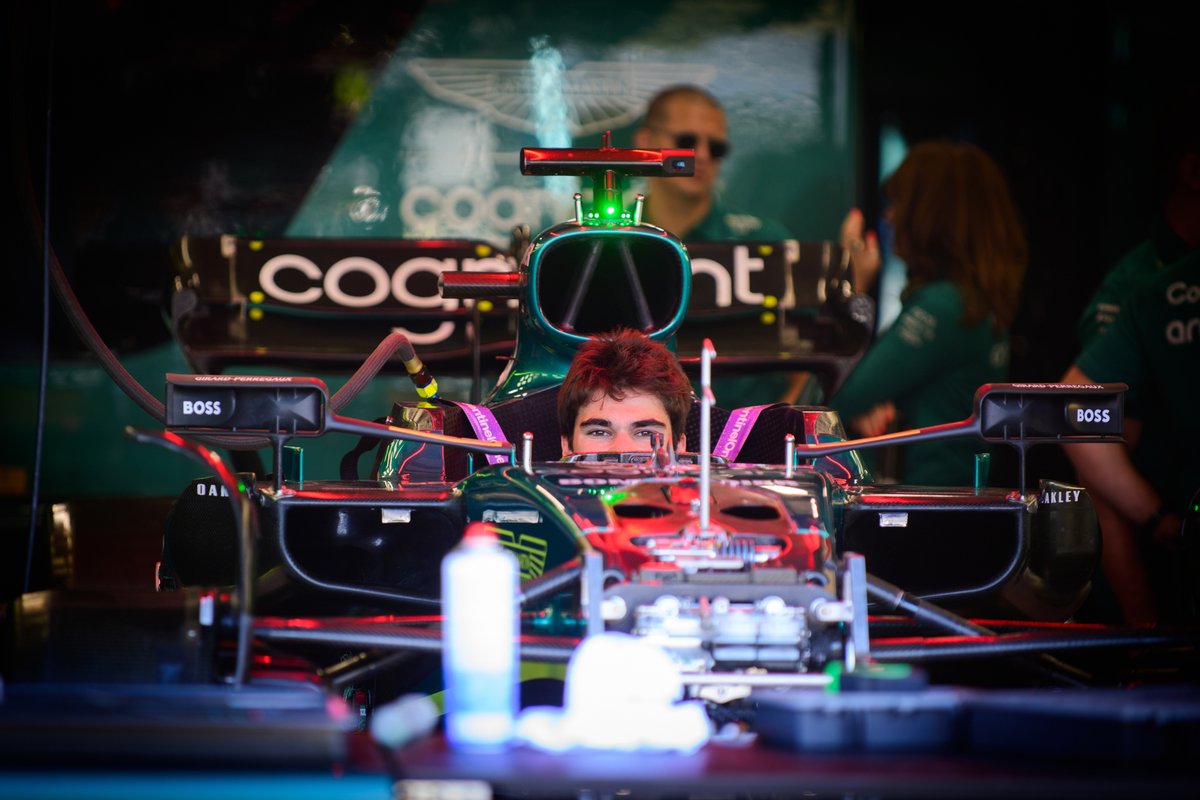

Lance Stroll, Aston Martin AMR22

Lance Stroll, Aston Martin AMR22

Aston Martin Racing probó para la FIA un diseño de espejos más grande mientras el máximo organismo evalúa si hacer cambios en el reglamento para 2023 en ese sentido.

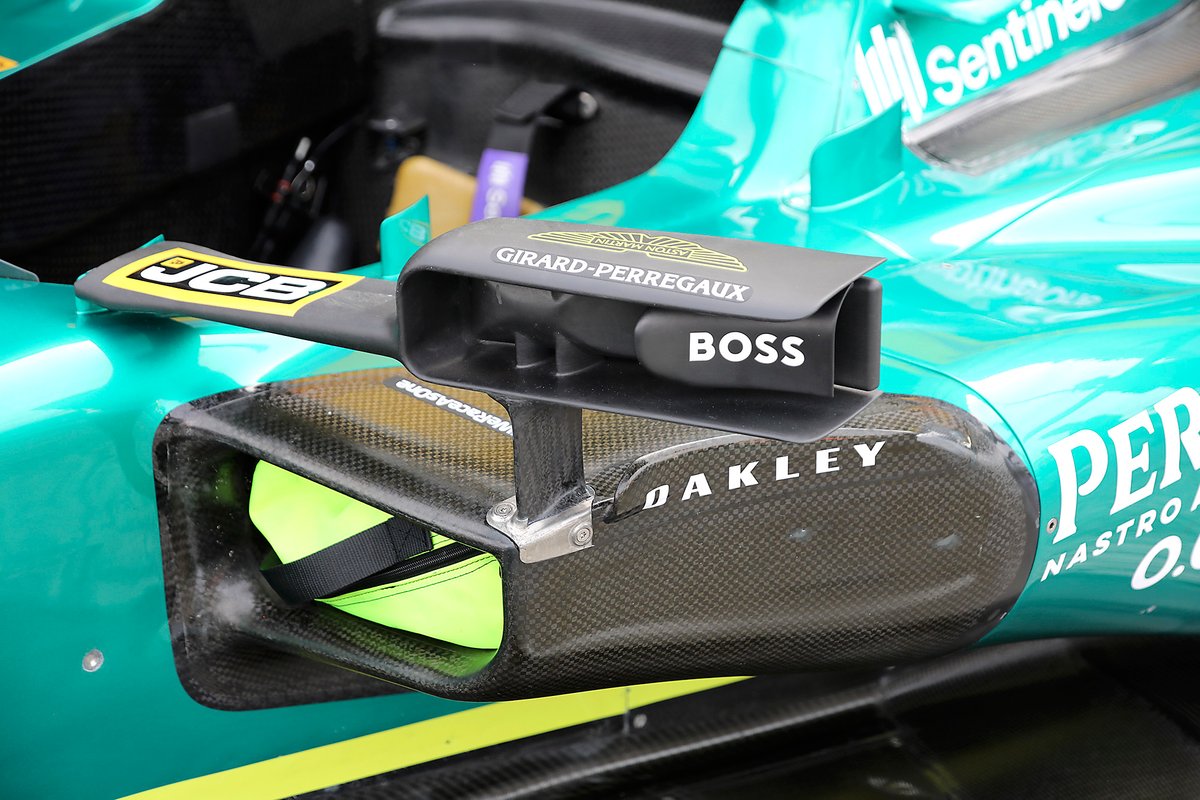

Espejo Aston Martin AMR22

Espejo Aston Martin AMR22

Una toma desde atrás de la carcasa del espejo más grande que probó Aston Martin en el AMR22.

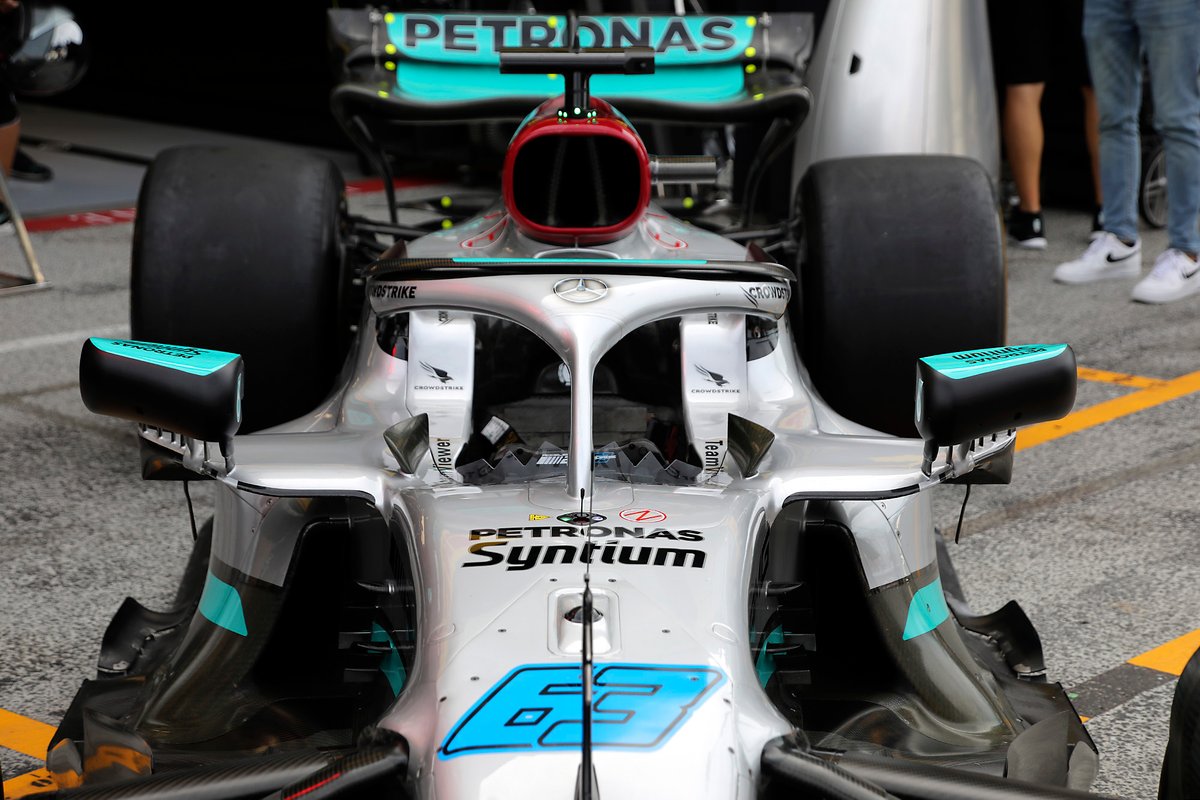

Espejos Mercedes W13

Espejos Mercedes W13

Los espejos más grandes que también probó para la FIA Mercedes en el W13, y que el equipo ya había usado brevemente en Bélgica.

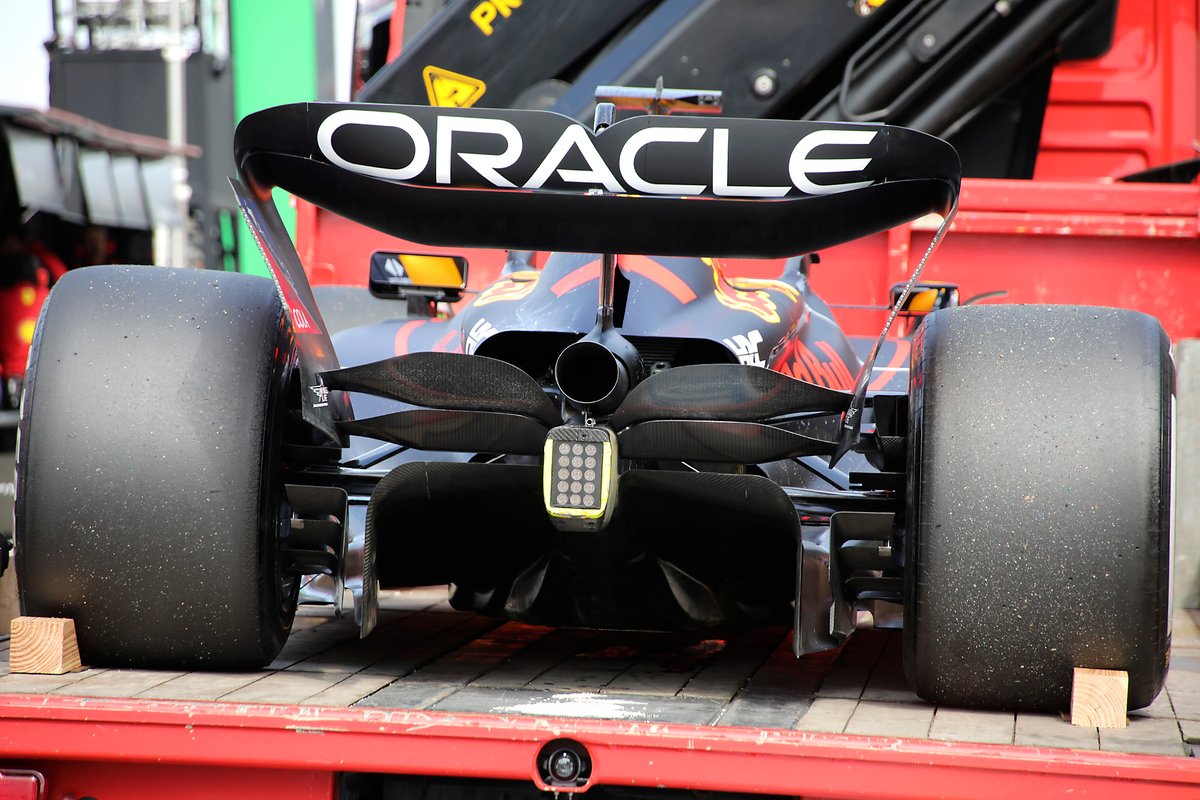

Una gran foto del Red Bull RB18 mientras lo suben al camión para llevarlo al garaje, en la que se aprecia el nivel de detalle de los conductos de los frenos, el difusor, el alerón de viga y el alerón trasero.


Detalle del freno trasero del Ferrari F1-75

Detalle del freno trasero del Ferrari F1-75

Una imagen de la parte inferior del soporte de la caja de cambios, la suspensión trasera y el conjunto de los frenos del Ferrari F1-75. Mira el diseño de la carcasa de la pinza, con orificios para liberar el calor, y la superficie recubierta para ayudar a gestionar las temperaturas.

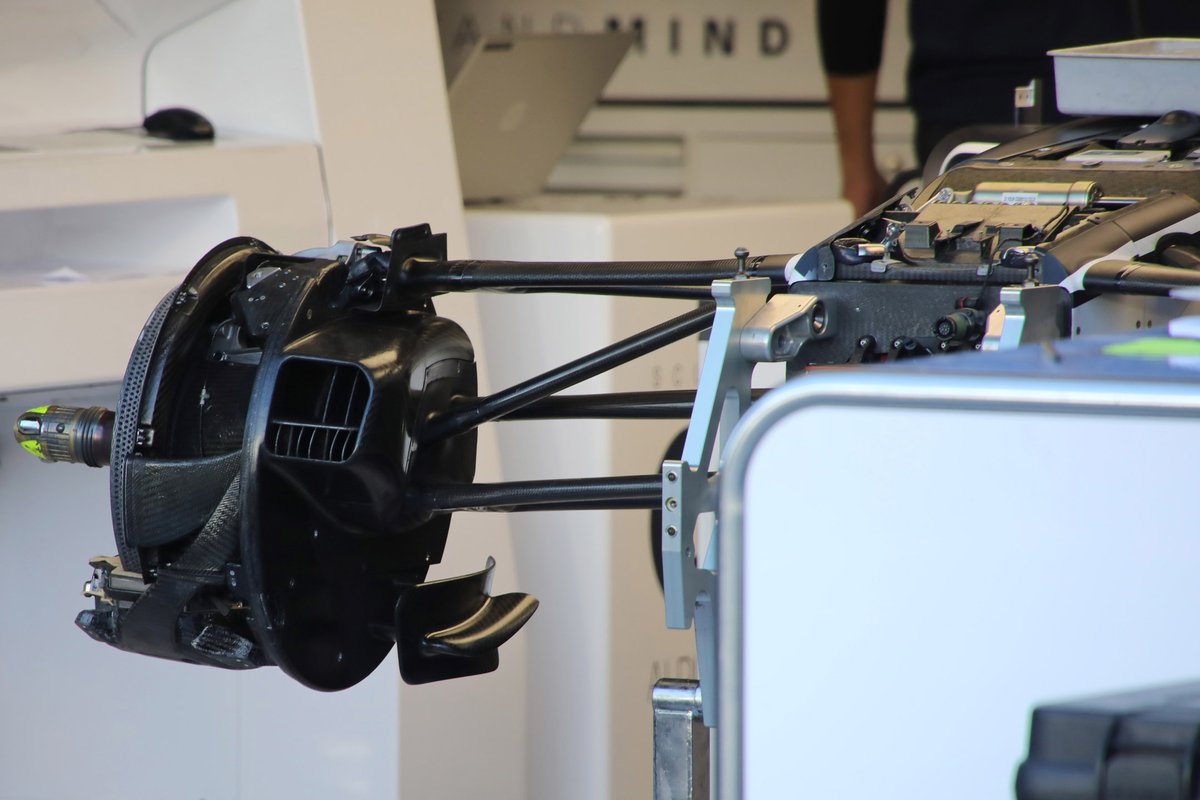

Detalle del freno delantero AlphaTauri AT03

Detalle del freno delantero AlphaTauri AT03

El conjunto de freno delantero de AlphaTauri sin el carenado del disco montado. Destaca también el tamaño y la forma de la pala de entrada que retrocede directamente hacia la salida.

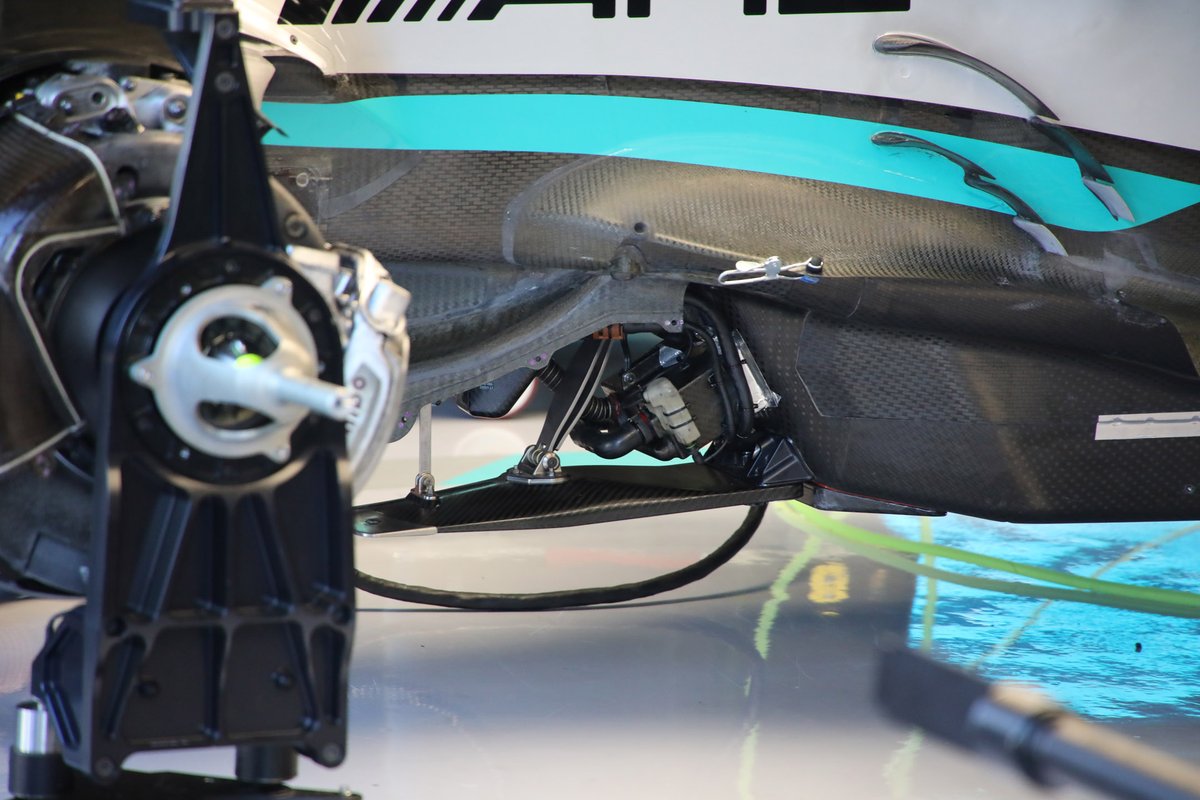

Detalles técnicos del Mercedes W13

Detalles técnicos del Mercedes W13

Un vistazo a la disposición de los tirantes bajo el chasis del Mercedes W13, con un tirante metálico más fino utilizado hacia la parte delantera del dorsal y una disposición de doble ballesta hacia la parte trasera.


Detalle lateral del Mercedes W13

Detalle lateral del Mercedes W13

El envoltorio interno de los pontones laterales del Mercedes W13, que tiene un rebaje cortado en el chasis para introducir los radiadores.

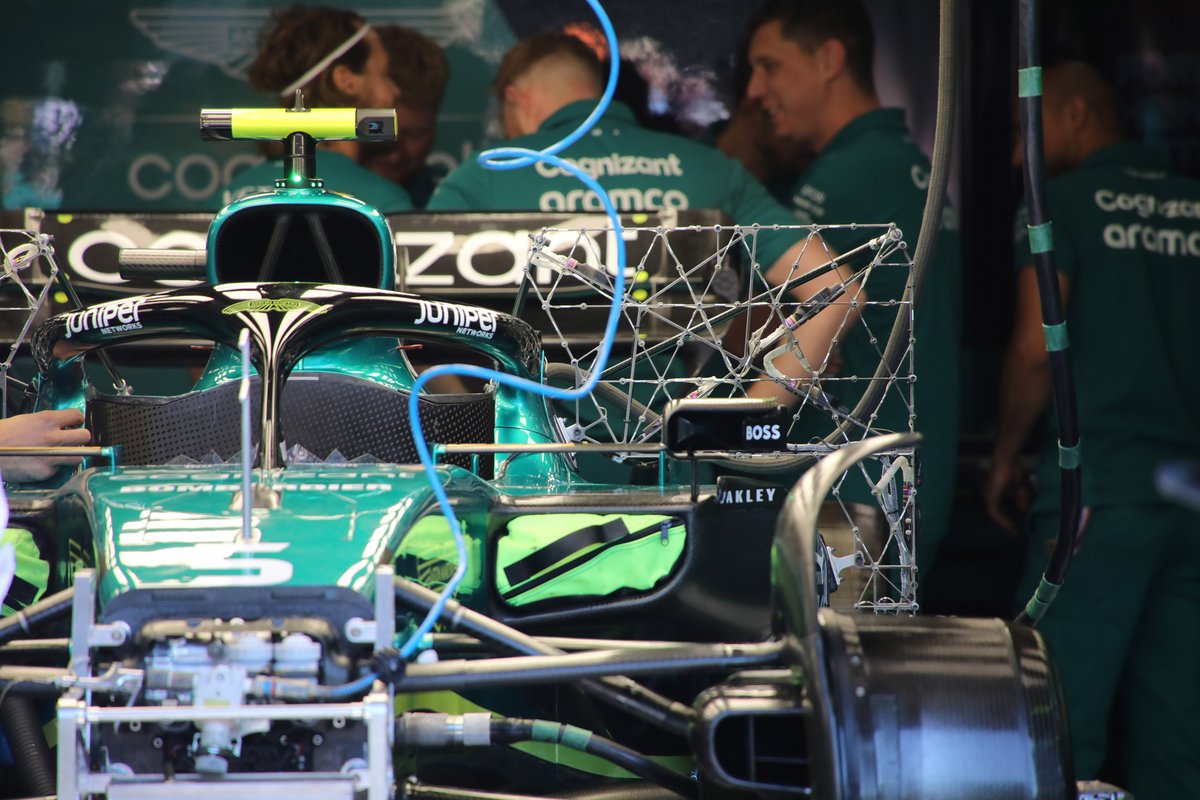

Detalle frontal del Aston Martin AMR22

Detalle frontal del Aston Martin AMR22

El Aston Martin AMR22 equipado con una gran sonda Kiel entre el conjunto de la rueda delantera y los pontones para que el equipo pueda recoger datos sobre el flujo de aire durante los entrenamientos libres.


Sebastian Vettel, Aston Martin AMR22

Sebastian Vettel, Aston Martin AMR22

Otra toma de los rastrillos de la parrilla de sonda Kiel colocados detrás de los conjuntos de las ruedas delanteras en el AMR22 mientras Sebastian Vettel está a punto de salir a la pista para la FP1.


AlphaTauri AT03 alerón trasero

AlphaTauri AT03 alerón trasero

El nuevo diseño de alerón trasero de AlphaTauri en el Gran Premio de Países Bajos, con una transición más ajustada entre el plano principal y el endplate para aumentar la envergadura del ala.

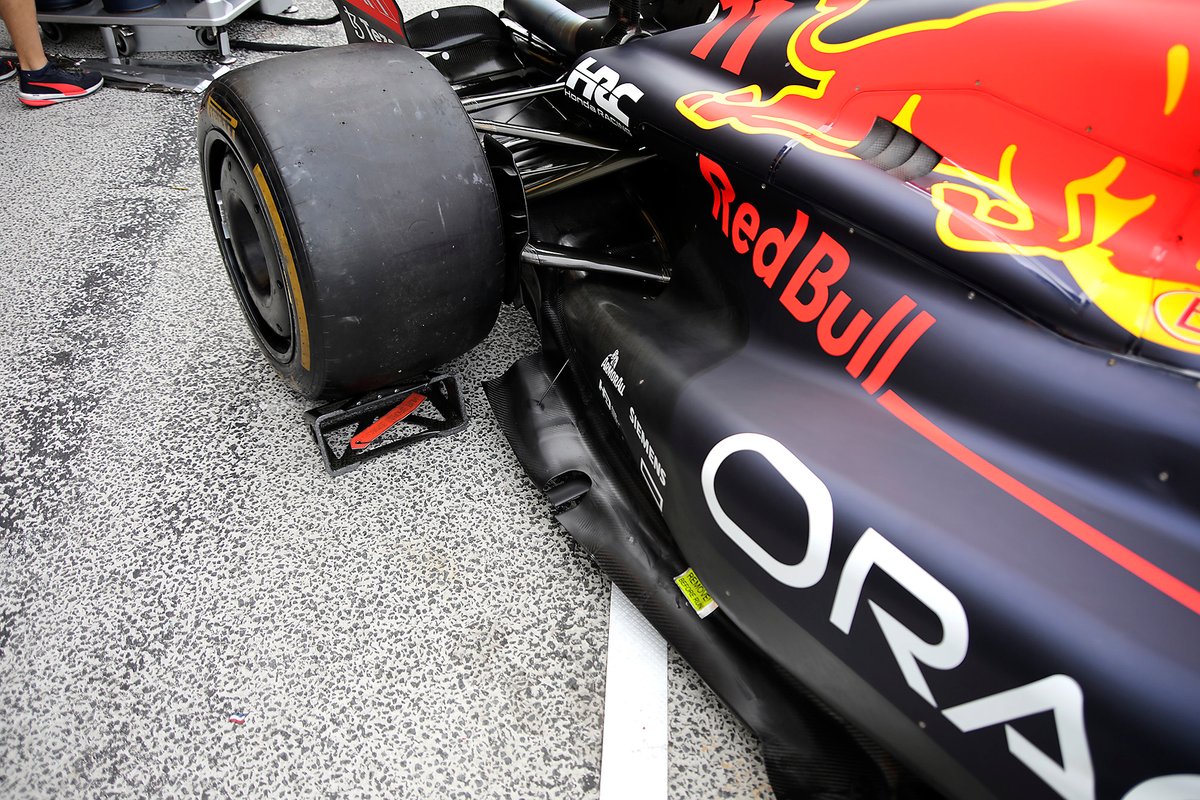

Suelo del Red Bull Racing RB18

Suelo del Red Bull Racing RB18

La sección trasera del suelo del Red Bull RB18 es diferente en ambos coches también este fin de semana. Sergio Pérez opta por el recorte y la extensión del ala en forma de lengüeta, que se muestra aquí, mientras que Max Verstappen prefiere la versión lisa.


Suelo del Red Bull Racing RB18

Suelo del Red Bull Racing RB18

Otro ángulo de la misma parte del suelo del RB18 de Sergio Pérez.

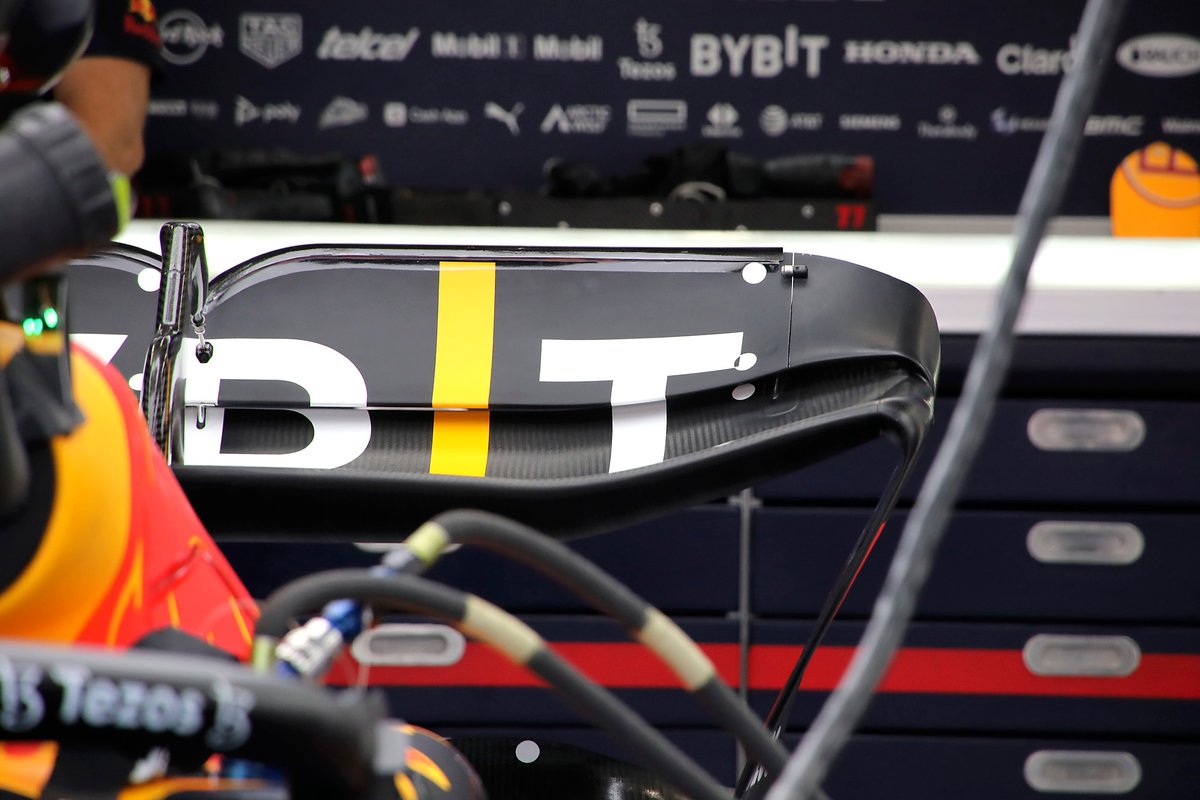

Detalle del alerón trasero del Red Bull Racing RB18

Detalle del alerón trasero del Red Bull Racing RB18

Un primer plano de la unión del flap del alerón trasero y el endplate en el Red Bull RB18. Se ve que el flap Gurney en el borde de salida del flap superior se interrumpe en línea con el pivote del flap o más bien con su borde.

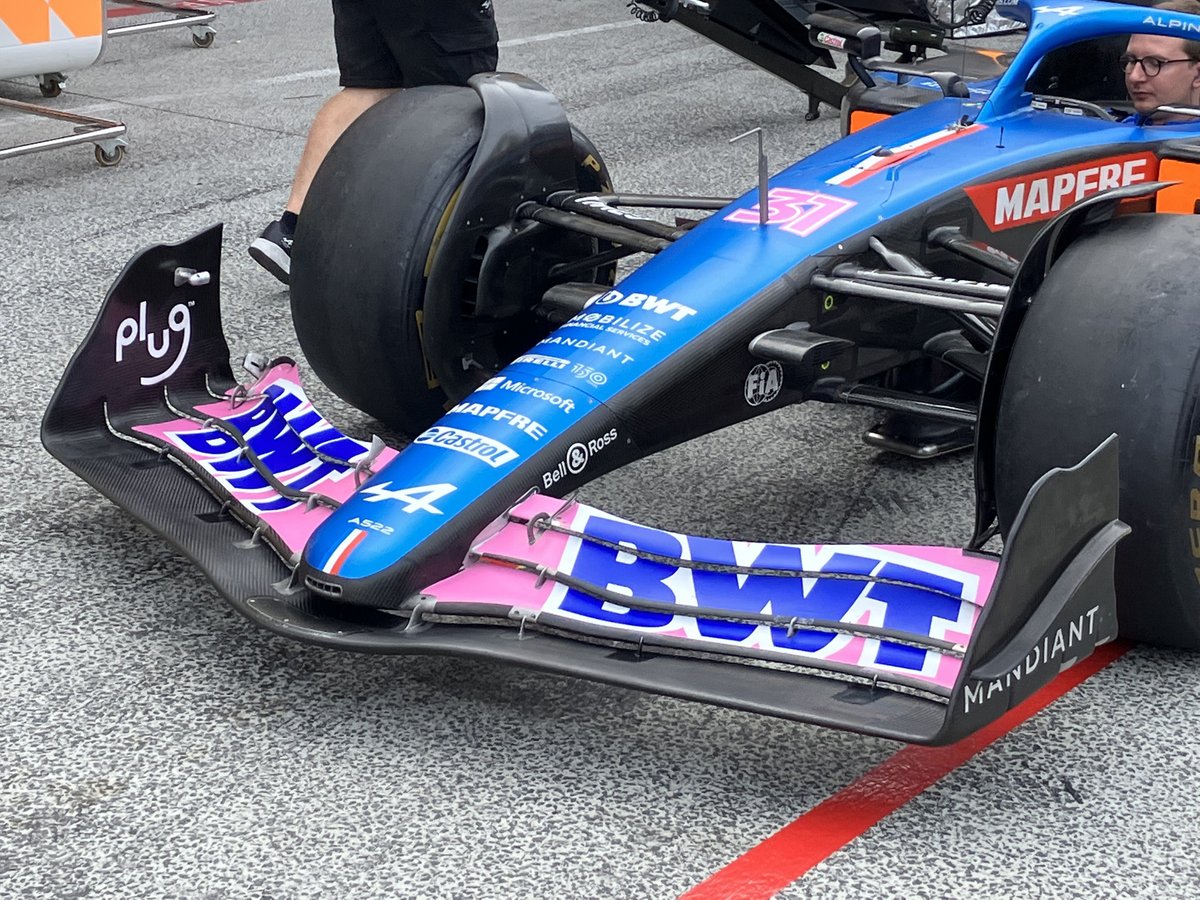

Detalle del alerón delantero del Alpine A522

Detalle del alerón delantero del Alpine A522

El alerón delantero de Alpine, del que el equipo tiene una nueva especificación este fin de semana para adaptarlo a los cambios realizados en la parte trasera del coche. La nueva especificación es una opción de carga aerodinámica ligeramente inferior, donde se ha alterado la configuración de los aletines.

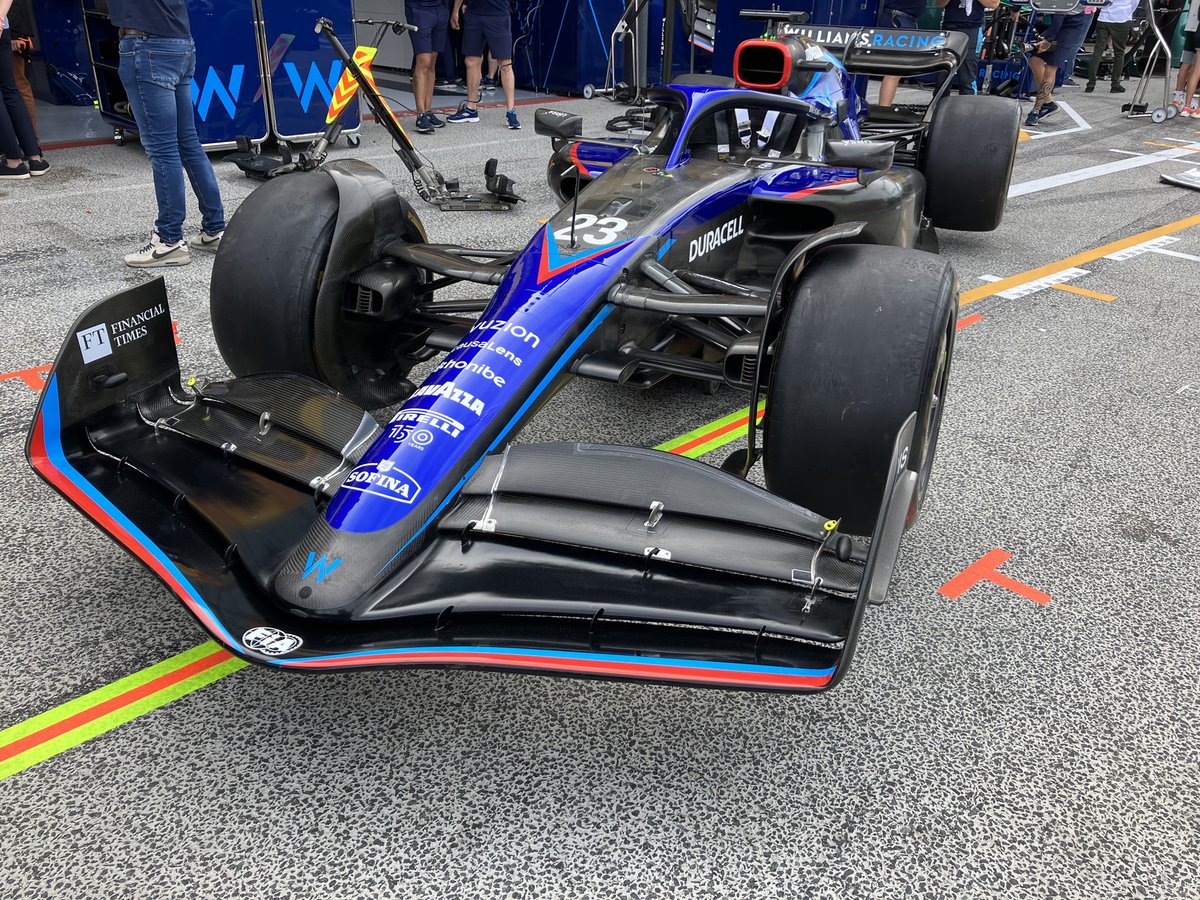

Alerón delantero del Williams FW44

Alerón delantero del Williams FW44

Williams también tiene un nuevo diseño de alerón delantero este fin de semana, d ndela parte exterior de los dos flaps superiores se ajusta en el punto en que se unen con el endplate. Los cambios probablemente mejorarán la capacidad de salida del ala y darán lugar a un mejor régimen de flujo aguas abajo.


Detalle de las flechas de la rueda trasera del Alfa Romeo

Detalle de las flechas de la rueda trasera del Alfa Romeo

Alfa Romeo tiene un nuevo deflector del conducto de los frenos traseros para esta carrera, y ha cambiado la forma para mejorar el flujo a lo largo y hacia el difusor. El diseño de la parte superior de la valla del deflector ya es algo diferente al de sus rivales, con una interesante sección en forma de cuchara donde reside otra veleta de control.


Espejo Aston Martin AMR22

Espejo Aston Martin AMR22

Un primer plano de los espejos que probó el Aston Martin AMR22 y que son similares al diseño actual, con una variedad de superficies de acondicionamiento del flujo utilizadas alrededor del cuerpo principal del espejo.


Espejo AlphaTauri AT03

Espejo AlphaTauri AT03

Los espejos de prueba de AlphaTauri también eran una variación del diseño que utiliza en 2022, con el cuerpo principal y la aleta que corre por la parte superior extendida.


Y para compararlo, aquí el espejo retrovisor de especificación normal del AlphaTauri AT03. ¿Ves la diferencia?

Espejo AlphaTauri AT03

Espejo AlphaTauri AT03


Alerón trasero McLaren MCL36

Alerón trasero McLaren MCL36

Parafina en la suspensión trasera del McLaren MCL36 mientras el equipo sigue evaluando el conjunto de piezas introducidas en las últimas carreras.


Lance Stroll, Aston Martin AMR22

Lance Stroll, Aston Martin AMR22

Aston Martin volvió a utilizar el diseño del alerón trasero, que cuenta con el diseño del endplate alto y enrollado, en un circuito que exige más una configuración de alta carga aerodinámica, después de haberlo introducido en Hungría pero haber vuelto a una configuración de menor carga aerodinámica (sin él) en Bélgica.
