McLaren se pasa al concepto de alerón delantero de Ferrari

compartidos
comentarios
McLaren se pasa al concepto de alerón delantero de Ferrari
Por:
Coautor: Jake Boxall-Legge
14 may. 2019 11:58

McLaren introdujo su mayor actualización hasta la fecha en el Gran Premio de España, moviéndose hacia el concepto de alerón delantero de Ferrari.

Tras haber disputado las primeras cuatro carreras con un diseño de alerón relativamente conservador, el equipo de Woking se pasó a la idea que habían puesto en marcha Ferrari y Alfa Romeo.

Para ello, creó un arreglo anhedral (con inclinación hacia abajo) para aumentar el efecto outwash, el de alejar el flujo del alerón delantero.

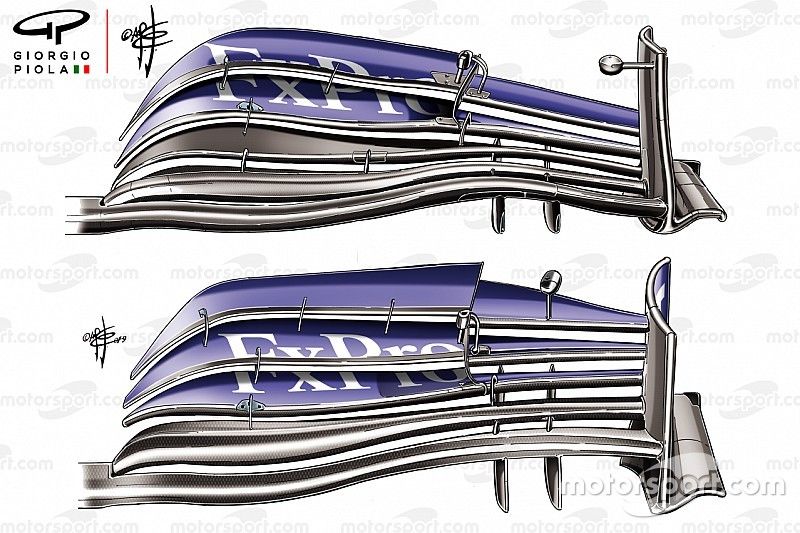

En la ilustración de Giorgio Piola que abre este artículo, el nuevo diseño es el de la parte superior, y el de abajo es el concepto viejo.

La especificación anterior usaba mucho más la sección externa para generar carga aerodinámica y, aunque se puede ver la diferencia en las secciones a ambos lados del ajustador de la aleta, no es tan agresiva en comparación con el nuevo diseño.

En el nuevo, el plano principal se ha cambiado para plegarse hacia abajo al final, acoplándose mucho más abajo en el endplate. Eso significa que se deja menos margen para usar el borde en el interior del endplate y generar vórtices que se muevan hacia afuera. Esa responsabilidad recae ahora más en el footplate, que también ha sido revisado para controlar mejor los flujos giratorios que se encuentran debajo.

Pero ese efecto lavado se concentra en la parte superior, mientras que los elementos de alerón en el exterior están montados más juntos.

Esto significa que la sección interior tiene que crear la mayor parte de la carga aerodinámica, y los tres elementos superiores se extienden más hacia abajo para redefinir el vórtice producido por las extremidades. El ajustador de la aleta y el sensor del neumático también se han movido.

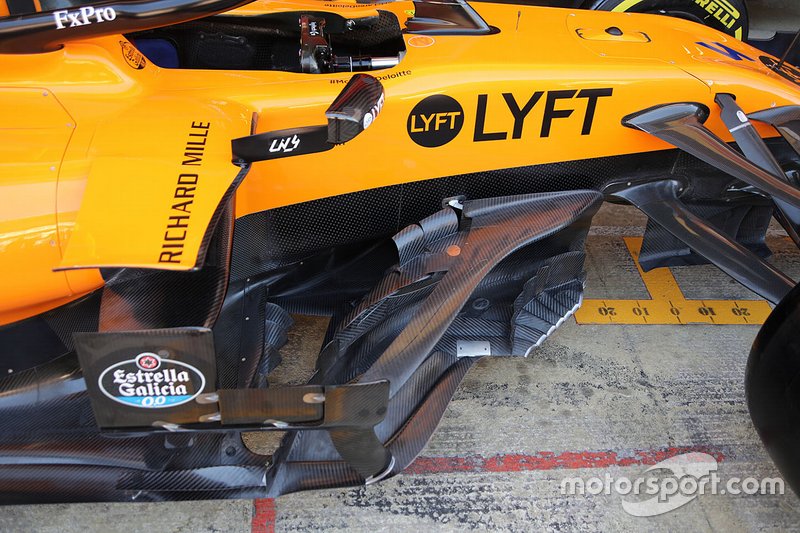

Además del alerón, McLaren introdujo un paquete de bargeboard completamente reorganizado y unido a un nuevo juego de turning vanes para gestionar mejor la estela de los neumáticos delanteros.

A lo largo del borde superior del bargeboard, las piezas escalonadas que se entrelazan buscaban sobre todo echar el flujo de aire hacia abajo, hacia el recorte de los pontones, y las turning vanes han pasado a ser mucho menos sobrias que las utilizadas hasta entonces, lo que aumenta a los encargados de la aerodinámica las oportunidades de administrar la estela del neumático.

Fotos: ¡detalles de los coches mejorados de F1 para Barcelona!

Galería
Lista

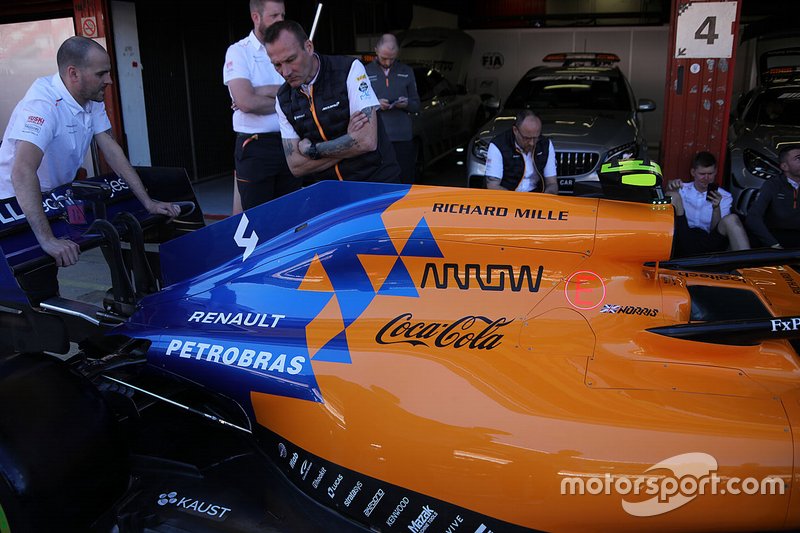

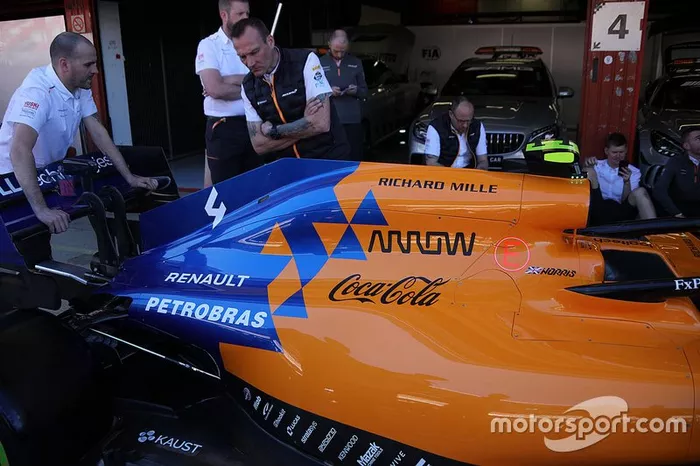

Detalle técnico de McLaren

Detalle técnico de McLaren
1/43

Foto de: Giorgio Piola

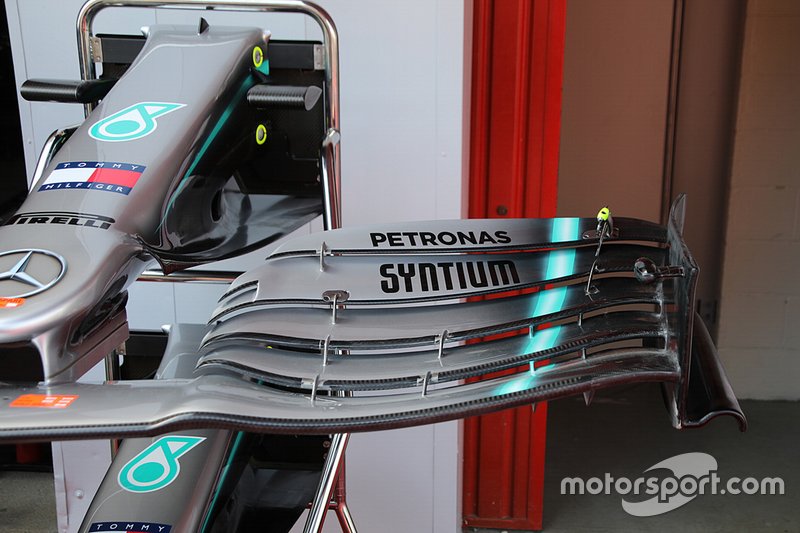

Mercedes AMG F1 detalle técnico

Mercedes AMG F1 detalle técnico
2/43

Foto de: Giorgio Piola

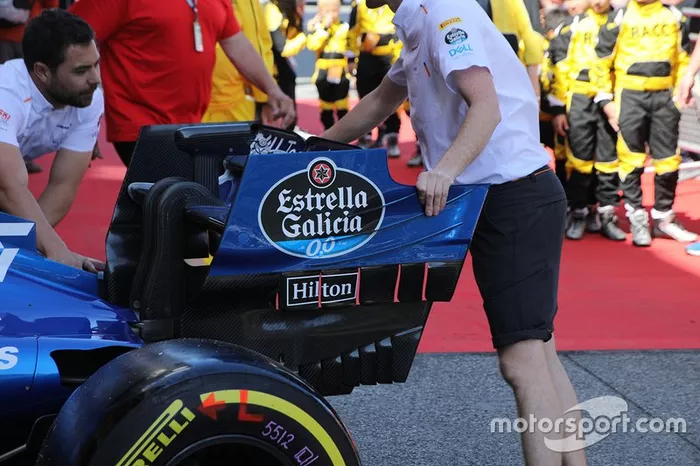

Detalle técnico de Toro Rosso

Detalle técnico de Toro Rosso
3/43

Foto de: Giorgio Piola

Llenado de combustible Ferrari SF90

Llenado de combustible Ferrari SF90
4/43

Foto de: Simon Galloway / Motorsport Images

Detalles técnicos

Detalles técnicos
5/43

Foto de: Giorgio Piola

Detalles técnicos

Detalles técnicos
6/43

Foto de: Giorgio Piola

Detalle técnico de McLaren

Detalle técnico de McLaren
7/43

Foto de: Giorgio Piola

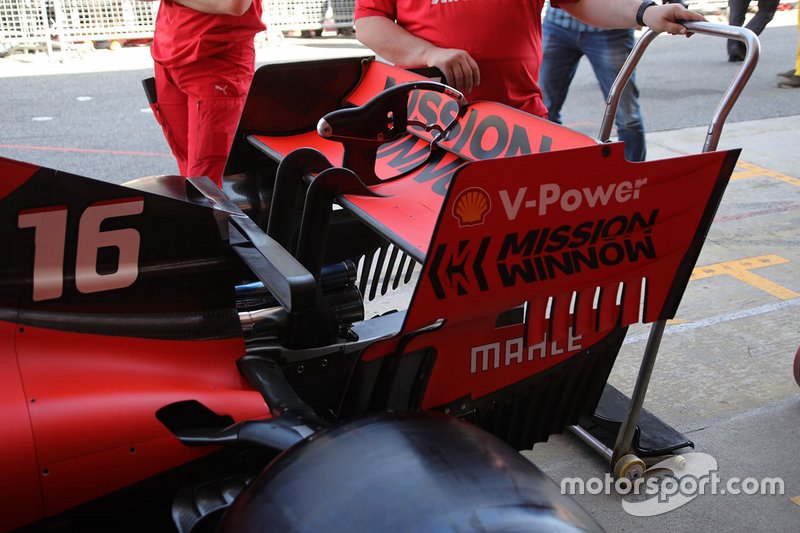

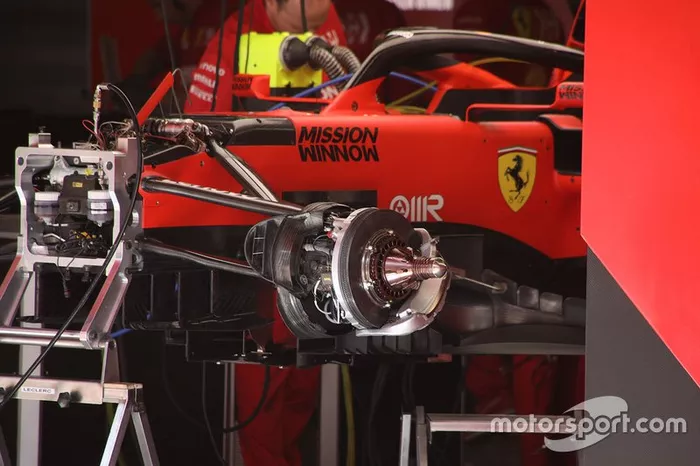

Detalle técnico de Ferrari

Detalle técnico de Ferrari
8/43

Foto de: Giorgio Piola

Detalle técnico de Ferrari

Detalle técnico de Ferrari
9/43

Foto de: Giorgio Piola

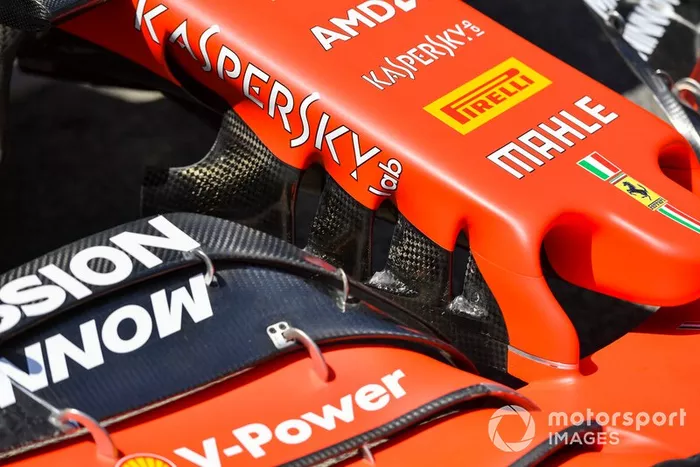

Ferrari SF90 alerón delantero

Ferrari SF90 alerón delantero
10/43

Foto de: Simon Galloway / Motorsport Images

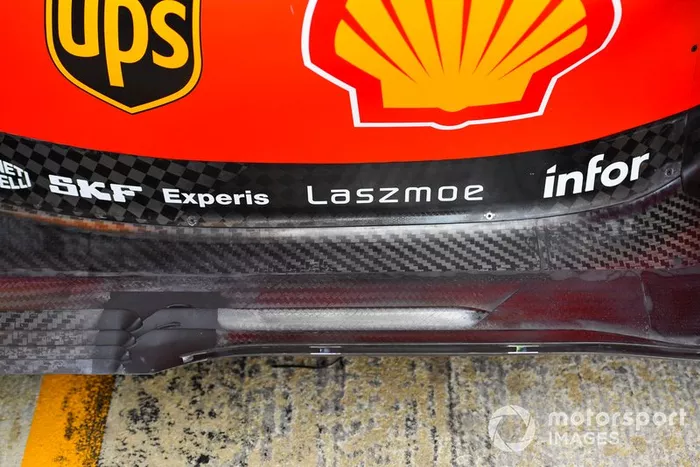

Ferrari SF90 piso

Ferrari SF90 piso
11/43

Foto de: Simon Galloway / Motorsport Images

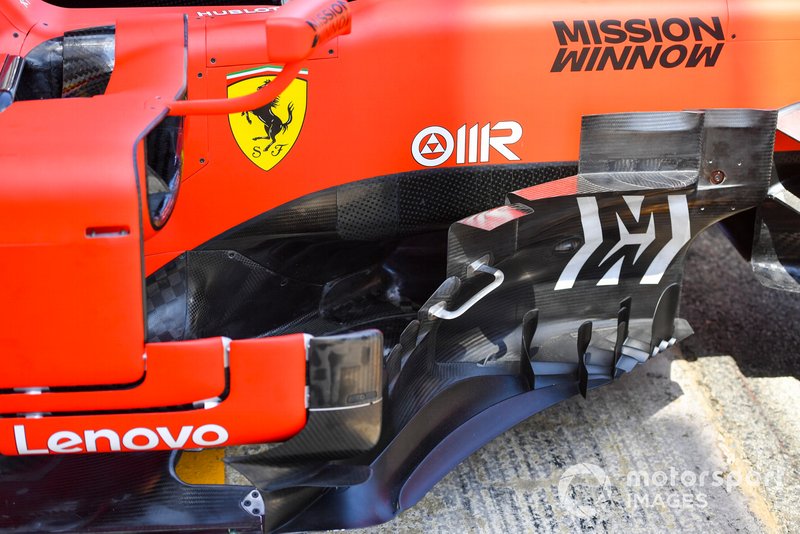

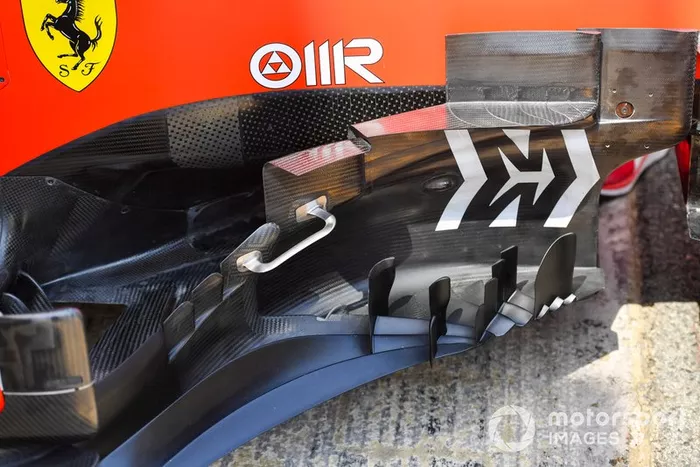

Ferrari SF90 piso delantero

Ferrari SF90 piso delantero
12/43

Foto de: Simon Galloway / Motorsport Images

Detalles técnicos

Detalles técnicos
13/43

Foto de: Giorgio Piola

Detalles técnicos

Detalles técnicos
14/43

Foto de: Giorgio Piola

Detalles técnicos

Detalles técnicos
15/43

Foto de: Giorgio Piola

Detalles técnicos

Detalles técnicos
16/43

Foto de: Giorgio Piola

Detalles técnicos

Detalles técnicos
17/43

Foto de: Giorgio Piola

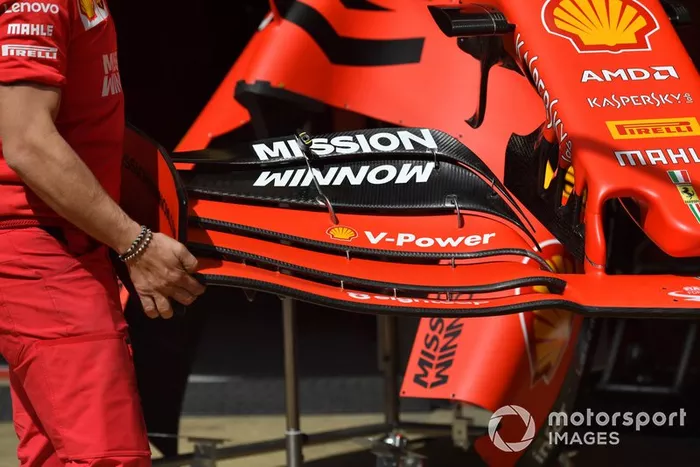

Alerón delantero Ferrari SF90

Alerón delantero Ferrari SF90
18/43

Foto de: Mark Sutton / Motorsport Images

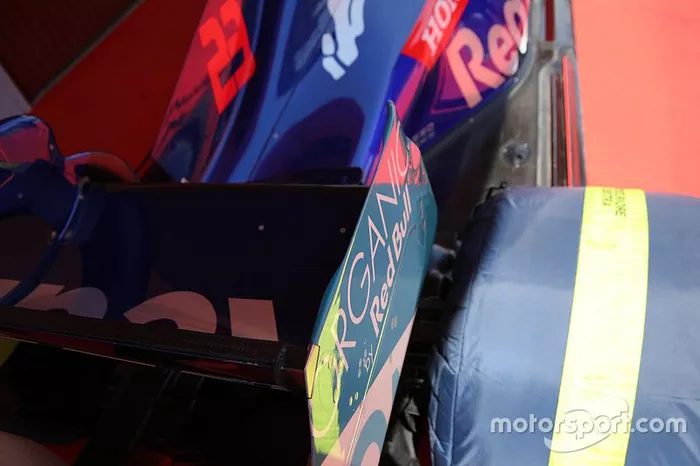

Detalle técnico del Toro Rosso

Detalle técnico del Toro Rosso
19/43

Foto de: Giorgio Piola

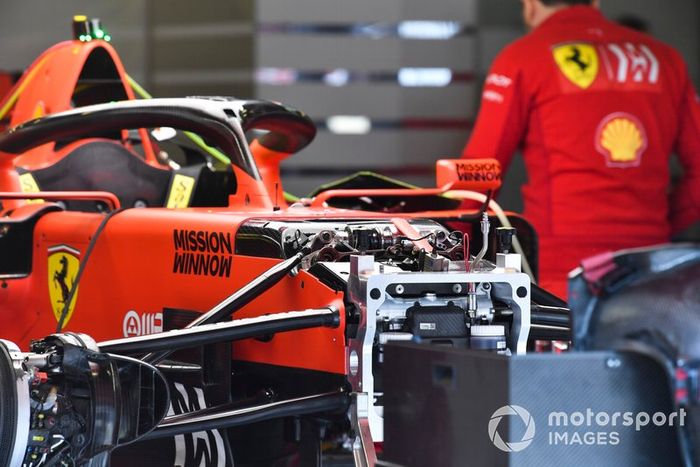

Zona delantera del Ferrari SF90

Zona delantera del Ferrari SF90
20/43

Foto de: Mark Sutton / Motorsport Images

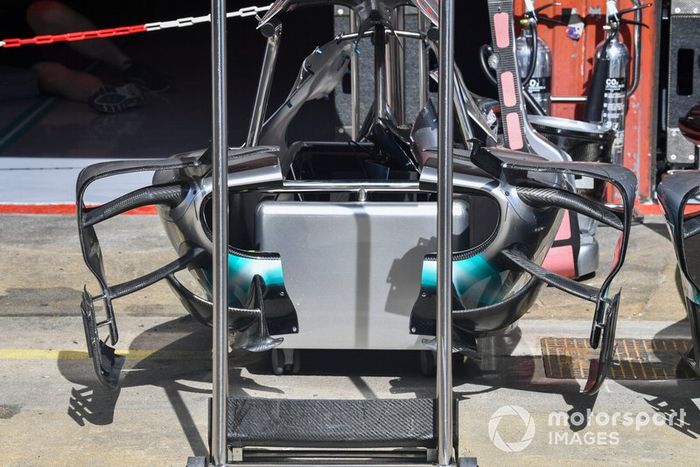

Pontones del Mercedes AMG F1

Pontones del Mercedes AMG F1
21/43

Foto de: Mark Sutton / Motorsport Images

Detalle técnico del Toro Rosso

Detalle técnico del Toro Rosso
22/43

Foto de: Giorgio Piola

Pontones del Mercedes AMG F1

Pontones del Mercedes AMG F1
23/43

Foto de: Mark Sutton / Motorsport Images

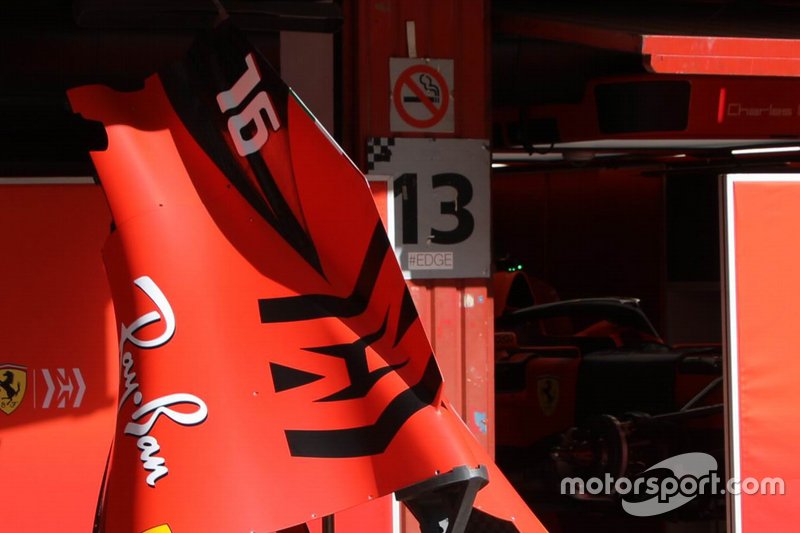

Detalle técnico de la cubierta motor del Ferrari

Detalle técnico de la cubierta motor del Ferrari
24/43

Foto de: Giorgio Piola

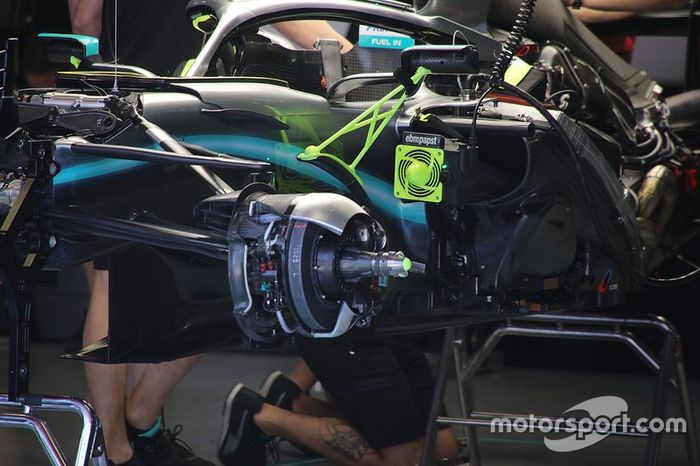

Detalle técnico del Mercedes AMG F1

Detalle técnico del Mercedes AMG F1
25/43

Foto de: Giorgio Piola

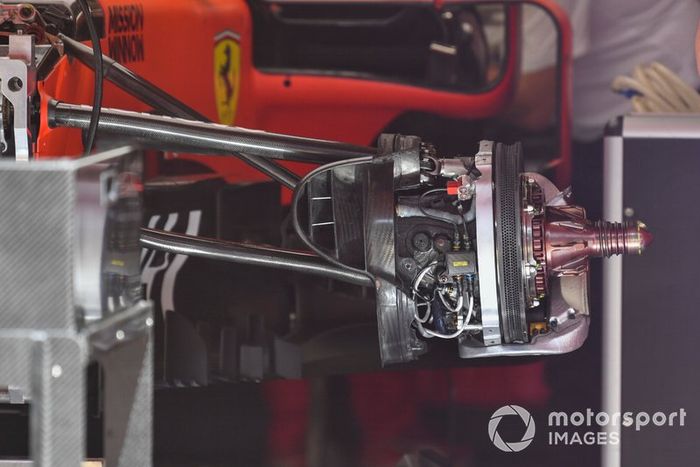

Freno delantero del Ferrari SF90

Freno delantero del Ferrari SF90
26/43

Foto de: Mark Sutton / Motorsport Images

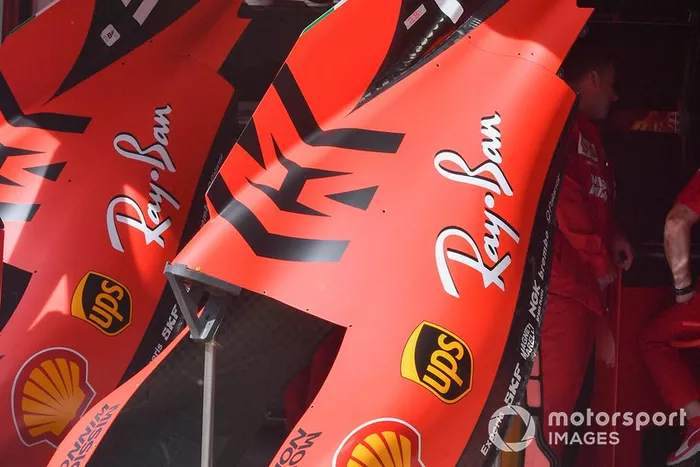

Cubierta motor del Ferrari SF90

Cubierta motor del Ferrari SF90
27/43

Foto de: Mark Sutton / Motorsport Images

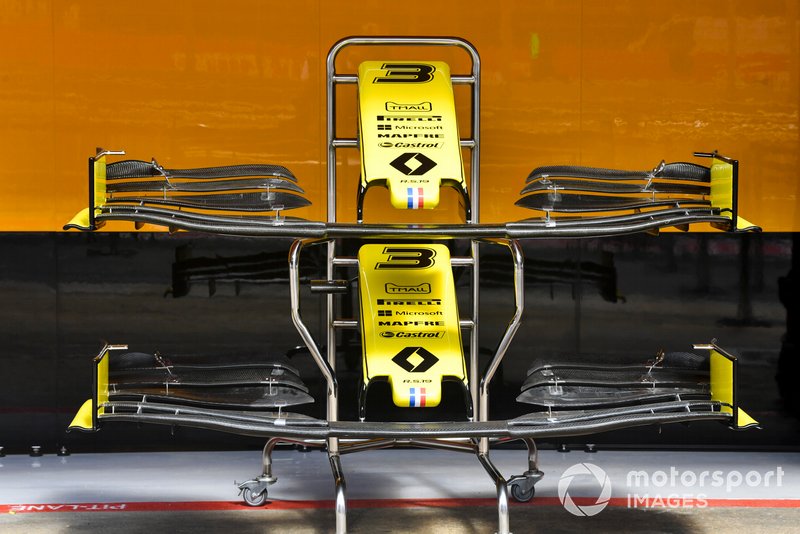

Alerón delantero del Renault R.S.19

Alerón delantero del Renault R.S.19
28/43

Foto de: Mark Sutton / Motorsport Images

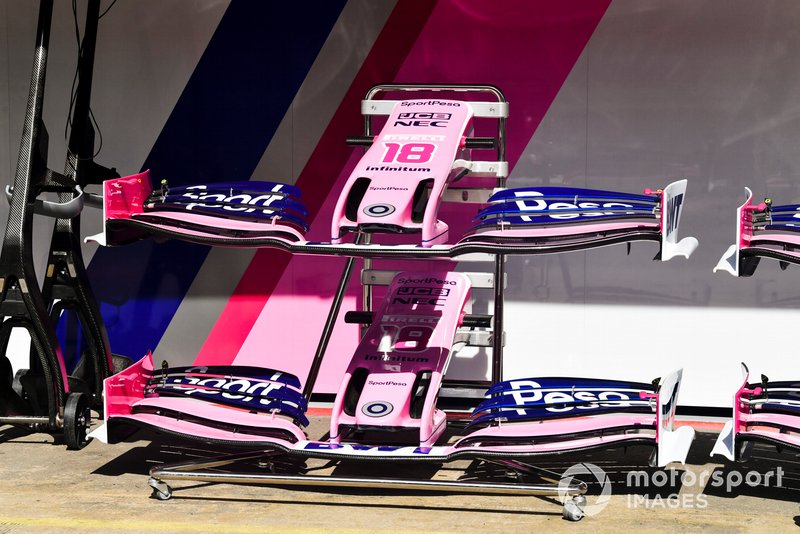

Alerón delantero del Racing Point RP19

Alerón delantero del Racing Point RP19
29/43

Foto de: Mark Sutton / Motorsport Images

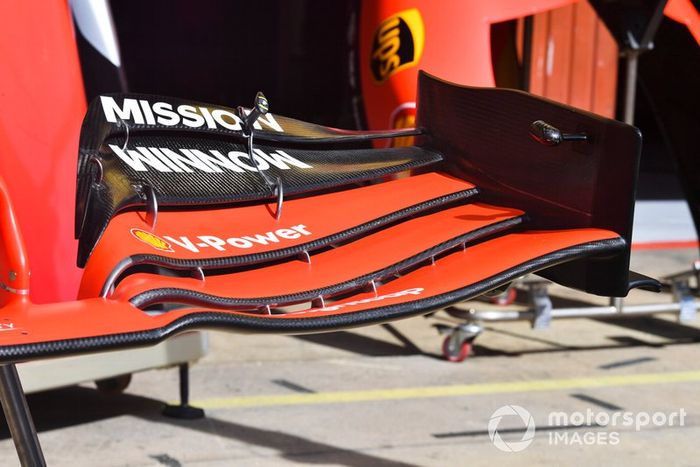

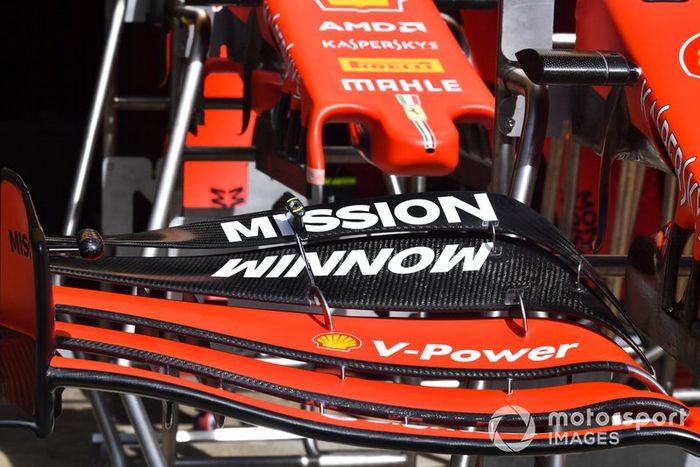

Alerón delantero del Ferrari SF90

Alerón delantero del Ferrari SF90
30/43

Foto de: Mark Sutton / Motorsport Images

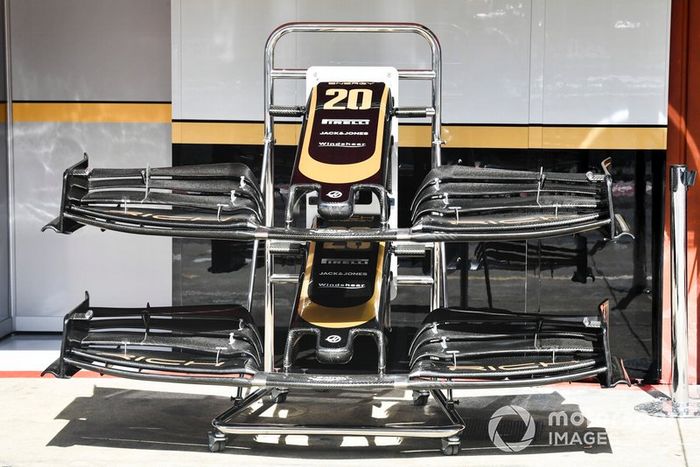

Alerón delantero del Haas F1 Team VF-19

Alerón delantero del Haas F1 Team VF-19
31/43

Foto de: Mark Sutton / Motorsport Images

Alerón delantero del Ferrari SF90

Alerón delantero del Ferrari SF90
32/43

Foto de: Mark Sutton / Motorsport Images

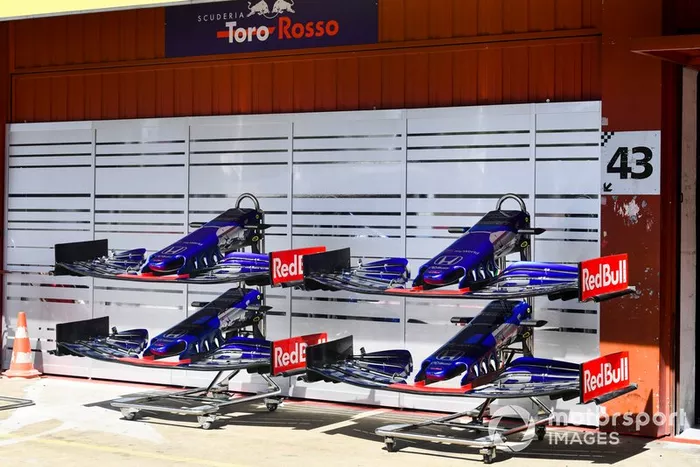

Alerones delanteros del Toro Rosso STR14

Alerones delanteros del Toro Rosso STR14
33/43

Foto de: Mark Sutton / Motorsport Images

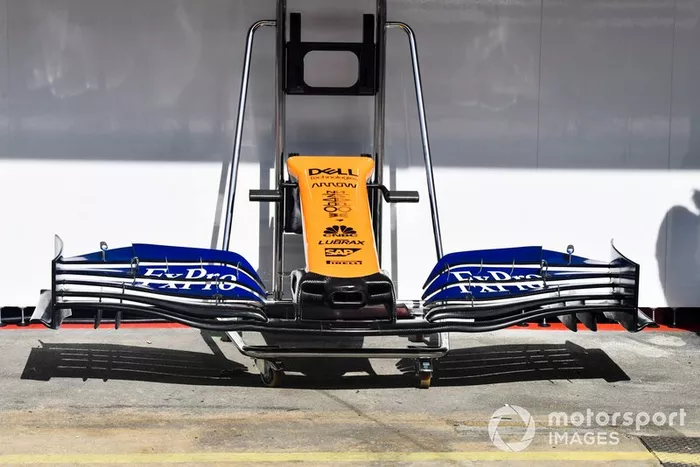

Alerón delantero del McLaren MCL34

Alerón delantero del McLaren MCL34
34/43

Foto de: Mark Sutton / Motorsport Images

Detalle técnico de Ferrari

Detalle técnico de Ferrari
35/43

Foto de: Giorgio Piola

Detalle técnico de Ferrari

Detalle técnico de Ferrari
36/43

Foto de: Giorgio Piola

Detalle técnico de Mercedes AMG F1

Detalle técnico de Mercedes AMG F1
37/43

Foto de: Giorgio Piola

Detalle técnico de Mercedes AMG F1

Detalle técnico de Mercedes AMG F1
38/43

Foto de: Giorgio Piola

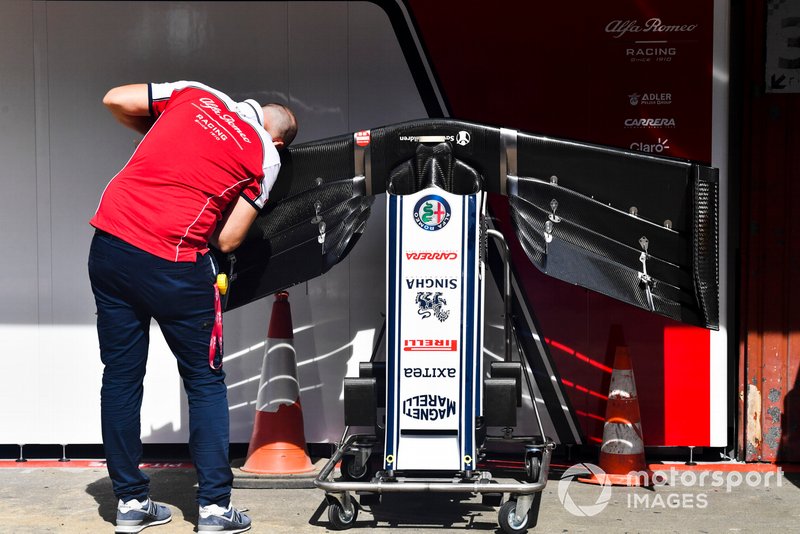

Alerón delantero del Alfa Romeo Racing C38

Alerón delantero del Alfa Romeo Racing C38
39/43

Foto de: Mark Sutton / Motorsport Images

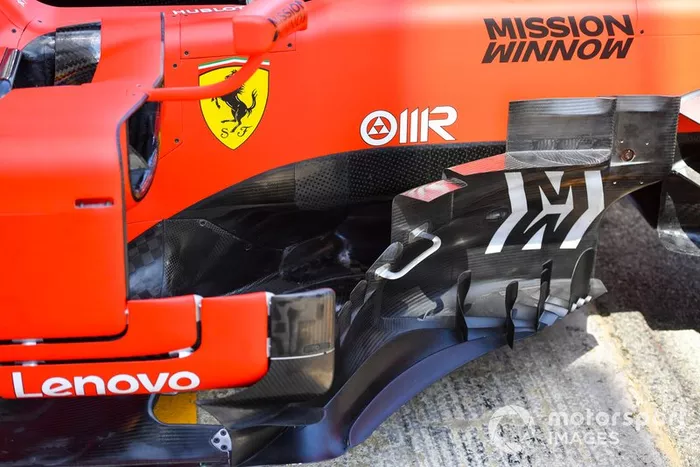

Ferrari SF90 piso delantero

Ferrari SF90 piso delantero
40/43

Foto de: Simon Galloway / Motorsport Images

Detalle técnico de Haas F1 Team

Detalle técnico de Haas F1 Team
41/43

Foto de: Giorgio Piola

Detalle técnico de Mercedes AMG F1

Detalle técnico de Mercedes AMG F1
42/43

Foto de: Giorgio Piola

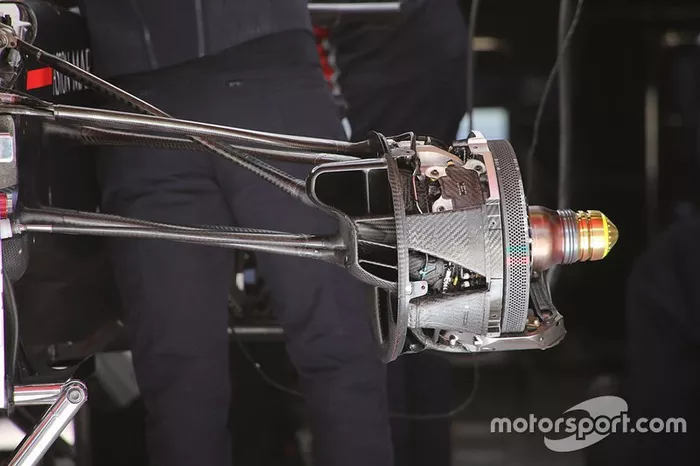

Detalle técnico de Red Bull Racing
