Análisis técnico de Giorgio Piola

Galería: cómo buscan los equipos de F1 el mejor rendimiento en Monza

Disfruta de una selección de las mejores imágenes técnicas del GP de Italia, cortesía de Giorgio Piola, Sutton images y LAT images.

McLaren MCL32, morro y alerón delantero

McLaren MCL32, morro y alerón delantero
1/19

Foto detallada del ala delantera del McLaren. Destaca la extrema corta cuerda del flap superior, lo que ayuda a balancear el monoplaza, debido a la carga generada por el ala posterior.

Renault Sport F1 Team RS17, detalle del freno delantero y buje soplador

Renault Sport F1 Team RS17, detalle del freno delantero y buje soplador
2/19

El conjunto de frenos y buje soplador del RS17 que trabaja conjuntamente con el ala delantera para gestionar la estela aerodinámica que genera el neumático delantero.

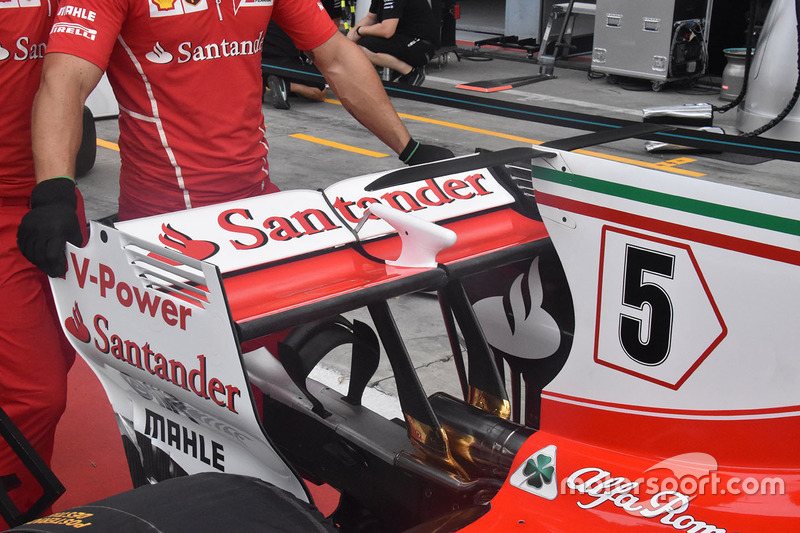

Ferrari SF70H, detalle del alerón trasero

Ferrari SF70H, detalle del alerón trasero
3/19

Ferrari utilizará para Monza una configuración de baja carga para Italia después de montar en ala de cuchara para Spa. El ala tiene muy poco ángulo de ataque y está complementado por cuatro branquias convencionales en la platina lateral en lugar de las que disponían de borde de ataque abierto como en Spa.

Photo by: Giorgio Piola

Sahara Force India VJM10, detalle de la suspensión delantera y del chasis

Sahara Force India VJM10, detalle de la suspensión delantera y del chasis
4/19

Un vistazo al empaque del chasis VJM10 de Force India, en el que destaca el tercer elemento o “heave” que se sitúa en la parte superior delantera del chasis lo que deja un bulto en la línea entre morro y chasis cuando se monta la tapa que lo cubre.

Sauber C36, detalle del alerón delantero

Sauber C36, detalle del alerón delantero
5/19

Sauber dispone de varias especificaciones de su ala delantera. En las últimas carreras ha estado utilizando una que presenta un cajetín de flaps más estrecho y un solo flap.

Photo by: Giorgio Piola

Haas F1 Team VF-17, detalle del alerón trasero

Haas F1 Team VF-17, detalle del alerón trasero
6/19

Otra foto del ala de V invertida que ha llevado Haas para en Gran Premio de Italia.

Photo by: Giorgio Piola

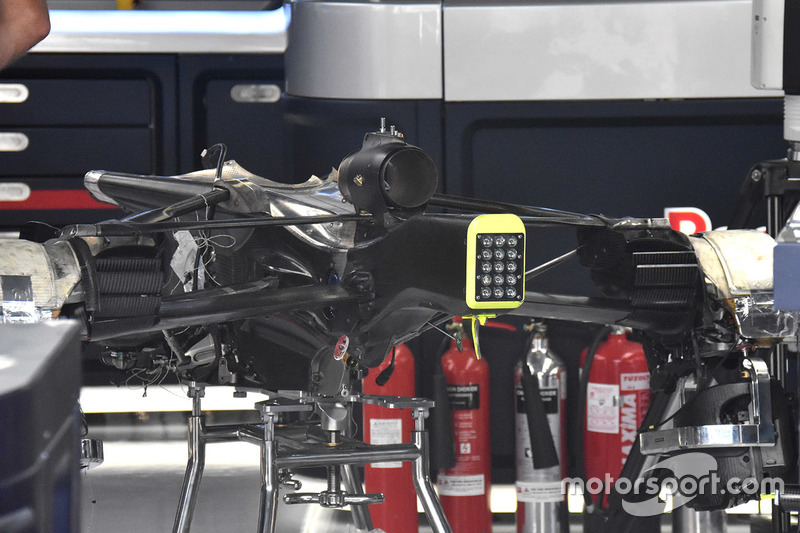

Red Bull Racing RB13, detalle trasero

Red Bull Racing RB13, detalle trasero
7/19

Un vistazo a la caja de cambios, suspensión y estructura de impactos del RB14 antes de ser montada.

Photo by: Giorgio Piola

Red Bull Racing RB13, detalle trasero

Red Bull Racing RB13, detalle trasero
8/19

El motor del Renault separado del chasis RB13 antes de ser montado. Permite hacerse una idea de las opciones de empaquetado del equipo y del diseño del propio motor.

Photo by: Giorgio Piola

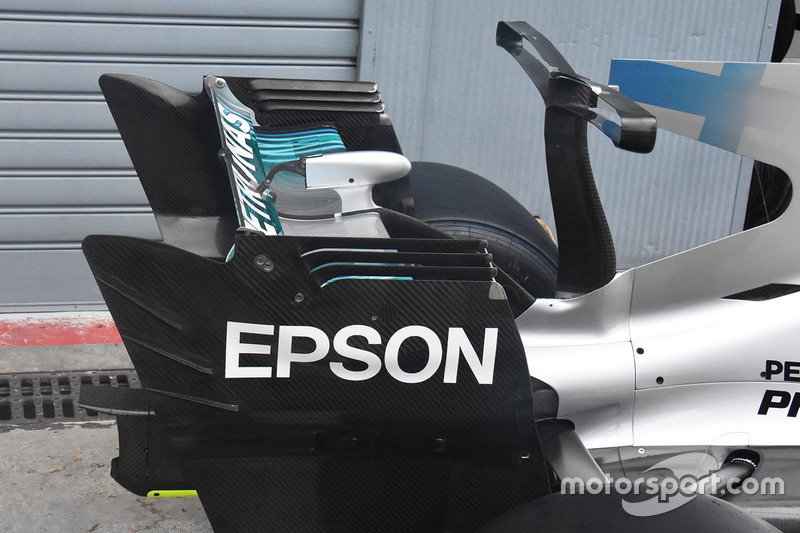

Mercedes AMG F1 W08, detalle del alerón trasero

Mercedes AMG F1 W08, detalle del alerón trasero
9/19

Mercedes ha preparado los monoplazas con un ala posterior de baja carga aerodinámica, que presenta solo tres branquias de tipo abiertas en las platinas laterales para poder desplazar el vórtice que se genera en la punta del ala.

Photo by: Giorgio Piola

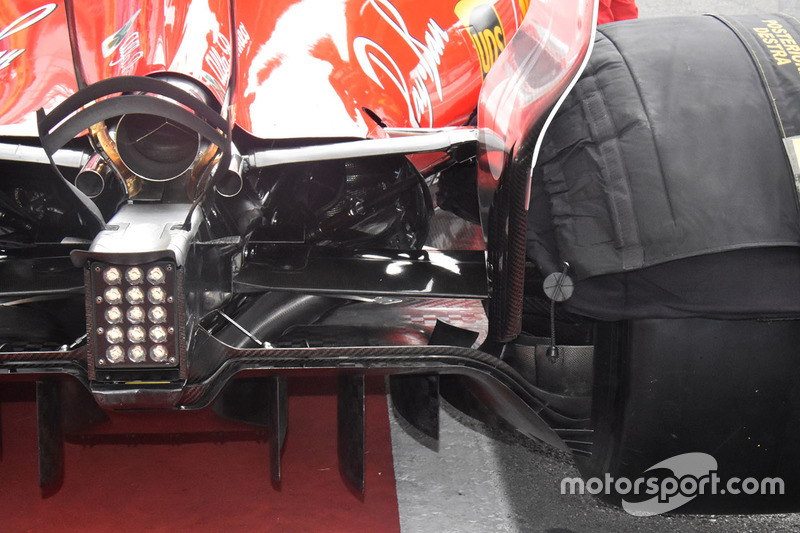

Ferrari SF70H, detalle del difusor

Ferrari SF70H, detalle del difusor
10/19

Vistazo a la parte posterior del SF70H incluyendo detalle del conjunto de deflectores del extremo del difusor, la suspensión y el escape, entre otros elementos.

Photo by: Giorgio Piola

Haas F1 Team VF-17, detalle del alerón trasero

Haas F1 Team VF-17, detalle del alerón trasero
11/19

Haas preparada para utilizar el ala en V invertida que ya se probó en Spa pero que no participó en la carrera y que presenta una zona central más delgada y una cuerda más acentuada en las extremidades. Para Monza no han montado el T-Wing.

Photo by: Giorgio Piola

Renault Sport F1 Team RS17, detalle del alerón trasero

Renault Sport F1 Team RS17, detalle del alerón trasero
12/19

El ala trasera de baja carga de Renault presenta un ala principal y un flap superior con un bajo ángulo de ataque y solo dos branquias abiertas en las platinas laterales.

Photo by: Giorgio Piola

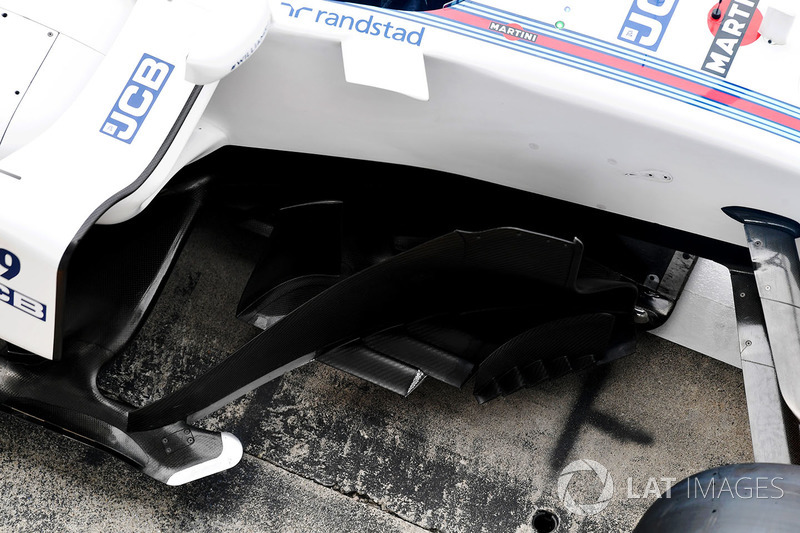

Detalle aerodinámico del suelo del Williams FW40

Detalle aerodinámico del suelo del Williams FW40
13/19

Un vistazo a la parte del suelo que precede la rueda posterior del FW40, con varios cortes en forma de L y deflectores verticales utilizados para cambiar la dirección del flujo por delante de la rueda trasera.

Detalle aerodinámico del Williams FW40

Detalle aerodinámico del Williams FW40
14/19

Vistazo a los bargeboards y apéndices aerodinámicos que se han utilizado en el FW40 en las últimas carreras. De todas maneras, destaca que el cuerno o boomerang del chasis no forma parte del setup, al menos de momento, debido a los dos puntos de fijación que se distinguen claramente en el lateral del chasis.

Red Bull Racing RB13, detalle de la zona trasera

Red Bull Racing RB13, detalle de la zona trasera
15/19

Vistazo de cerca al conjunto de frenos posteriores del RB13 mientras en coche está siendo preparado. Destacan los diferentes tratamientos de las superficies para poder gestionar el calor generado.

Scuderia Toro Rosso STR12, morro y alerón delantero

Scuderia Toro Rosso STR12, morro y alerón delantero
16/19

Se observa la inclinación del ala delantera del Toro Rosso, con la que intentan reducir el nivel de carga generado al mismo tiempo que desmontan totalmente el flap superior.

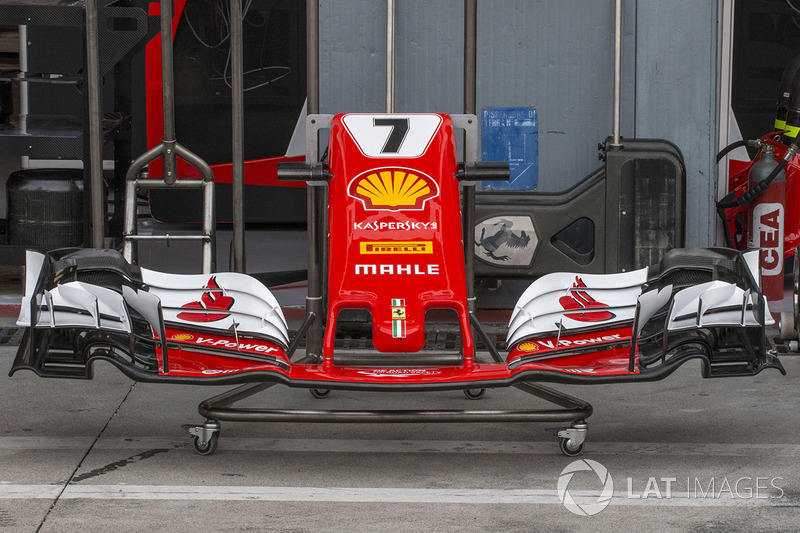

Ferrari SF70H, detalle del morro y alerón delantero

Ferrari SF70H, detalle del morro y alerón delantero
17/19

Ferrari preparó los monoplazas para salir a pista con el nuevo alerón delantero de Spa, que no tiene el deflector triangular en la parte superior de la platina lateral.

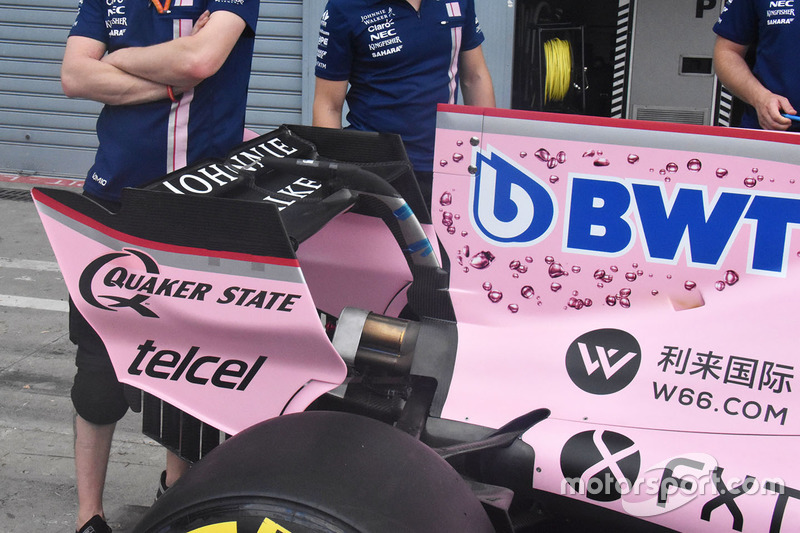

Sahara Force India VJM10, detalle trasero

Sahara Force India VJM10, detalle trasero
18/19

El ala posterior de Force India está preparada con un ángulo de ataque muy bajo y presenta platinas laterales sin branquias dado que hay que lidiar con un vórtice menos perjudicial.

Photo by: Giorgio Piola

McLaren MCL32, detalle trasero

McLaren MCL32, detalle trasero
19/19

McLaren monta un ala trasera de baja carga en Monza, muy similar al que montó en Spa, aunque sin T-Wing en forma de percha .

Photo by: Giorgio Piola
