Análisis técnico de Giorgio Piola

Galería: las mejoras técnicas de los equipos de F1 en Malasia

Una selección de las mejores imágenes técnicas de los equipos de Fórmula 1 durante el fin de semana del GP de Malasia, cortesía del gran analista Giorgio Piola, Sutton y LAT Images.

Detalle del freno delantero y el eje del Mercedes-Benz F1 W08

Detalle del freno delantero y el eje del Mercedes-Benz F1 W08
1/31

El detalle interno del montaje del freno delantero es expuesto en esta imagen antes de que el recubrimiento sea añadido.

Detalle de la suspensión delantera del Ferrari SF70H

Detalle de la suspensión delantera del Ferrari SF70H
2/31

Detalle del freno delantero y el eje del Ferrari SF70H

Detalle del freno delantero y el eje del Ferrari SF70H
3/31

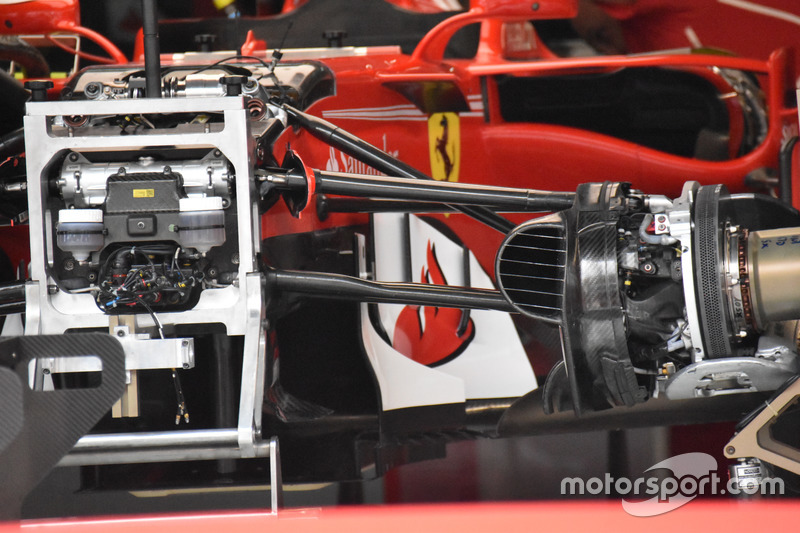

Detalle de la suspensión delantera y el chasis del Ferrari SF70H

Detalle de la suspensión delantera y el chasis del Ferrari SF70H
4/31

Una imagen desde delante del nuevo bargeboard del Ferrari y una prebargeboard con forma de bumerán.

Photo by: Giorgio Piola

Detalle del eje delantero del Red Bull Racing RB13

Detalle del eje delantero del Red Bull Racing RB13
5/31

Una bonita vista del montaje del freno delantero del Red Bull, mientras que el coche también está siendo montado.

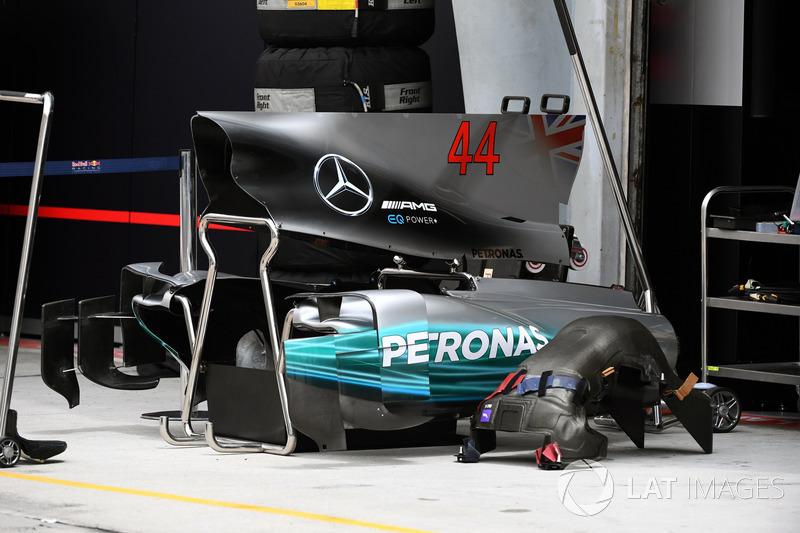

Carrocería y cubierta motor del Mercedes-Benz F1 W08

Carrocería y cubierta motor del Mercedes-Benz F1 W08
6/31

Mercedes parece llevar una aleta de tiburón más alargada de la que usó en Singapur.

Suspensión delantera del Red Bull Racing RB13

Suspensión delantera del Red Bull Racing RB13
7/31

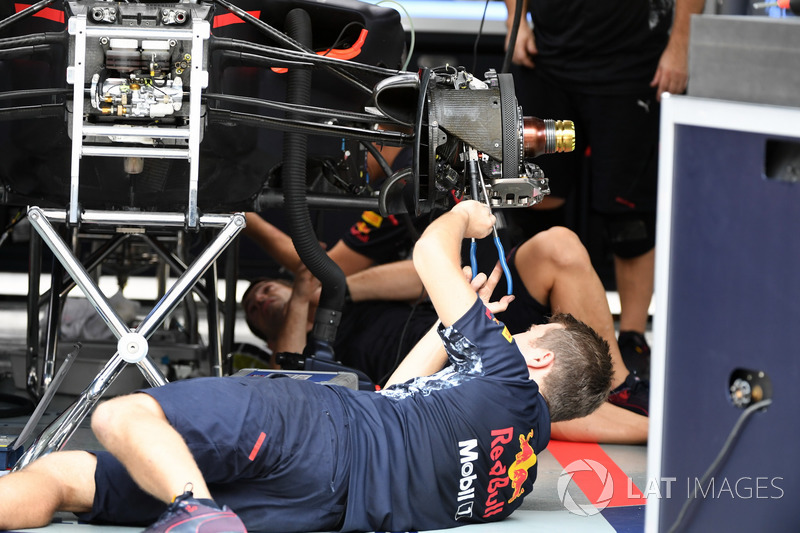

Un mecánico de Red Bull Racing trabaja en el freno delantero

Un mecánico de Red Bull Racing trabaja en el freno delantero
8/31

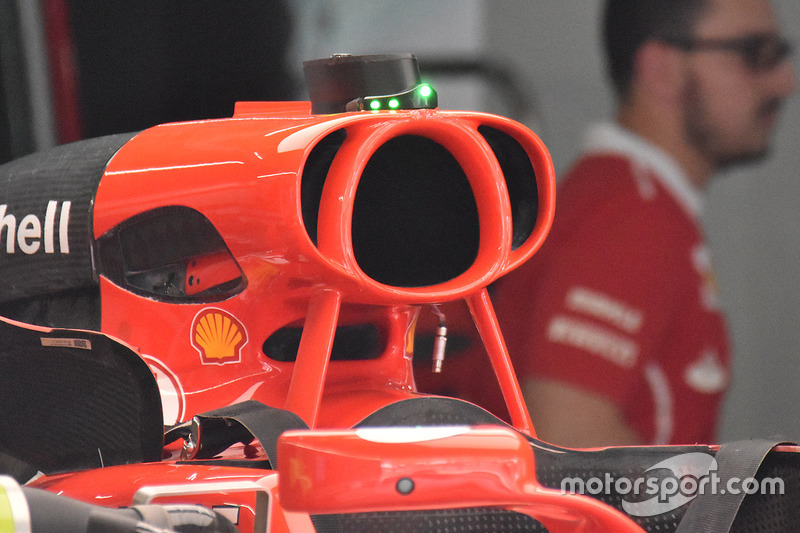

Detalle de la toma de aire del Ferrari

Detalle de la toma de aire del Ferrari
9/31

Ferrari ha incluido dos nuevos orificios a los laterales de la entrada de aire en Malasia, similares a los que vimos en Mercedes y Lotus en el pasado. Esto aumenta la capacidad de refrigeración de sistemas auxiliares como la caja de cambios y el ERS.

Photo by: Giorgio Piola

Detalle de la toma de aire de Ferrari

Detalle de la toma de aire de Ferrari
10/31

Photo by: Giorgio Piola

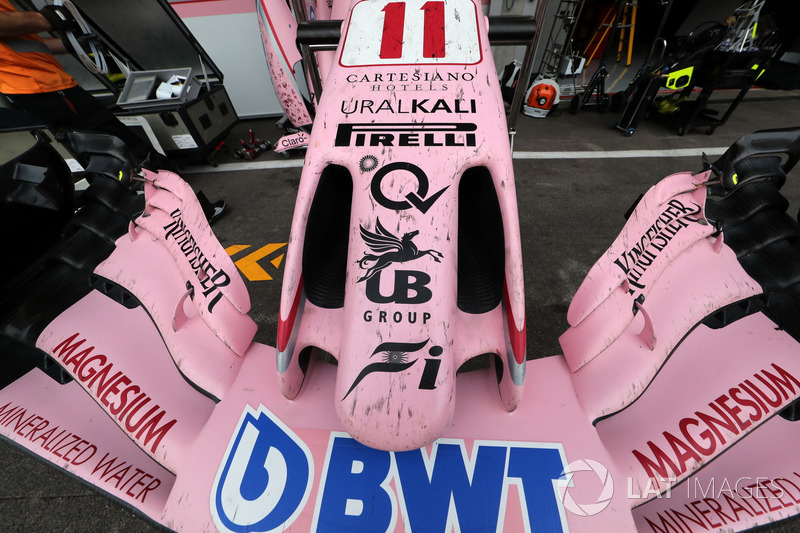

Morro y detalle del alerón delantero del Sahara Force India VJM10

Morro y detalle del alerón delantero del Sahara Force India VJM10
11/31

Parecido en forma al de la última carrera, esta terminación del morro lleva las cicatrices de la acción en pista y será limpiado antes de volver a ser usado.

Lateral del Ferrari SF70H

Lateral del Ferrari SF70H
12/31

Photo by: Giorgio Piola

Trasera del Ferrari SF70H

Trasera del Ferrari SF70H
13/31

Photo by: Giorgio Piola

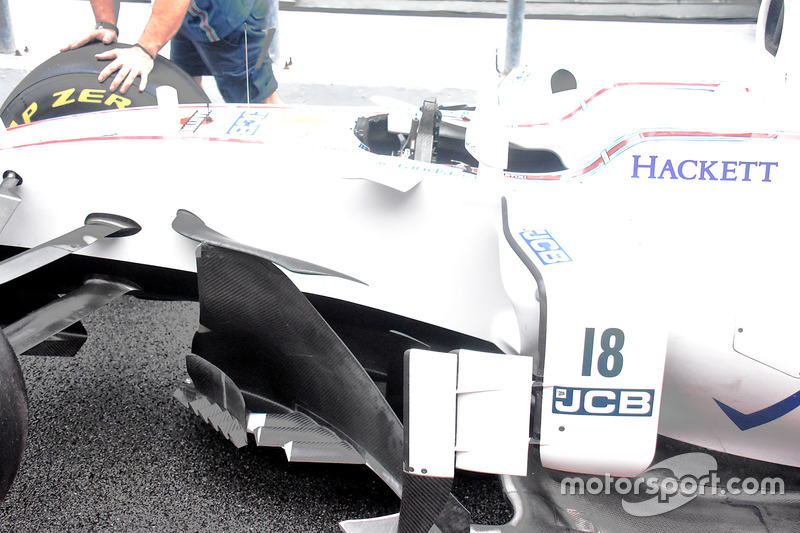

Lateral del Williams FW40

Lateral del Williams FW40
14/31

Una mirada a los deflectores revisados del Williams, introducidos en Singapur, y los ya existentes bargeboard que llevan utilizando desde hace varias carreras.

Photo by: Giorgio Piola

Morro del Mercedes AMG F1 W08

Morro del Mercedes AMG F1 W08
15/31

Photo by: Giorgio Piola

Detalle del alerón delantero del Williams

Detalle del alerón delantero del Williams
16/31

Photo by: Giorgio Piola

Detalle lateral del Williams FW40

Detalle lateral del Williams FW40
17/31

Photo by: Giorgio Piola

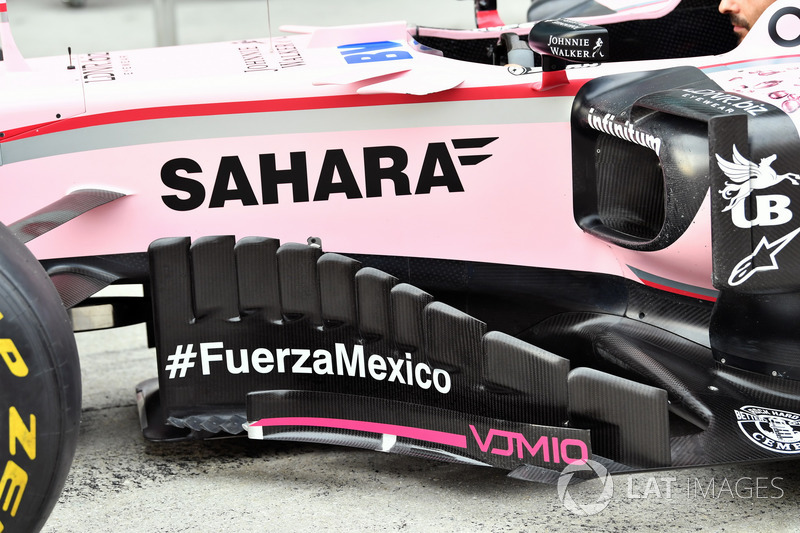

Detalle aerodinámico y del bargeboard del Sahara Force India VJM10

Detalle aerodinámico y del bargeboard del Sahara Force India VJM10
18/31

Esta configuración de bargeboard del Force India fue introducida en Hungría y se espera que vuelva de nuevo en Malasia.

Detalle aerodinámico y del alerón trasero del Mercedes-Benz F1 W08

Detalle aerodinámico y del alerón trasero del Mercedes-Benz F1 W08
19/31

Una imagen de la trasera del W08 sin la parte de refrigeración instalada muestra no solo los detalles del alerón trasero y el T-wing con sus pilares, sino también la tubería del escape.

Mecánicos de Scuderia Toro Rosso con el STR12

Mecánicos de Scuderia Toro Rosso con el STR12
20/31

El revisado STR12, con nuevos bargeboards, deflectores en los pontones y T-wing, es empujado por el pitlane.

El Ferrari SF70H en el pitlane

El Ferrari SF70H en el pitlane
21/31

Volante del Ferrari SF70H

Volante del Ferrari SF70H
22/31

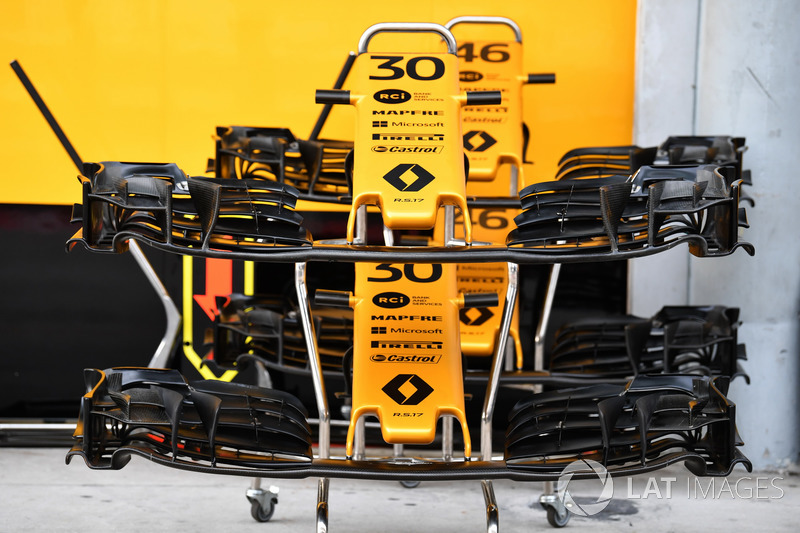

Morro y alerones delanteros del Renault Sport F1 Team RS17

Morro y alerones delanteros del Renault Sport F1 Team RS17
23/31

Dos especificaciones del alerón delantero disponible en Sepang para Renault, con diferentes flaps superiores.

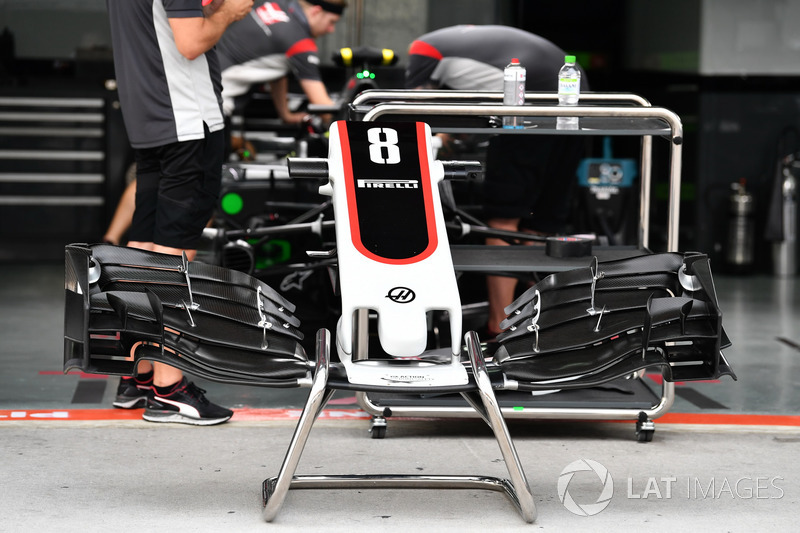

Morro y alerón delantero del Haas F1 Team VF-17

Morro y alerón delantero del Haas F1 Team VF-17
24/31

Una detallada foto del morro del VF-17 y el alerón delantero, más corto y con flaps más cerrados.

Detalle del Mercedes AMG F1 W08

Detalle del Mercedes AMG F1 W08
25/31

Mercedes ha revisado su morro en Malasia, ensanchando el borde principal de la superficie para cambiar su influencia en el flujo del aire.

Photo by: Giorgio Piola

Morros del Scuderia Toro Rosso STR12

Morros del Scuderia Toro Rosso STR12
26/31

Toro Rosso llegó a Malasia con un paquete de mejoras en su STR12, afrontando un fuerte final de temporada. El morro del coche ha sido reformado para ayudar a incorporar los más largos y más complejos pilares del alerón delantero (flechas blancas), que se alinean con los cambios hechos en el propio alerón. Estos cambios incluyen la separación del endplate en cascada en dos superficies (flechas rojas), la introducción de un canal en el endplate (flecha amarilla), una revisada forma del endplate, que incluye la eliminación de la muesca del borde de arrastre (flecha verde) y una revisión total de la forma del plano principal, incluyendo la posición y forma del arco (subrayado en amarillo).

Photo by: Giorgio Piola

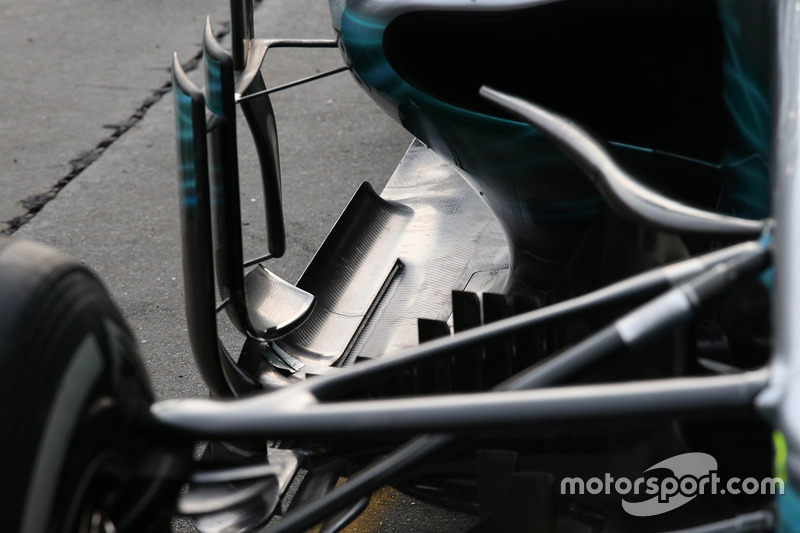

Detalle del fondo plano del Mercedes AMG F1 W08

Detalle del fondo plano del Mercedes AMG F1 W08
27/31

Una mirada al agujero longitudinal del suelo usado por el equipo desde que comenzó el año.

Photo by: Giorgio Piola

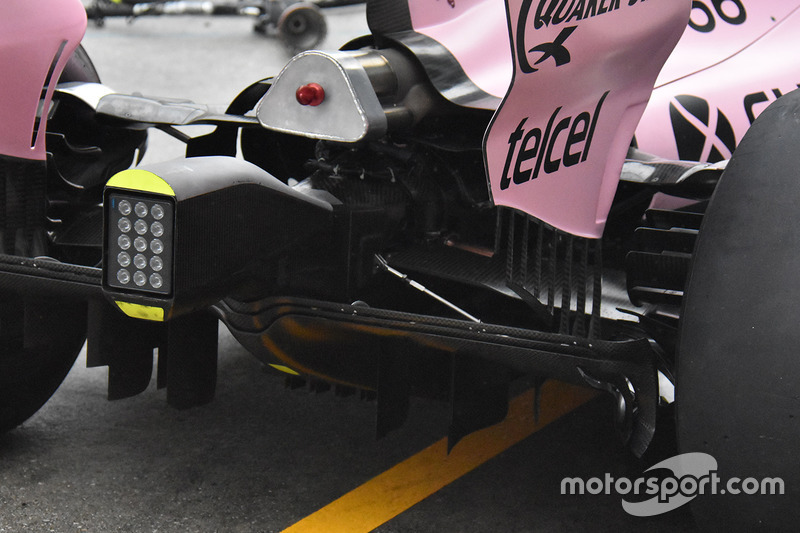

Detalle trasero del Sahara Force India F1 VJM10

Detalle trasero del Sahara Force India F1 VJM10
28/31

Force India ha llegado a Malasia con un difusor revisado. Las secciones exteriores ahora se parecen a las usadas por Red Bull, con un panel externo curvado con varias rejillas. Mientras tanto, la parte central ha sido compactada. Ambos tendrán un efecto substancial en el comportamiento del flujo del aire.

Photo by: Giorgio Piola

Detalle del morro del McLaren MCL32

Detalle del morro del McLaren MCL32
29/31

Photo by: Giorgio Piola

Scuderia Toro Rosso STR12

Scuderia Toro Rosso STR12
30/31

Los prebargeboard revisados del Toro Rosso, los deflectores de los pontones y las 'cabezas de hacha' flotantes, que son parte del nuevo conjunto de mejoras llevadas a Sepang.

Photo by: Giorgio Piola

T-wing del Scuderia Toro Rosso STR12

T-wing del Scuderia Toro Rosso STR12
31/31

Un revisado T-wing con forma de dos perchas con dos agujero en cada superficie está siendo empleado por los de Faenza en Malasia.

Photo by: Giorgio Piola
