Ferrari prueba una novedad en los escapes en Abu Dhabi

compartidos
comentarios
Ferrari prueba una novedad en los escapes en Abu Dhabi
Por:
29 nov. 2019 12:16

Ferrari ha probado un diseño de válvula de descarga dividida en la parte trasera de su Fórmula 1 en los libres 1 del GP de Abu Dhabi.

Tras haber usado una sola salida durante todo 2019, Ferrari sigue ahora la línea marcada por otros suministradores de motores de la F1 al separarla en dos diferentes, como muestran las fotos de Giorgio Piola.

Mercedes, Renault y Honda han usado la salida doble este año, y Ferrari lo hizo en 2018 en un estilo "boca de escopeta" antes de optar por una salida individual con mayor diámetro para esta temporada.

La unidad habitual del equipo parece que volverá a usarse en próximas sesiones del fin de semana y el escape mantiene el aro de metal que la sujeta.

La válvula de descarga habitual en un motor turbocargado se usa para mantener la turbina a un cierto rango de velocidades adecuadas.

El MGU-H puede también regular la velocidad a la que el turbo funciona, pero las válvulas de descarga son necesarias de todos modos para sacar el exceso de gases del escape del turbocargador para reducir la presión general.

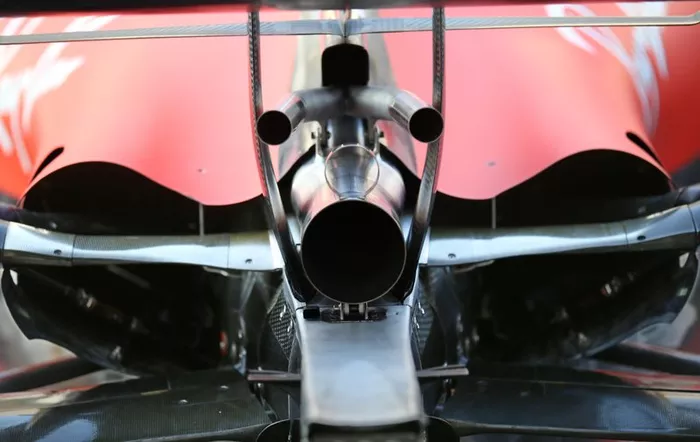

Trasera del Ferrari SF90

Trasera del Ferrari SF90

Parte del motivo de dividir esta válvula en dos es eliminar la "contrapresión" del sistema, es decir, cualquier tipo de resistencia que no permita a los gases de escape fluir libremente fuera del tubo de escape.

Estos gases generalmente se mueven en pulsos rotacionales, y por eso el tubo de escape debe estar diseñado para aliviar las fuerzas aplicadas de vuelta al turbocompresor por el movimiento de esos pulsos.

Además, la división de un tubo de escape en dos con diámetros menores ayuda a acelerar el flujo de aire hacia afuera y también reduce la presión del sistema, según la ecuación de Bernoulli.

Las válvulas de descarga están montadas por encima del tubo de escape principal, en lo que parece un intento de disparar el exceso de gases hacia la parte inferior del alerón trasero para aumentar el rendimiento.

Estas se separaron del escape principal de cara a la temporada 2016, tratando de aumentar la cantidad de sonido de la unidad de potencia.

Mira los detalles técnicos de los coches de F1 en Abu Dhabi

Galería
Lista

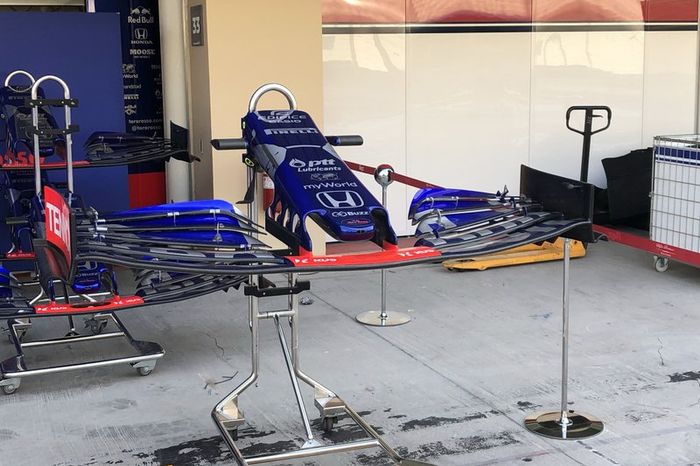

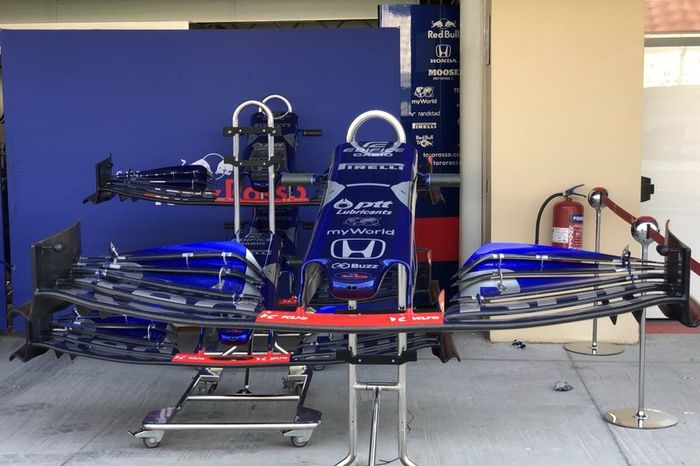

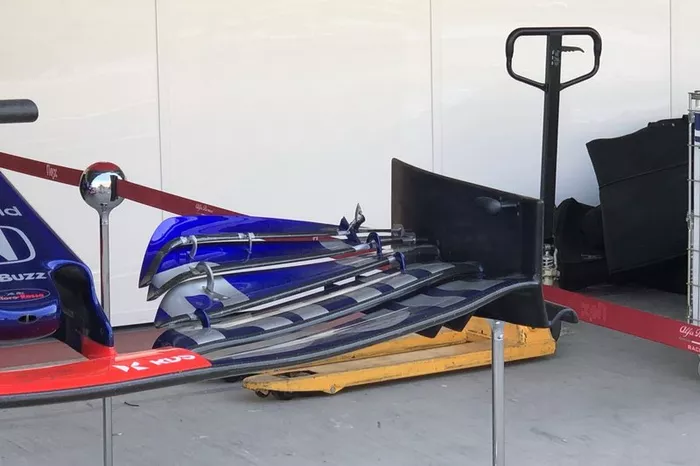

Toro Rosso STR14, alerón delantero

Toro Rosso STR14, alerón delantero
1/101

Foto de: Giorgio Piola

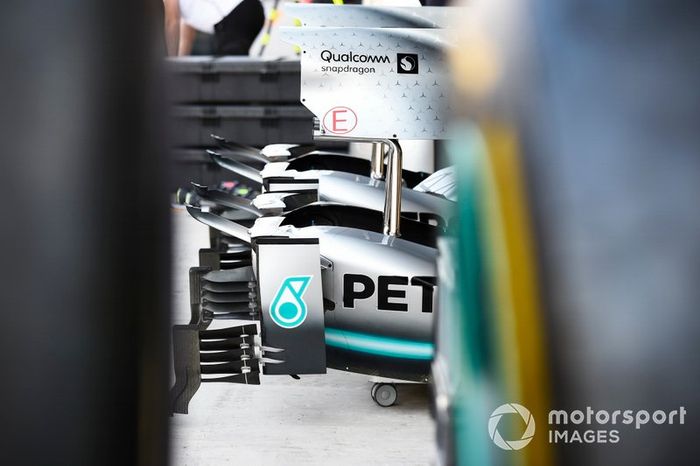

Mercedes AMG F1 W10, carrocería

Mercedes AMG F1 W10, carrocería
2/101

Foto de: Giorgio Piola

Alfa Romeo Racing C38, alerón delantero

Alfa Romeo Racing C38, alerón delantero
3/101

Foto de: Giorgio Piola

Mercedes AMG F1 W10, carrocería

Mercedes AMG F1 W10, carrocería
4/101

Foto de: Giorgio Piola

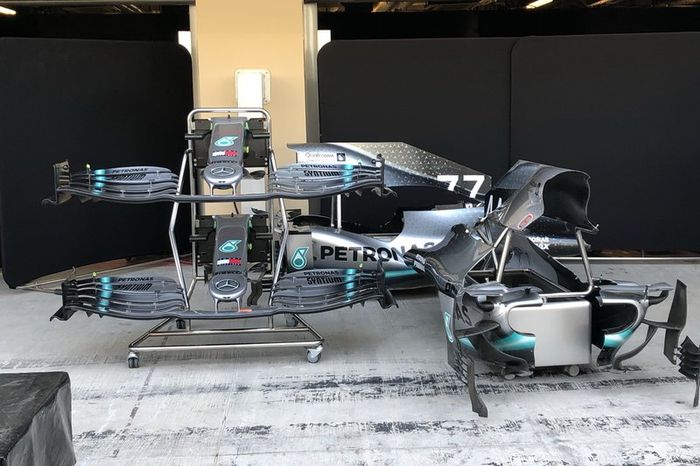

Mercedes AMG F1 W10, alerón delantero y carrocería

Mercedes AMG F1 W10, alerón delantero y carrocería
5/101

Foto de: Giorgio Piola

Toro Rosso STR14, alerón delantero

Toro Rosso STR14, alerón delantero
6/101

Foto de: Giorgio Piola

Mercedes AMG F1 W10, carrocería

Mercedes AMG F1 W10, carrocería
7/101

Foto de: Giorgio Piola

Toro Rosso STR14, alerón delantero

Toro Rosso STR14, alerón delantero
8/101

Foto de: Giorgio Piola

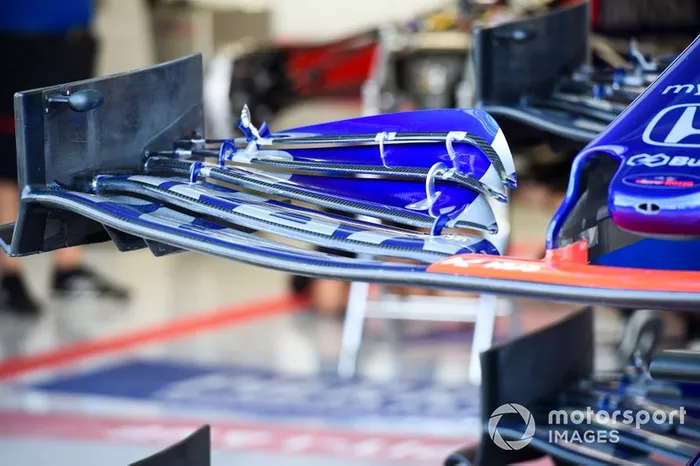

Detalle del alerón delantero del Toro Rosso STR14

Detalle del alerón delantero del Toro Rosso STR14
9/101

Foto de: Gareth Harford / Motorsport Images

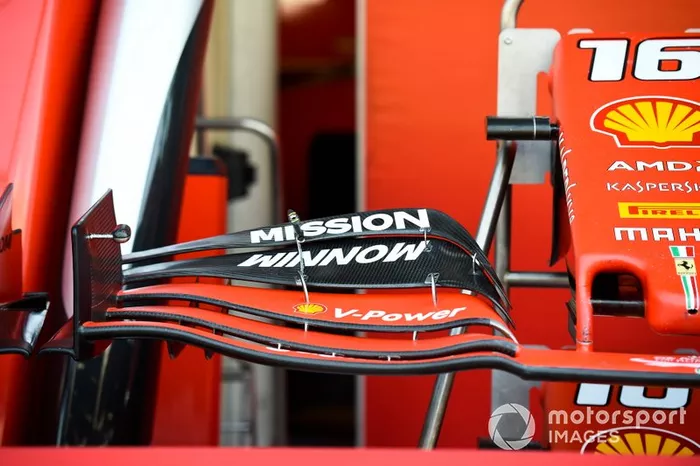

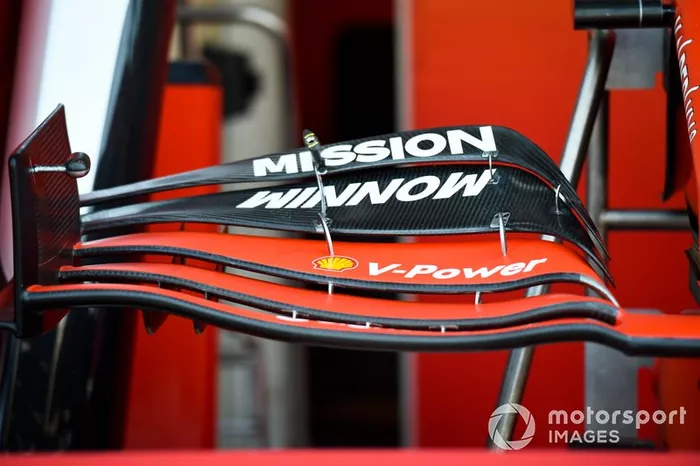

Detalle del alerón delantero del Ferrari SF90

Detalle del alerón delantero del Ferrari SF90
10/101

Foto de: Gareth Harford / Motorsport Images

Detalle del alerón delantero del Ferrari SF90

Detalle del alerón delantero del Ferrari SF90
11/101

Foto de: Gareth Harford / Motorsport Images

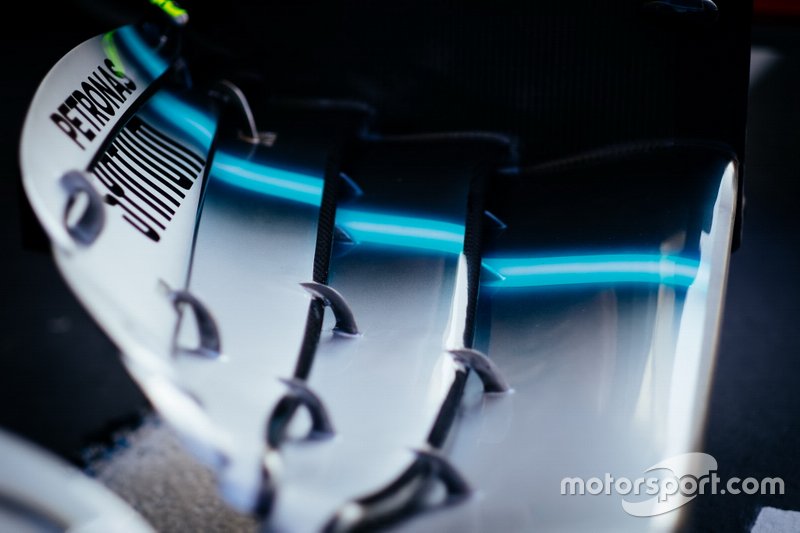

Detalle del alerón delantero del Mercedes AMG F1 W10

Detalle del alerón delantero del Mercedes AMG F1 W10
12/101

Foto de: Gareth Harford / Motorsport Images

Mercedes AMG F1 W10

Mercedes AMG F1 W10
13/101

Foto de: Gareth Harford / Motorsport Images

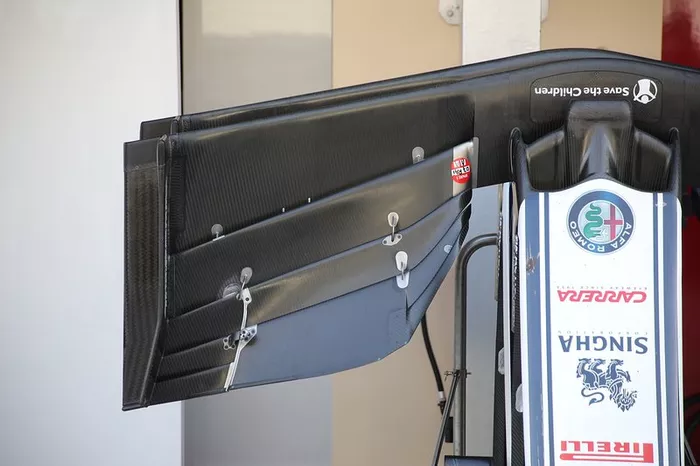

Alerón delantero del Alfa Romeo Racing C38

Alerón delantero del Alfa Romeo Racing C38
14/101

Foto de: Giorgio Piola

Alerón delantero del Alfa Romeo Racing C38

Alerón delantero del Alfa Romeo Racing C38
15/101

Foto de: Giorgio Piola

Detalle del alerón delantero del Renault R.S.19

Detalle del alerón delantero del Renault R.S.19
16/101

Foto de: Gareth Harford / Motorsport Images

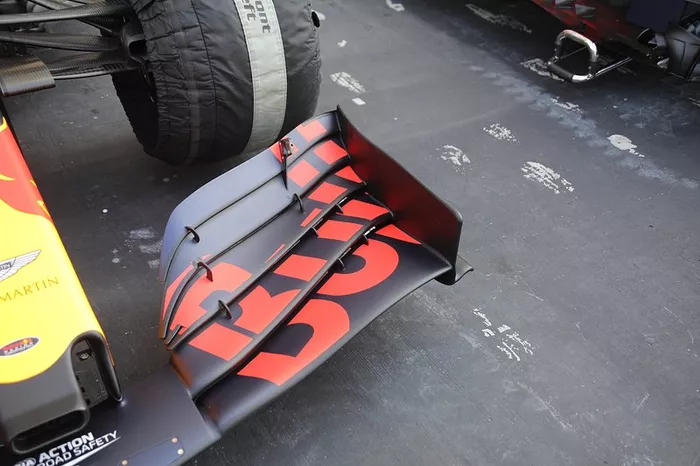

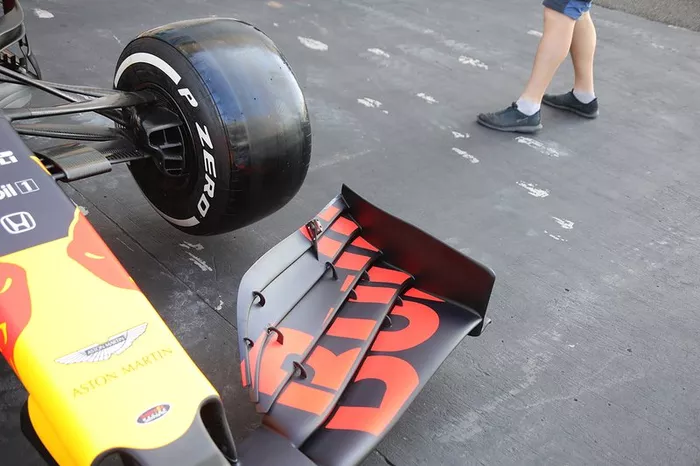

Alerón delantero del Red Bull Racing RB15

Alerón delantero del Red Bull Racing RB15
17/101

Foto de: Giorgio Piola

Alerón delantero del Red Bull Racing RB15

Alerón delantero del Red Bull Racing RB15
18/101

Foto de: Giorgio Piola

Pontones del Red Bull Racing RB15

Pontones del Red Bull Racing RB15
19/101

Foto de: Giorgio Piola

Pontones del Red Bull Racing RB15

Pontones del Red Bull Racing RB15
20/101

Foto de: Giorgio Piola

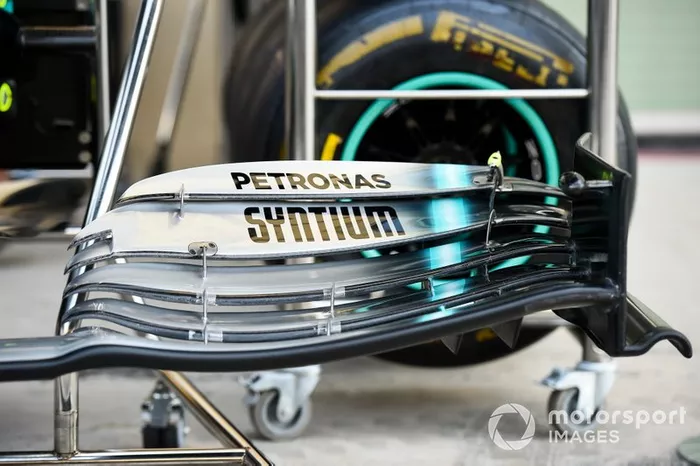

Detalle del alerón delantero del Mercedes AMG F1 W10

Detalle del alerón delantero del Mercedes AMG F1 W10
21/101

Foto de: Giorgio Piola

Detalle del alerón delantero del Mercedes AMG F1 W10

Detalle del alerón delantero del Mercedes AMG F1 W10
22/101

Foto de: Giorgio Piola

Detalle del alerón delantero del Mercedes AMG F1 W10

Detalle del alerón delantero del Mercedes AMG F1 W10
23/101

Foto de: Giorgio Piola

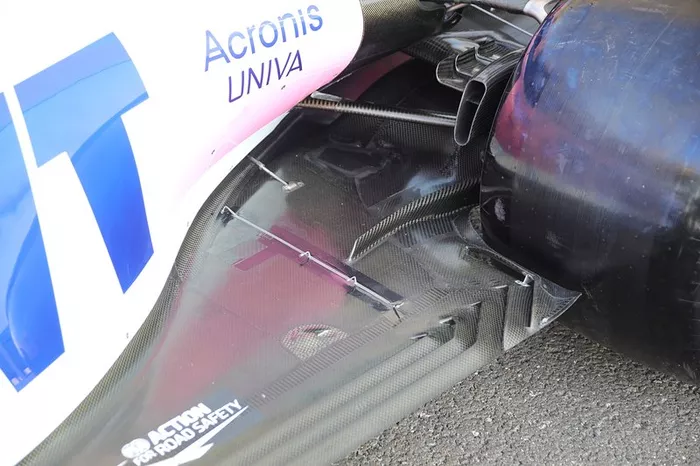

Detalle del Racing Point RP19

Detalle del Racing Point RP19
24/101

Foto de: Giorgio Piola

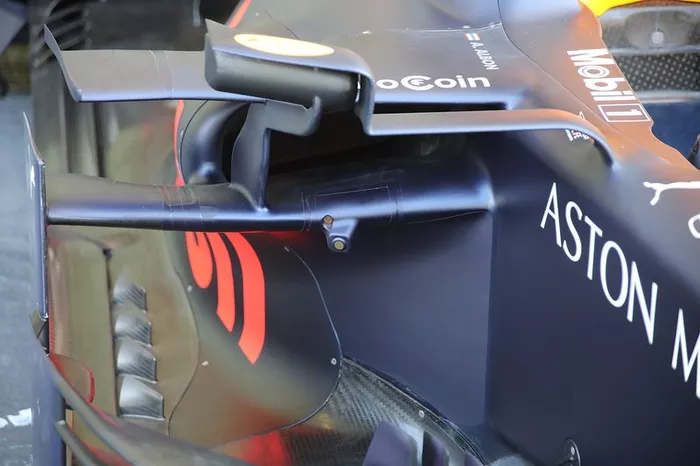

Pontones del RB15 de Red Bull Racing RB15

Pontones del RB15 de Red Bull Racing RB15
25/101

Foto de: Giorgio Piola

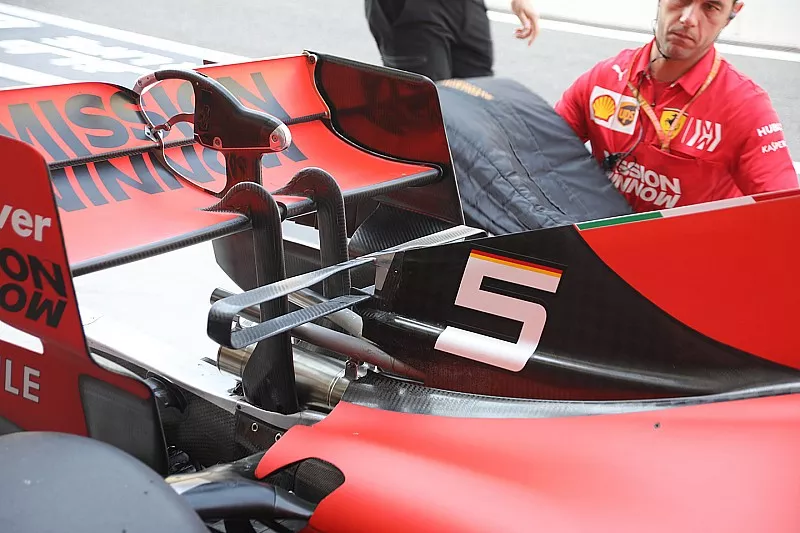

Trasera del Ferrari SF90

Trasera del Ferrari SF90
26/101

Foto de: Giorgio Piola

Trasera del Ferrari SF90

Trasera del Ferrari SF90
27/101

Foto de: Giorgio Piola

Mercedes AMG F1

Mercedes AMG F1
28/101

Foto de: Erik Junius

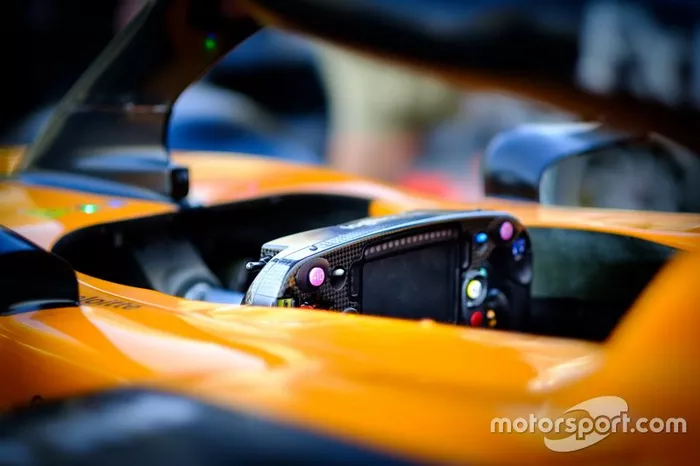

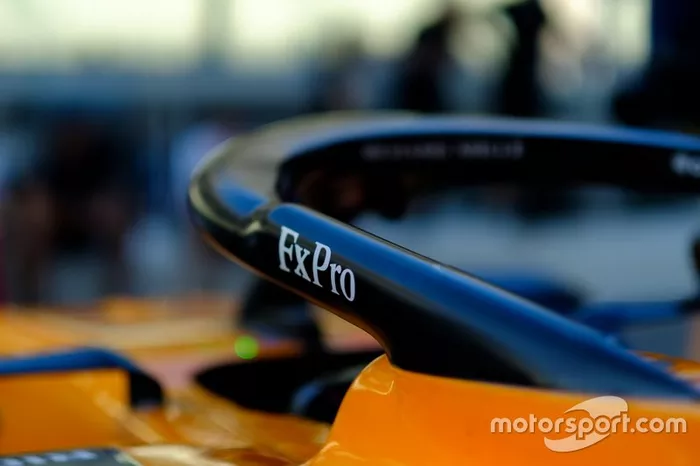

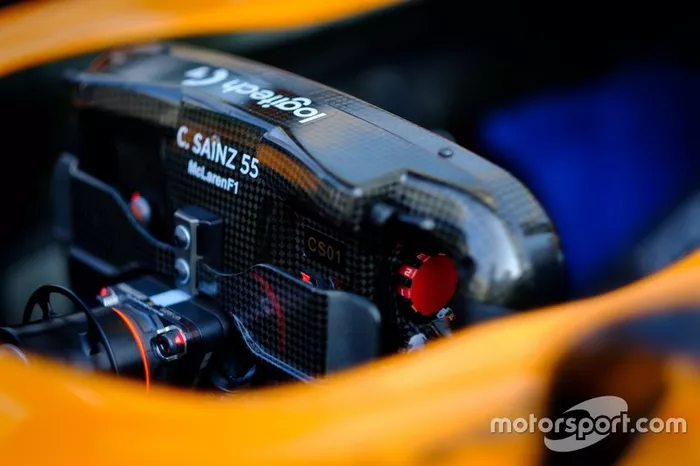

McLaren MCL34

McLaren MCL34
29/101

Foto de: Erik Junius

McLaren MCL34

McLaren MCL34
30/101

Foto de: Erik Junius

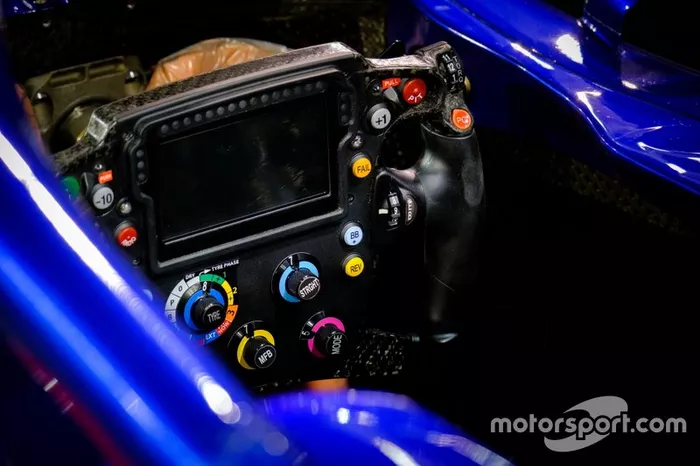

Toro Rosso STR14

Toro Rosso STR14
31/101

Foto de: Erik Junius

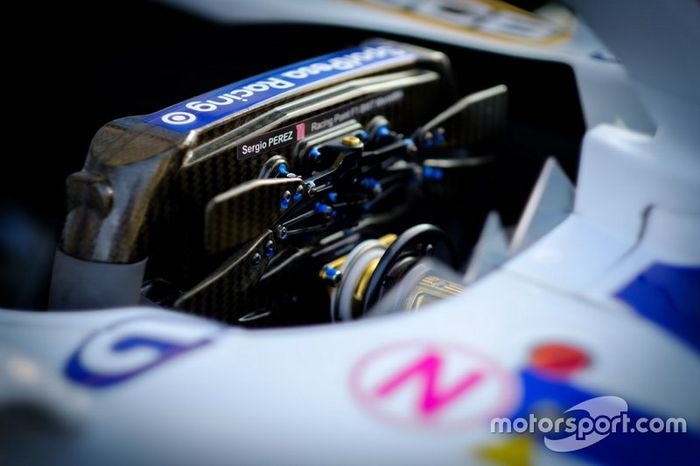

Sergio Perez, Racing Point

Sergio Perez, Racing Point
32/101

Foto de: Erik Junius

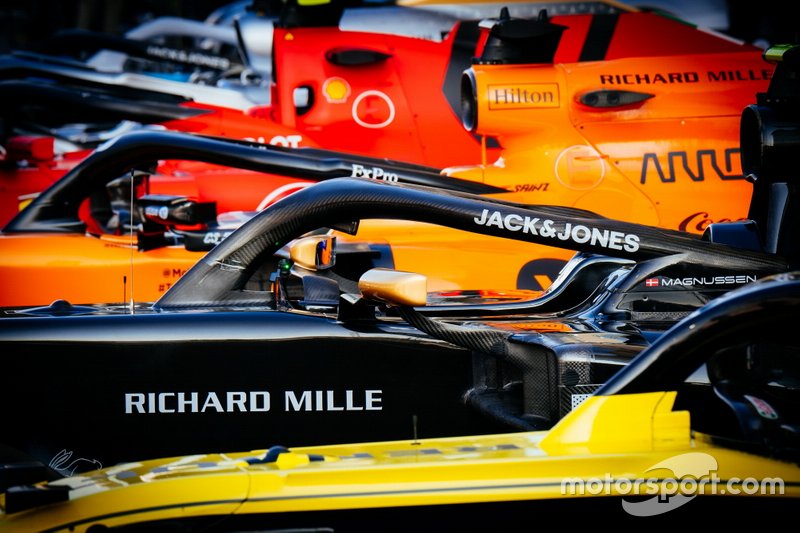

Renault F1 Team R.S.19,Haas F1 Team VF-19 ,McLaren MCL34, Ferrari SF90

Renault F1 Team R.S.19,Haas F1 Team VF-19 ,McLaren MCL34, Ferrari SF90
33/101

Foto de: Erik Junius

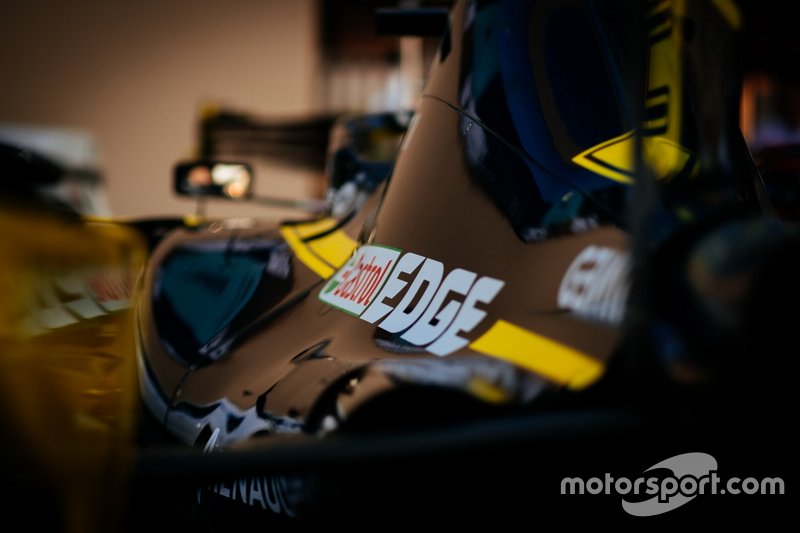

Renault F1 Team R.S.19

Renault F1 Team R.S.19
34/101

Foto de: Erik Junius

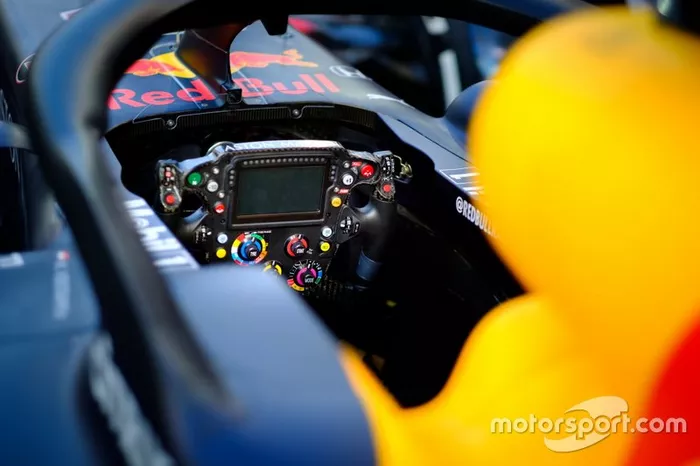

Red Bull Racing RB15

Red Bull Racing RB15
35/101

Foto de: Erik Junius

Red Bull Racing RB15 Pitstop

Red Bull Racing RB15 Pitstop
36/101

Foto de: Erik Junius

Red Bull Racing RB15 Pitstop

Red Bull Racing RB15 Pitstop
37/101

Foto de: Erik Junius

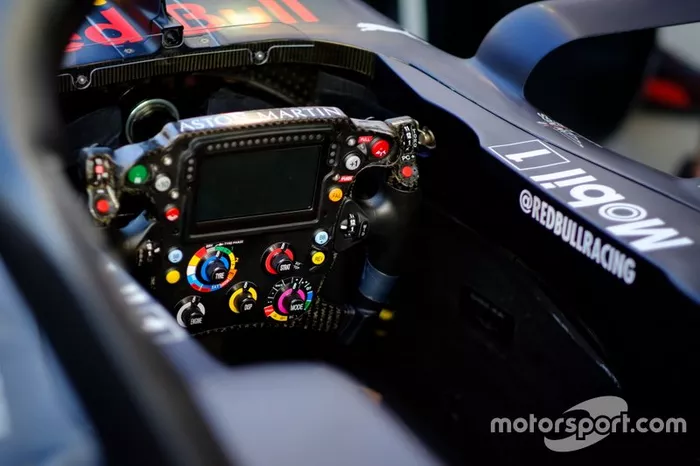

Red Bull Racing RB15

Red Bull Racing RB15
38/101

Foto de: Erik Junius

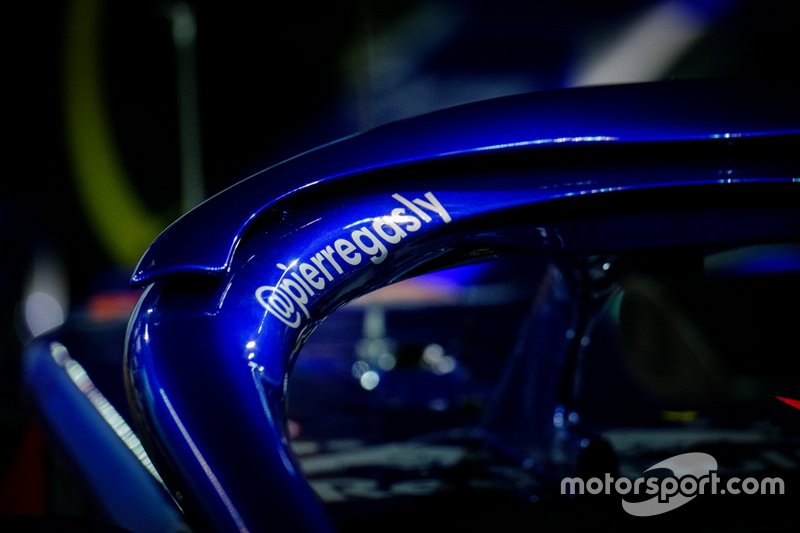

Pierre Gasly, Toro Rosso STR14

Pierre Gasly, Toro Rosso STR14
39/101

Foto de: Erik Junius

Racing Point

Racing Point
40/101

Foto de: Erik Junius

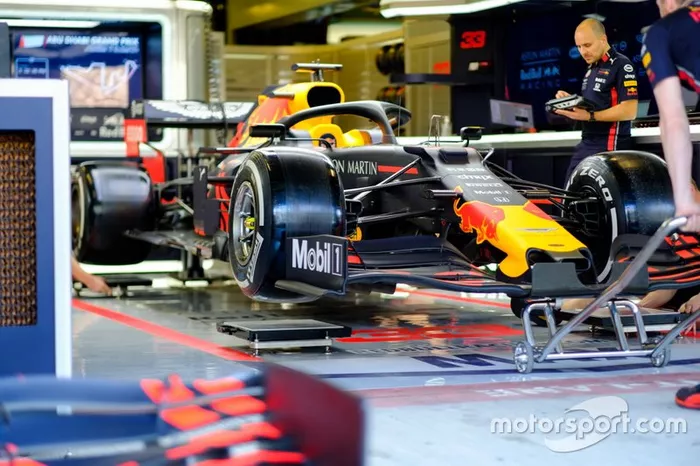

Red Bull Racing RB15

Red Bull Racing RB15
41/101

Foto de: Erik Junius

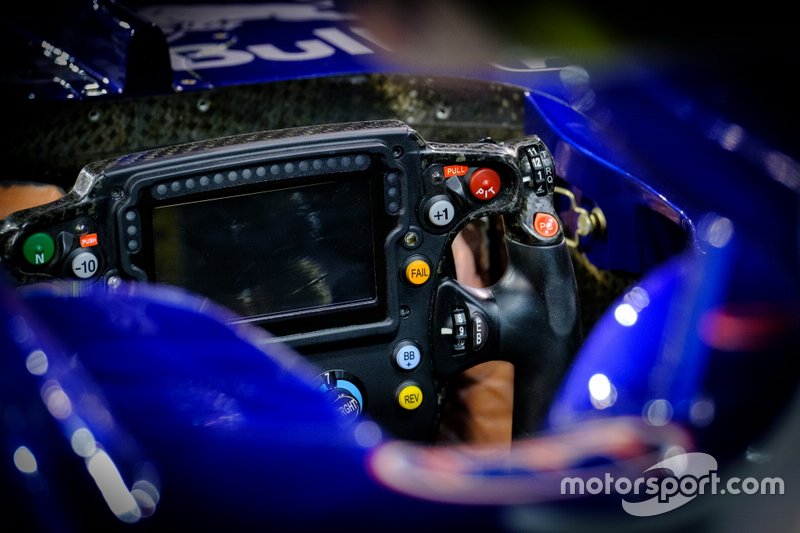

Pierre Gasly, Toro Rosso

Pierre Gasly, Toro Rosso
42/101

Foto de: Erik Junius

Mercedes AMG F1, Ferrari SF90, McLaren MCL34, Haas F1 Team VF-19 , Renault F1 Team R.S.19, Racing Point

Mercedes AMG F1, Ferrari SF90, McLaren MCL34, Haas F1 Team VF-19 , Renault F1 Team R.S.19, Racing Point
43/101

Foto de: Erik Junius

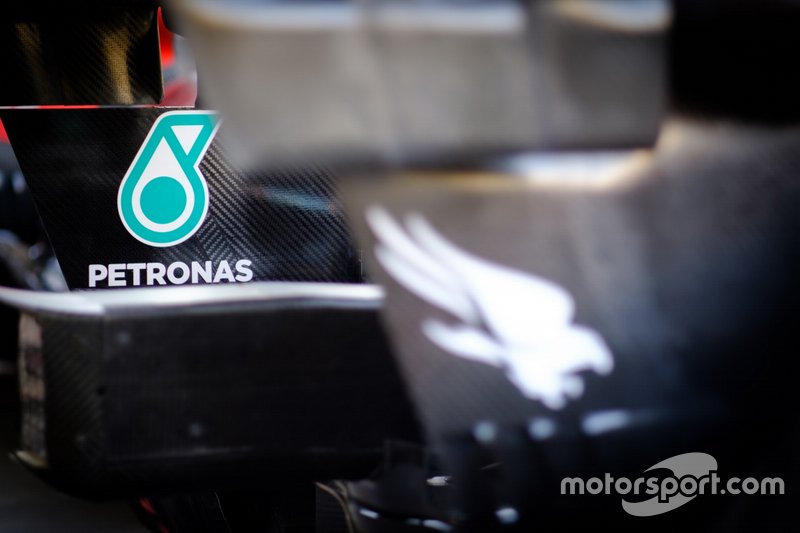

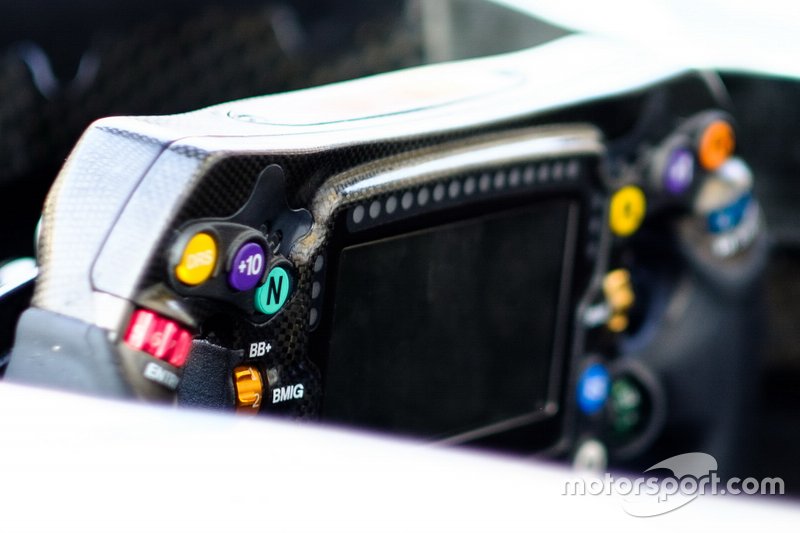

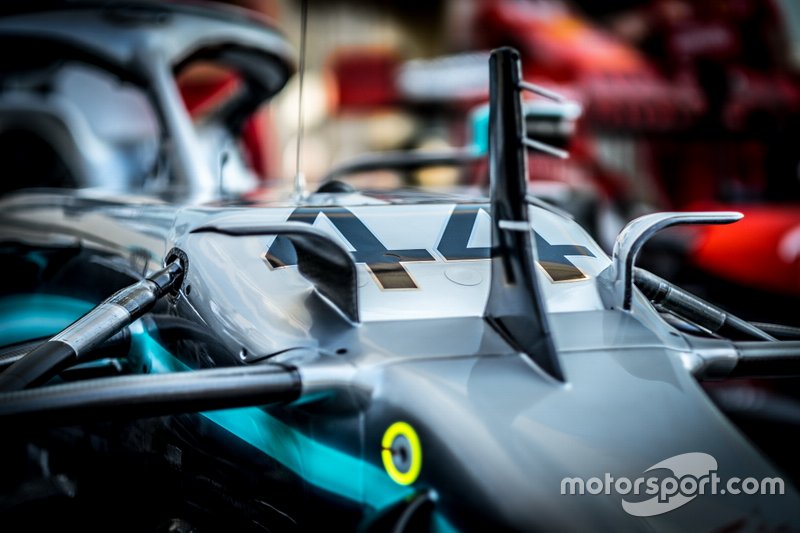

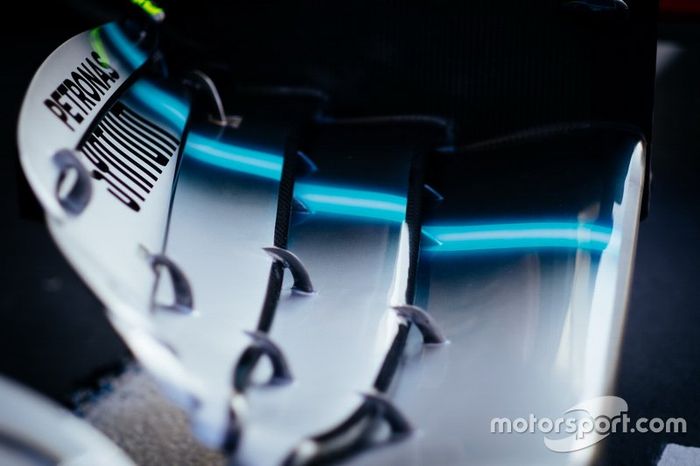

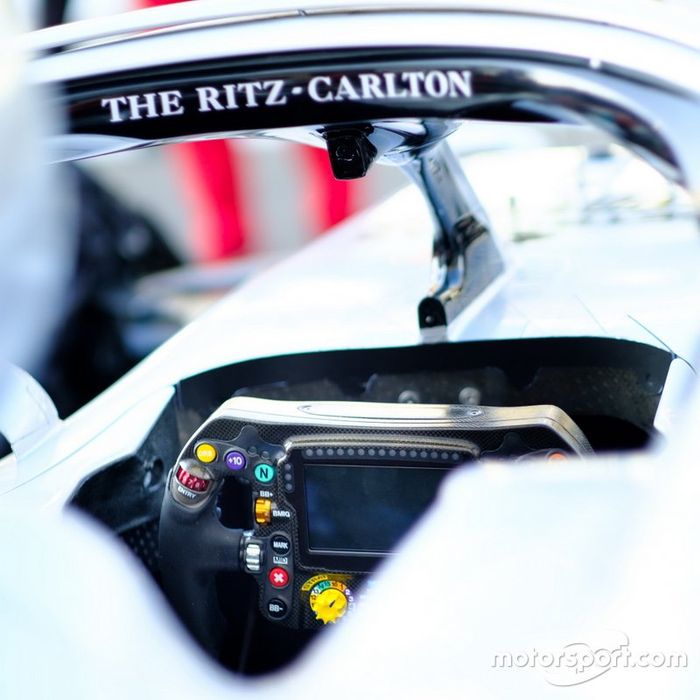

Mercedes AMG F1 W10

Mercedes AMG F1 W10
44/101

Foto de: Erik Junius

Mercedes AMG F1 W10

Mercedes AMG F1 W10
45/101

Foto de: Erik Junius

Mercedes AMG F1 W10

Mercedes AMG F1 W10
46/101

Foto de: Erik Junius

Mercedes AMG F1 W10

Mercedes AMG F1 W10
47/101

Foto de: Erik Junius

Mercedes AMG F1 W10

Mercedes AMG F1 W10
48/101

Foto de: Erik Junius

Mercedes AMG F1 W10

Mercedes AMG F1 W10
49/101

Foto de: Erik Junius

Mercedes AMG F1 W10

Mercedes AMG F1 W10
50/101

Foto de: Erik Junius

Mercedes AMG F1 W10

Mercedes AMG F1 W10
51/101

Foto de: Erik Junius

Mercedes AMG F1 W10

Mercedes AMG F1 W10
52/101

Foto de: Erik Junius

McLaren MCL34

McLaren MCL34
53/101

Foto de: Erik Junius

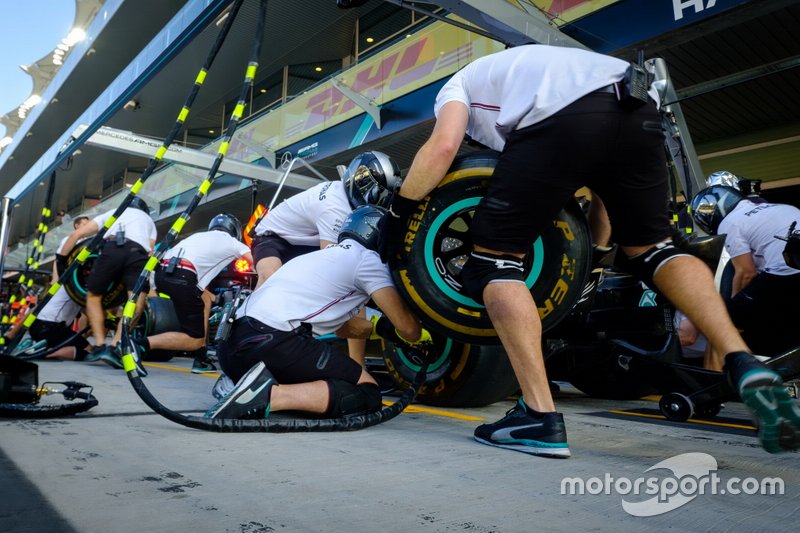

Mercedes AMG F1 Pitstop

Mercedes AMG F1 Pitstop
54/101

Foto de: Erik Junius

McLaren MCL34, alerón delantero

McLaren MCL34, alerón delantero
55/101

Foto de: Erik Junius

Mercedes AMG F1 Pitstop

Mercedes AMG F1 Pitstop
56/101

Foto de: Erik Junius

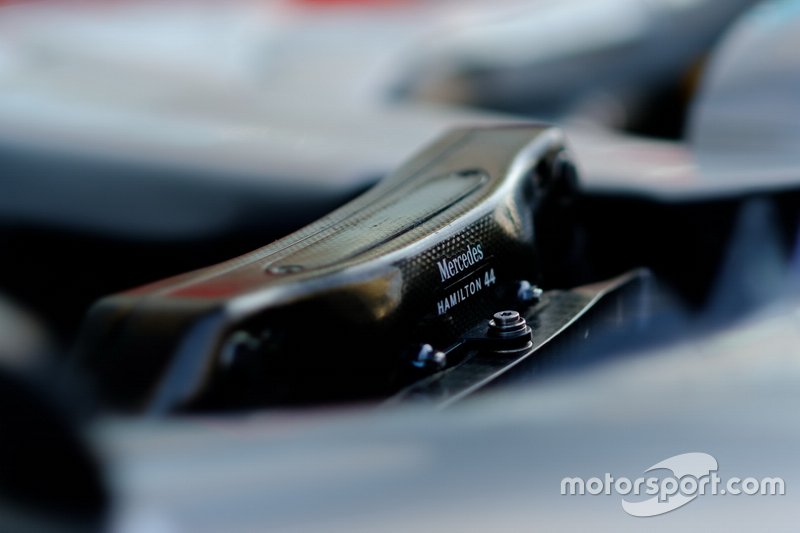

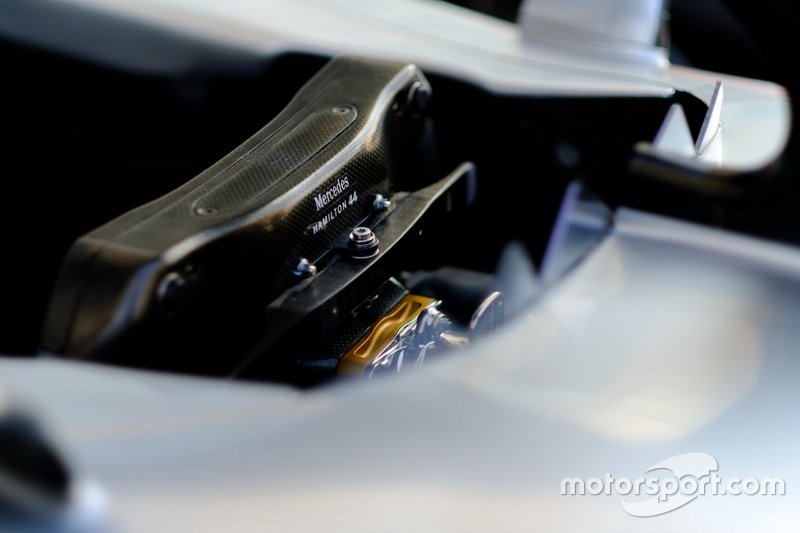

Lewis Hamilton, Mercedes AMG F1 W10

Lewis Hamilton, Mercedes AMG F1 W10
57/101

Foto de: Erik Junius

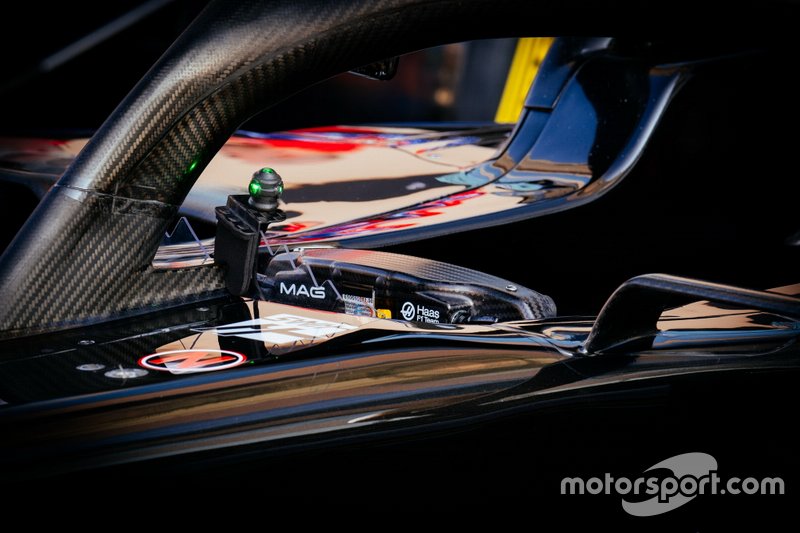

Kevin Magnussen, Haas F1 Team VF-19

Kevin Magnussen, Haas F1 Team VF-19
58/101

Foto de: Erik Junius

Lewis Hamilton, Mercedes AMG F1 W10

Lewis Hamilton, Mercedes AMG F1 W10
59/101

Foto de: Erik Junius

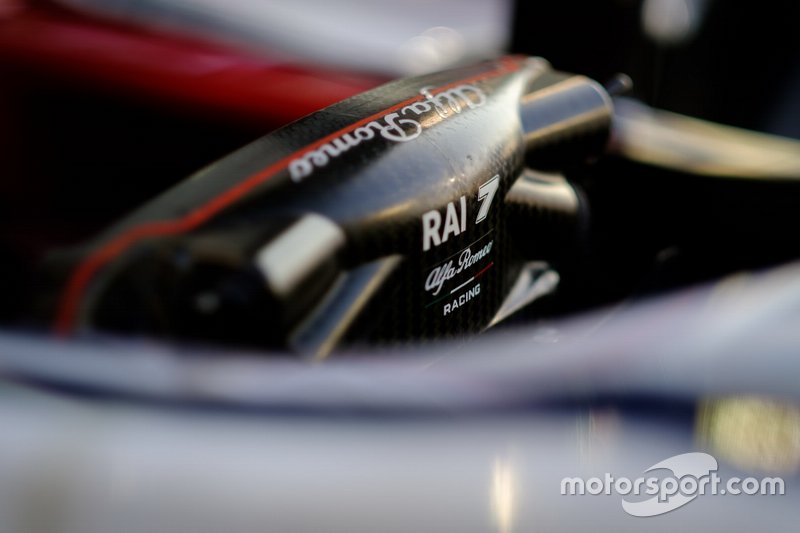

Kimi Raikkonen, Alfa Romeo Racing C38

Kimi Raikkonen, Alfa Romeo Racing C38
60/101

Foto de: Erik Junius

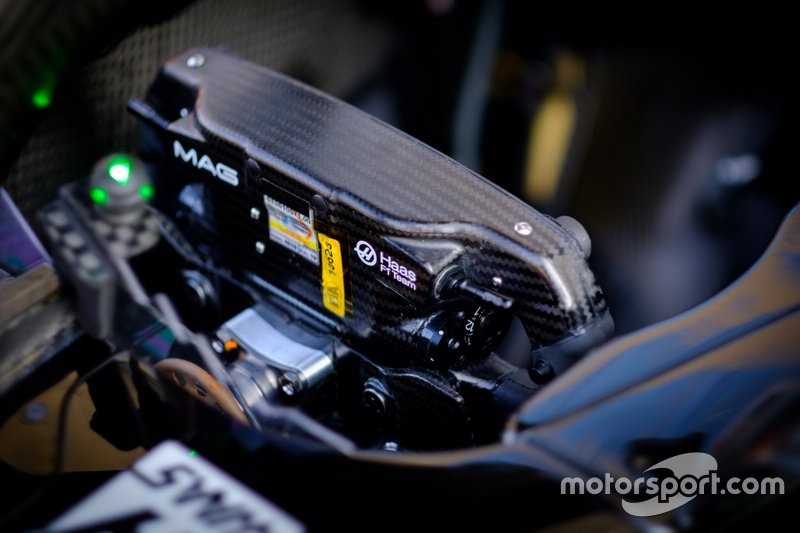

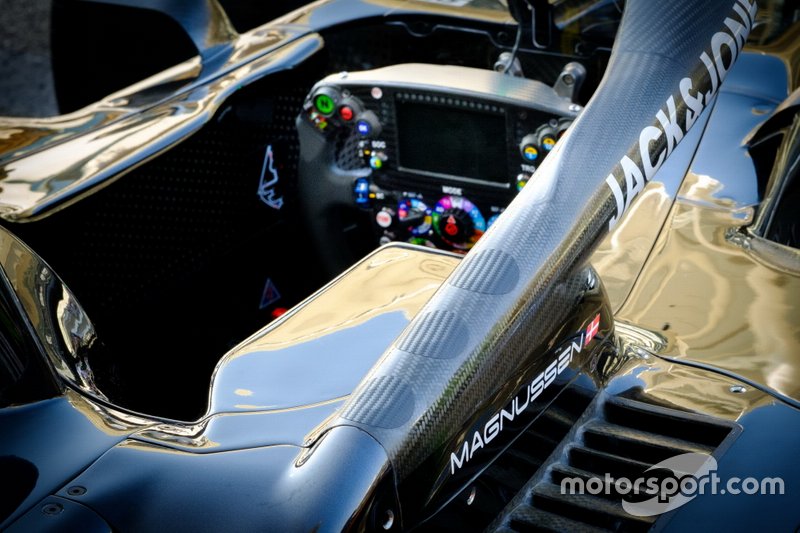

Haas F1 Team VF-19

Haas F1 Team VF-19
61/101

Foto de: Erik Junius

Haas F1 Team VF-19

Haas F1 Team VF-19
62/101

Foto de: Erik Junius

Ferrari SF90, Mercedes AMG F1, Racing Point, Renault F1 Team R.S.19

Ferrari SF90, Mercedes AMG F1, Racing Point, Renault F1 Team R.S.19
63/101

Foto de: Erik Junius

Haas F1 Team VF-19

Haas F1 Team VF-19
64/101

Foto de: Erik Junius

Haas F1 Team VF-19

Haas F1 Team VF-19
65/101

Foto de: Erik Junius

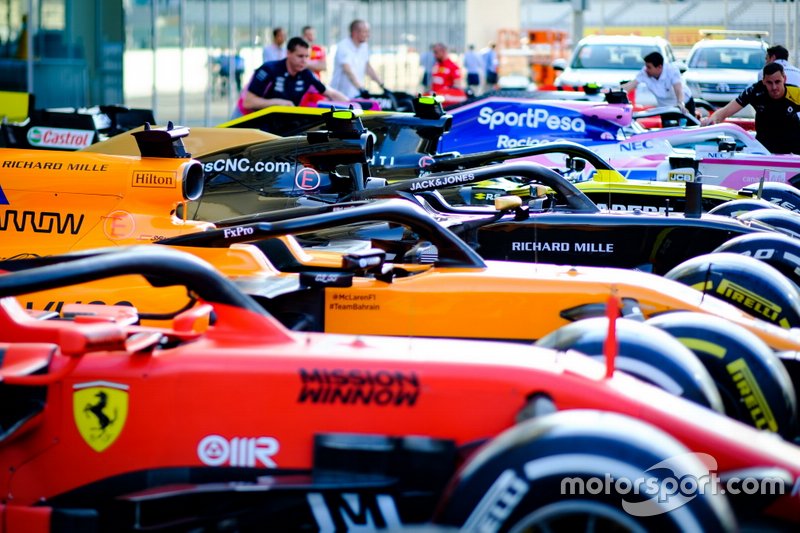

Ferrari SF90, McLaren MCL34,Haas F1 Team VF-19 , Renault F1 Team R.S.19, Racing Point

Ferrari SF90, McLaren MCL34,Haas F1 Team VF-19 , Renault F1 Team R.S.19, Racing Point
66/101

Foto de: Erik Junius

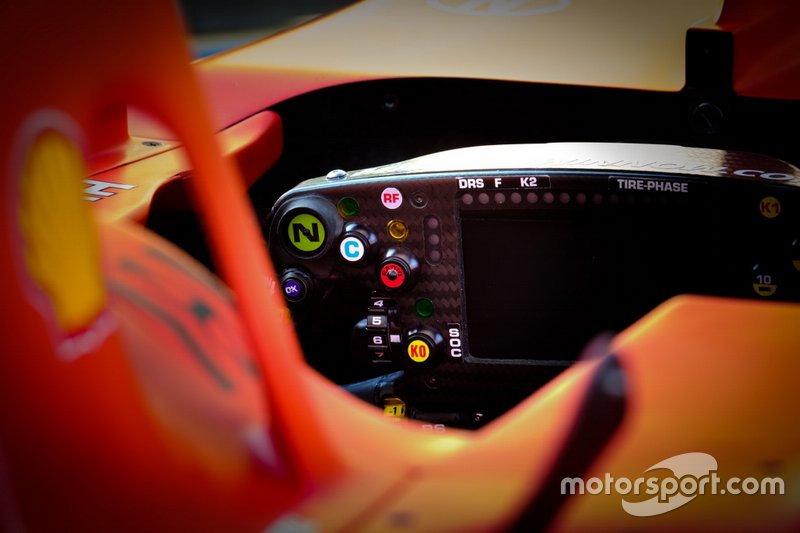

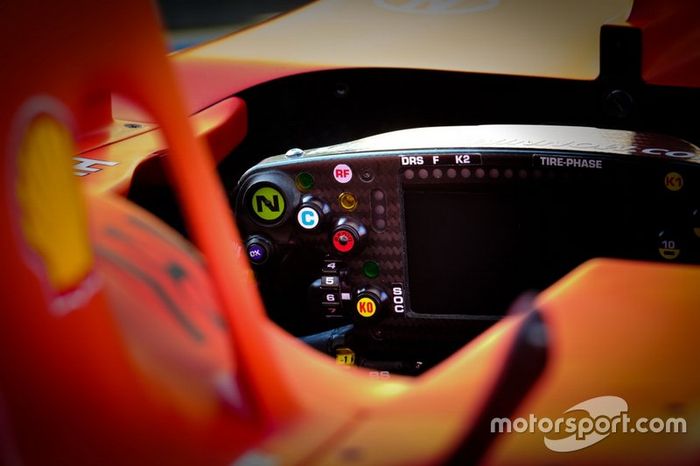

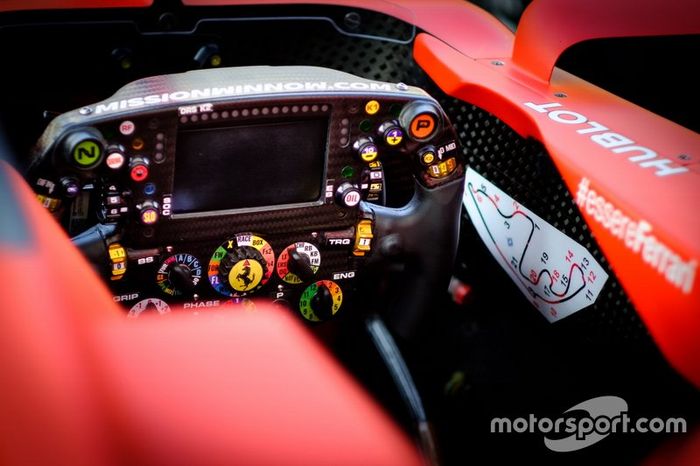

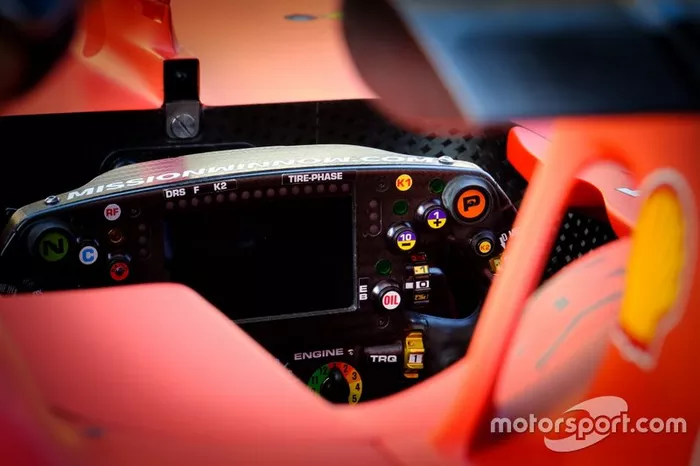

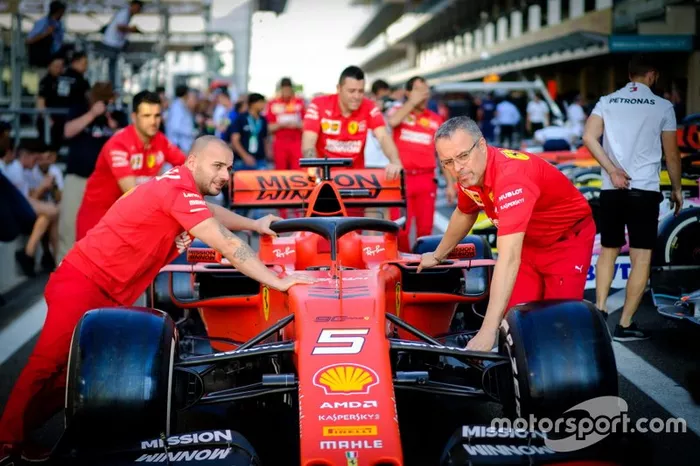

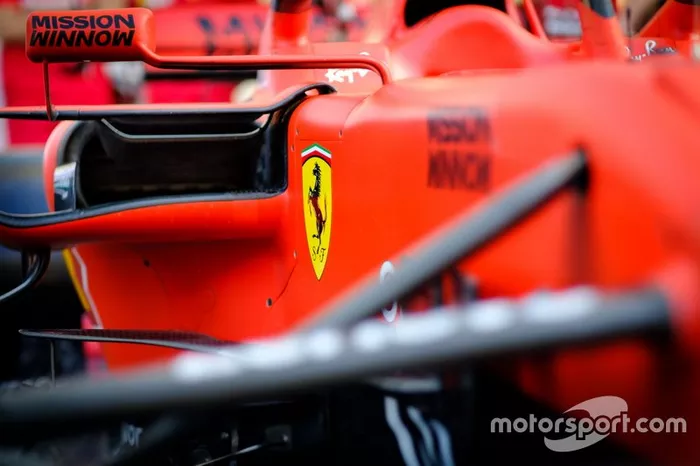

Ferrari SF90

Ferrari SF90
67/101

Foto de: Erik Junius

Ferrari SF90

Ferrari SF90
68/101

Foto de: Erik Junius

Ferrari SF90

Ferrari SF90
69/101

Foto de: Erik Junius

Daniel Ricciardo, Renault F1 Team R.S.19

Daniel Ricciardo, Renault F1 Team R.S.19
70/101

Foto de: Erik Junius

Ferrari SF90

Ferrari SF90
71/101

Foto de: Erik Junius

Ferrari SF90

Ferrari SF90
72/101

Foto de: Erik Junius

Ferrari SF90

Ferrari SF90
73/101

Foto de: Erik Junius

Ferrari SF90

Ferrari SF90
74/101

Foto de: Erik Junius

Ferrari SF90

Ferrari SF90
75/101

Foto de: Erik Junius

Ferrari SF90

Ferrari SF90
76/101

Foto de: Erik Junius

Alfa Romeo Racing C38

Alfa Romeo Racing C38
77/101

Foto de: Erik Junius

Alfa Romeo Racing C38

Alfa Romeo Racing C38
78/101

Foto de: Erik Junius

Alfa Romeo Racing C38

Alfa Romeo Racing C38
79/101

Foto de: Erik Junius

Un Mercedes AMG F1 W10 se somete a escrutinio técnico

Un Mercedes AMG F1 W10 se somete a escrutinio técnico
80/101

Foto de: Zak Mauger / Motorsport Images

Romain Grosjean, Haas F1 Team, utiliza una pistola de ruedas frente a Kevin Magnussen, Haas F1 Team

Romain Grosjean, Haas F1 Team, utiliza una pistola de ruedas frente a Kevin Magnussen, Haas F1 Team
81/101

Foto de: Andrew Hone / Motorsport Images

Un Mercedes AMG F1 W10 se somete a escrutinio técnico

Un Mercedes AMG F1 W10 se somete a escrutinio técnico
82/101

Foto de: Zak Mauger / Motorsport Images

Romain Grosjean, Haas F1 Team, utiliza una pistola de ruedas frente a Kevin Magnussen, Haas F1 Team

Romain Grosjean, Haas F1 Team, utiliza una pistola de ruedas frente a Kevin Magnussen, Haas F1 Team
83/101

Foto de: Andrew Hone / Motorsport Images

Romain Grosjean, Haas F1 Team, practica un pit stop

Romain Grosjean, Haas F1 Team, practica un pit stop
84/101

Foto de: Andrew Hone / Motorsport Images

Kevin Magnussen, del equipo Haas F1, utiliza una pistola de ruedas durante un entrenamiento de pit stop

Kevin Magnussen, del equipo Haas F1, utiliza una pistola de ruedas durante un entrenamiento de pit stop
85/101

Foto de: Andrew Hone / Motorsport Images

Kevin Magnussen, del equipo Haas F1, utiliza una pistola de ruedas durante un entrenamiento de pit stop

Kevin Magnussen, del equipo Haas F1, utiliza una pistola de ruedas durante un entrenamiento de pit stop
86/101

Foto de: Andrew Hone / Motorsport Images

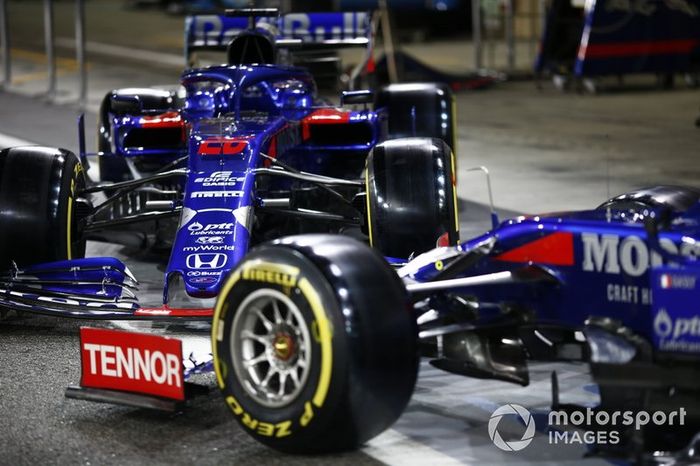

El Toro Rosso STR14 en el pit lane

El Toro Rosso STR14 en el pit lane
87/101

Foto de: Andrew Hone / Motorsport Images

El Toro Rosso STR14 en el pit lane

El Toro Rosso STR14 en el pit lane
88/101

Foto de: Andrew Hone / Motorsport Images

Casco de Pierre Gasly, Toro Rosso

Casco de Pierre Gasly, Toro Rosso
89/101

Foto de: Andrew Hone / Motorsport Images

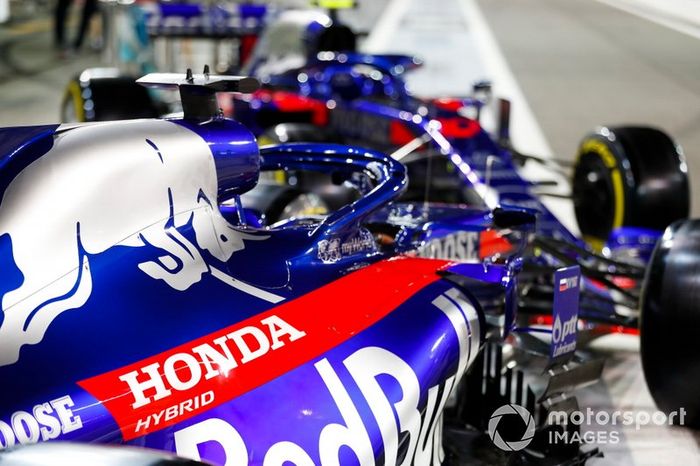

Los Toro Rosso STR14

Los Toro Rosso STR14
90/101

Foto de: Zak Mauger / Motorsport Images

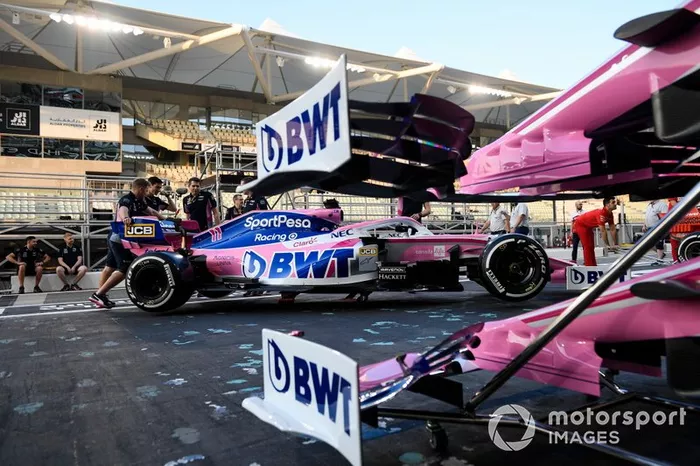

El monoplaza de Sergio Pérez Racing Point RP19

El monoplaza de Sergio Pérez Racing Point RP19
91/101

Foto de: Gareth Harford / Motorsport Images

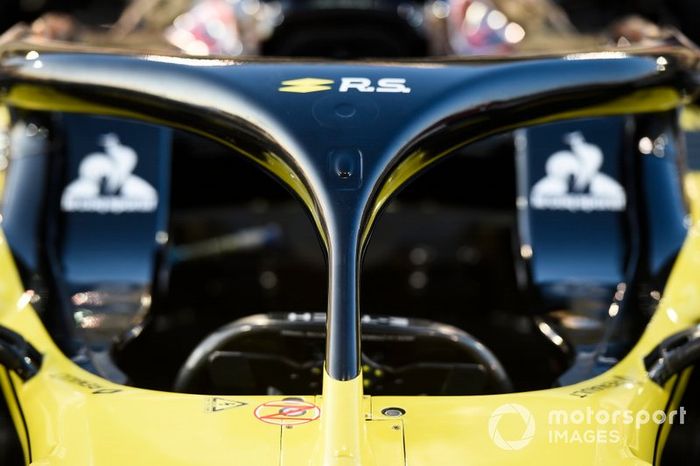

Detalle del halo Renault R.S.19

Detalle del halo Renault R.S.19
92/101

Foto de: Gareth Harford / Motorsport Images

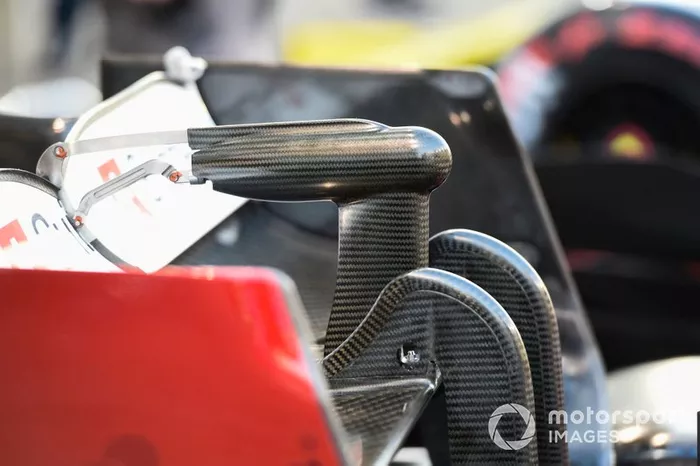

Detalle del alerón trasero Alfa Romeo Racing C38

Detalle del alerón trasero Alfa Romeo Racing C38
93/101

Foto de: Gareth Harford / Motorsport Images

Detalle del alerón trasero de un Alfa Romeo Racing C38

Detalle del alerón trasero de un Alfa Romeo Racing C38
94/101

Foto de: Gareth Harford / Motorsport Images

Detalle del escape del Alfa Romeo Racing C38

Detalle del escape del Alfa Romeo Racing C38
95/101

Foto de: Gareth Harford / Motorsport Images

Detalle del alerón delantero de Racing Point

Detalle del alerón delantero de Racing Point
96/101

Foto de: Gareth Harford / Motorsport Images

Detalle de la suspensión delantera Alfa Romeo Racing C38

Detalle de la suspensión delantera Alfa Romeo Racing C38
97/101

Foto de: Gareth Harford / Motorsport Images

Detalle de la cubierta del motor de Racing Point

Detalle de la cubierta del motor de Racing Point
98/101

Foto de: Gareth Harford / Motorsport Images

Detalle de la nariz de Racing Point

Detalle de la nariz de Racing Point
99/101

Foto de: Gareth Harford / Motorsport Images

Un logo de Honda en la cubierta motor del coche de Max Verstappen, el Red Bull Racing RB15

Un logo de Honda en la cubierta motor del coche de Max Verstappen, el Red Bull Racing RB15
100/101

Foto de: Andrew Hone / Motorsport Images

Un mecánico, dentro del Ferrari SF90

Un mecánico, dentro del Ferrari SF90
101/101

Foto de: Simon Galloway / Motorsport Images

(Pulsa 'Versión completa' más abajo si no puedes ver las fotos)

Siguiente artículo
Vídeo: el despiste de Vettel en Abu Dhabi

Artículo Anterior

Vídeo: el despiste de Vettel en Abu Dhabi

Siguiente artículo

Por qué es tan "molesta" la incertidumbre sobre los Pirelli de 2020

Por qué es tan "molesta" la incertidumbre sobre los Pirelli de 2020

Sobre este artículo

Campeonatos Fórmula 1
Evento GP de Abu Dhabi
Lugar Yas Marina Circuit
Equipos Ferrari Compra Ahora
Autor Jake Boxall-Legge
