El uso del conducto S divide a Mercedes y Red Bull en la lucha por el título
El conducto 'S' ha sido un elemento básico de la Fórmula 1 desde 2012, cuando Sauber introdujo esta solución para corregir las deficiencias aerodinámicas provocadas por el morro escalonado. Así lo utilizan ahora los dos contendientes por el campeonato.
Giorgio Piola Matthew Somerfield
Editado: 3 oct 2021, 6:59
Copiar enlace
Compartir en Viber
Análisis técnico de Giorgio Piola
Análisis proporcionado por Giorgio Piola
El conducto 'S' se denominó así debido a la forma de los conductos alojados en el espacio de 150 mm que se le permitió ocupar por delante de la línea central de la rueda delantera.
Aunque el diseño sigue llevando exactamente el mismo nombre casi una década después, las complejidades han aumentado un poco con los años.

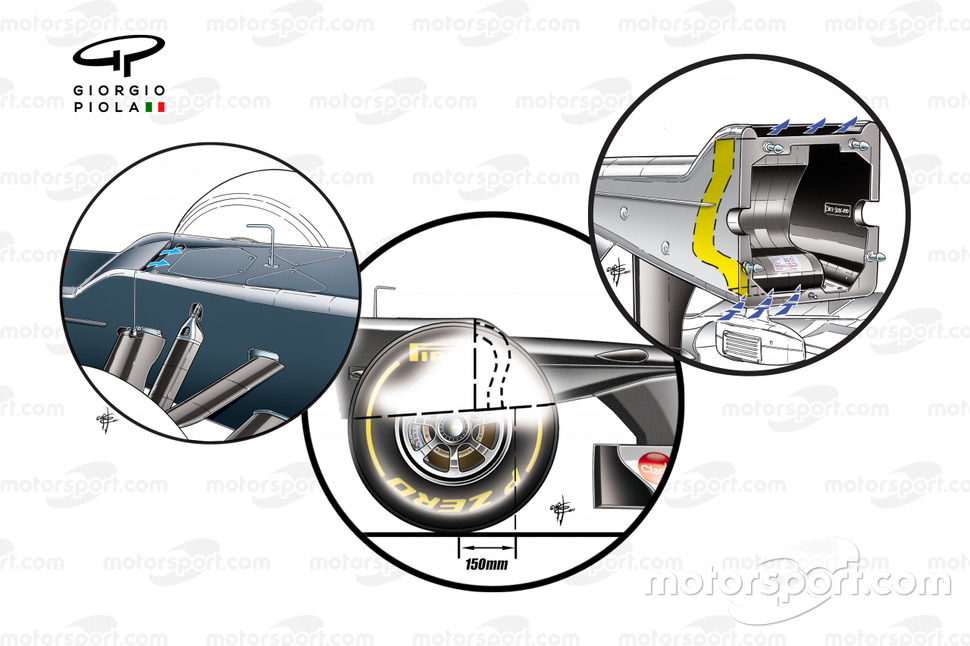

Conducto S del Sauber C31
El punto de inflexión llegó en 2016 cuando tanto Toro Rosso como Mercedes encontraron una solución que les permitió colocar la entrada en una posición mucho más adelantada, como había sido el caso de la anterior interpretación del conducto del morro utilizado por Ferrari en 2008.
Eso fue posible gracias a una interpretación de las normas de la sección única, lo que significó que la entrada no era realmente un agujero, sino más bien una abertura en forma de concha de almeja.
Se realizó un corte a través del conjunto, que mantenía la sección única requerida por la normativa.
Por eso, cuando se mira en la entrada de esta clase de soluciones se ven separadores que ayudan a los equipos a mantener esa legalidad.
(Desliza la flecha para mirar la comparativa)
Actualmente, solo un equipo de la parrilla no tiene un conducto 'S' en su coche, McLaren, y todos los demás han pasado los últimos años afinando los suyos.
En la parte delantera de la parrilla, Mercedes y Red Bull son similares al tener conjuntos de morro con una "capa" unida al cuerpo principal.
Sin embargo, la composición interna y externa de los diversos conductos 'S' siguen siendo muy diferentes, como se puede ver aquí en las últimas ilustraciones de Giorgio Piola.
(Desliza la flecha para mirar la comparativa)
Ambos tienen entradas a ambos lados del morro en posición adelantada, para ayudar a que el aire ingrese antes a la zona.
Pero mientras que Mercedes mantiene canales separados a la derecha y a la izquierda para alimentar el flujo de aire a la salida alojada en el panel de la carrocería que luego se monta en el chasis, Red Bull tiene los suyos fusionados en un solo canal que alimenta una salida mucho más estrecha.
Hay varias razones por las que un equipo puede optar por un formato de diseño sobre otro para la tubería interna del conducto 'S'.
Sin embargo, la más obvia es la composición de la estructura interna del morro, que debe ser capaz de superar los estrictos requisitos de las pruebas de choque de la FIA.
(Desliza la flecha para mirar la comparativa)
Al hablar del morro de Red Bull, es interesante observar los cambios que el equipo ha realizado en su montaje para mejorar el flujo bajo el chasis.
Se puede observar que mientras la mayoría de los equipos, como Mercedes, crean una estrecha cola de bote bajo el morro hacia la sección central de la capa, Red Bull ha optado por una apertura más amplia.
Esta abertura ahora encaja en la sección bajo el chasis donde el equipo solía alojar sus paletas giratorias, y proporciona un paso controlado para el flujo de aire capturado bajo el morro.
Más de F1:
- Técnica: las diferencias de Red Bull y Mercedes en la batalla 2021
- 10 cosas que aprendimos del GP de Rusia de F1 2021
- Así es la revolución del nuevo motor de Ferrari F1
Comparación del morro del Red Bull Racing RB16B
