Análisis técnico de Giorgio Piola
Especial

Análisis técnico de Giorgio Piola

Análisis: los cambios que han ayudado a McLaren

compartidos
comentarios
Análisis: los cambios que han ayudado a McLaren
Por:
Coautor: Matt Somerfield
7 mar. 2020 17:15

McLaren dio un paso importante la temporada pasada, pero es consciente de que tendrá que pelear para volver a ser 'el mejor del resto' en 2020.

El equipo está apretando para lograr volver a ser el mejor del resto, solo por detrás de Mercedes, Ferrari y Red Bull, y Giorgio Piola y Matt Somerfield analizan los pasos que los de Woking han dado en lo que va de 2020.

McLaren probó un alerón delantero revisado con un ADN basado en el concepto utilizado en la F1 2019. Sin embargo, cuenta con varias diferencias clave.

Detalle del alerón delantero del McLaren MCL35

Detalle del alerón delantero del McLaren MCL35

El cambio más importante está en el diseño del footplate, ya que no solo el perfil principal está aplanado significativamente (flecha azul), sino que ahora hay una sección perfilada estilo labio en el borde exterior (flecha roja). El diseño del año pasado se puede comparar en el círculo situado a la izquierda.

Este cambio en la forma del footplate suaviza el vórtice que generalmente se crea en esa zona. Mientras tanto, se crea un gradiente de presión más fuerte gracias al nuevo perfil 'de labio' en el borde del footplate, que empujará el flujo de aire hacia dentro y ayudará a llevarlo a través y alrededor de la rueda delantera.

Para sacar el máximo partido a estas modificaciones, se han hecho más optimizaciones entorno a la forma del plano principal, ya que ahora cuenta con una curvatura menos profunda en la sección externa (flecha negra), mientras que el flap superior es ahora una superficie continua, en vez de estar dividida en dos, como estaba antes (flecha verde).

Esto implica que cualquier cambio en el ángulo del flap tendrá una influencia en toda la superficie, en vez de en solo la sección interna.

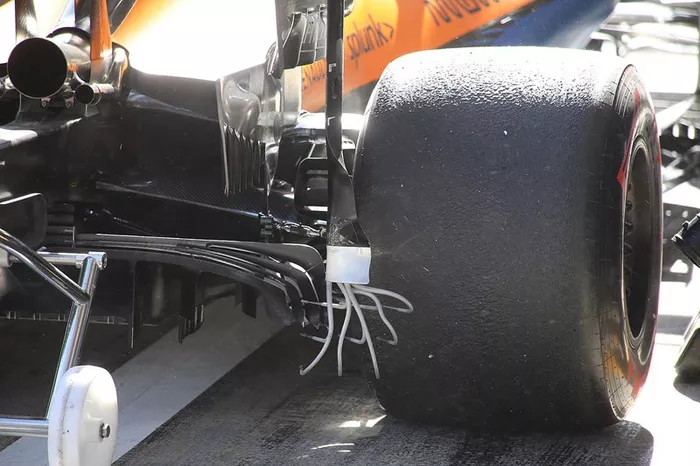

Detalle del difusor del McLaren MCL35

Detalle del difusor del McLaren MCL35

Los cambios también se apreciaron claramente en la trasera del coche durante la segunda semana de pretemporada, cuando el equipo instaló un nuevo fondo plano y un nuevo difusor en el MCL35

La modificación más clara de la trasera del difusor llega en la sección exterior del montaje, ya que el equipo ahora favorece un techo con una pendiente más pronunciada y unas láminas extractoras estilo Gurney más curvadas para acentuarlo.

Pero es más importante que estos cambios se aprovechan de las dimensiones internas más grandes del propio difusor, debido a que el equipo ha aumentado la altura de la transición con el fondo plano.

En esta galería encontrarás otros elementos de diseño importantes o interesantes (haz click para pasar las fotos):

Galería
Lista

Frenos del McLaren MCL35

Frenos del McLaren MCL35
1/10

Foto de: Giorgio Piola

El tambor del freno delantero ha sido optimado para 2020, ya que el equipo continúa metiendo flujo de aire por el orificio principal, forzándolo a pasar a través de la cara del tambor de freno y sacándolo a través de la llanta. La sección del tambor cortada para este propósito está ahora dividida en dos, en lugar de en una sola como en 2019, potenciando aún más la distribución del aire.

Parafina en el coche de Carlos Sainz Jr., McLaren MCL35

Parafina en el coche de Carlos Sainz Jr., McLaren MCL35
2/10

Foto de: Mark Sutton / Motorsport Images

La parafina se aplicó en el conducto de freno delantero durante los test para evaluar si las piezas coincidirán con los resultados vistos durante el trabajo de CFD y túnel de viento.

Delantera del McLaren MCL35

Delantera del McLaren MCL35
3/10

Foto de: Giorgio Piola

McLaren ha prestado particular atención al diseño del chasis del MCL35, con la punta delantera del fondo plano contando con una sección de mentón que mejora el flujo debajo del monoplaza y encaja con la forma del morro que está por delante.

Detalle del difusor del McLaren MCL35

Detalle del difusor del McLaren MCL35
4/10

Foto de: Giorgio Piola

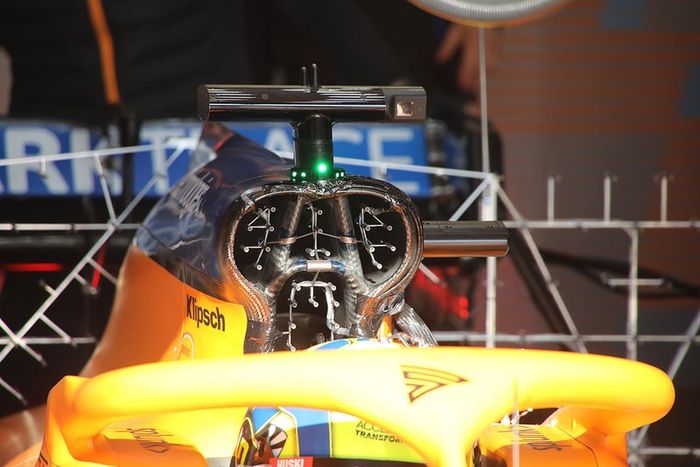

Detalle del McLaren MCL35

Detalle del McLaren MCL35
5/10

Foto de: Giorgio Piola

Detalle del McLaren MCL35

Detalle del McLaren MCL35
6/10

Foto de: Giorgio Piola

Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35
7/10

Foto de: Mark Sutton / Motorsport Images

El coche de Lando Norris, McLaren MCL35

El coche de Lando Norris, McLaren MCL35
8/10

Foto de: Mark Sutton / Motorsport Images

Delantera del McLaren MCL35

Delantera del McLaren MCL35
9/10

Foto de: Giorgio Piola

Delantera del McLaren MCL35

Delantera del McLaren MCL35
10/10

Foto de: Giorgio Piola
