A medida que la Fórmula 1 regresa a Europa, Giorgio Piola y Sutton Images descubren las importantísimas actualizaciones técnicas que se exhiben en el pitlane de Barcelona.

Galería
Lista

Force India VJM11

Force India VJM11
1/15

Foto de: Giorgio Piola

Esta fotografía del VJM11 muestra cómo los deflectores de triple elemento y los desviadores de flujo de aire laterales están alineados entre sí.

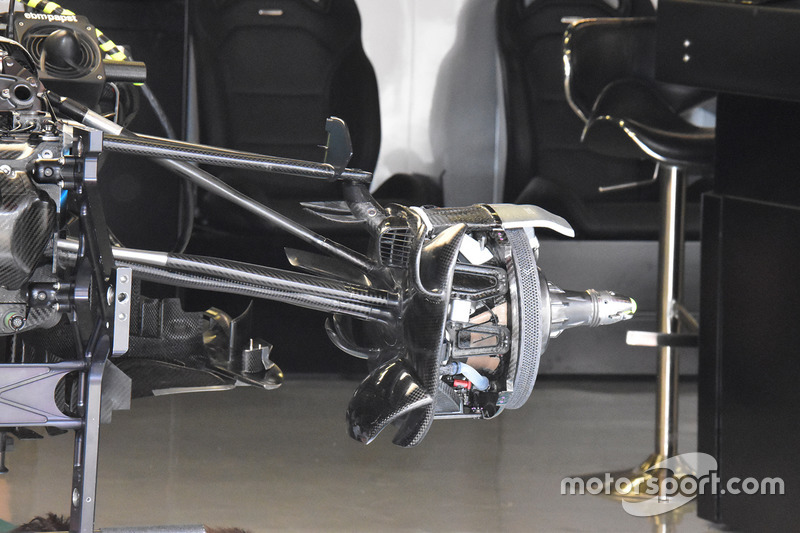

Mercedes AMG F1 detalle del freno delantero

Mercedes AMG F1 detalle del freno delantero
2/15

Foto de: Giorgio Piola

Mercedes se inspiró en Sauber, que utiliza la solución del brazo de a suspensión elevado, utilizando una platina vertical en la parte superior del elemento delantero de la suspensión en Barcelona.

Ferrari SF71H detalle retrovisor

Ferrari SF71H detalle retrovisor
3/15

Una toma delantera de los nuevos espejos montados en el Halo de Ferrari y la aleta superior, que aprovecha una reciente directiva técnica que les permite colocar ese elemento.

Force India VJM11 morro y ala delantera

Force India VJM11 morro y ala delantera
4/15

Foto de: Giorgio Piola

La selección de alerones delanteros de Force India, el más nuevo de los dos (abajo) se vio por primera vez en Bahréin, pero no ha competido a la espera de que se introduzca la actualización a gran escala en España.

Force India VJM11 detalle

Force India VJM11 detalle
5/15

Foto de: Giorgio Piola

El suelo revisado del VJM11 de Force India ahora presenta dos agujeros longitudinales y dos ranuras de 45 grados delante del neumático, en lugar de las diez ranuras en ángulo previamente utilizadas.

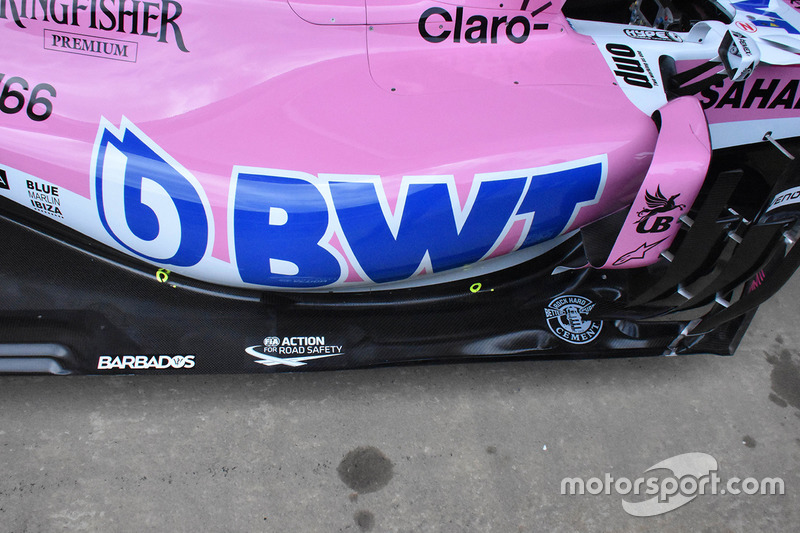

Force India VJM11 sensores

Force India VJM11 sensores
6/15

Foto de: Giorgio Piola

Una mirada a los pontones del VJM11, que han sido la manzana de la discordia para el equipo, que cree que son parte de los problemas aerodinámicos que tuvieron en la fase inicial de la temporada.

Mercedes AMG F1 detalle

Mercedes AMG F1 detalle
7/15

Foto de: Giorgio Piola

Otra mirada a la nueva lámina vertical añadida a la barra de la suspensión del Mercedes.

Ferrari SF71H suelo

Ferrari SF71H suelo
8/15

Foto de: Giorgio Piola

Un primer plano de los agujeros del suelo alargados ahora presentes en el SF71.

Ferrari SF71H suelo

Ferrari SF71H suelo
9/15

Foto de: Giorgio Piola

Como parte de su paquete de actualizaciones en Barcelona, el suelo de Ferrari ahora presenta agujeros alargados, muy parecidos a los que ya hemos visto en el McLaren esta temporada.

Ferrari SF71H suelo

Ferrari SF71H suelo
10/15

Foto de: Giorgio Piola

Otro ángulo de los nuevos agujeros alargados en el suelo del SF71H, justo delante de los agujeros que normalmente se encuentran en un ángulo de 45 grados por delante del neumático trasero.

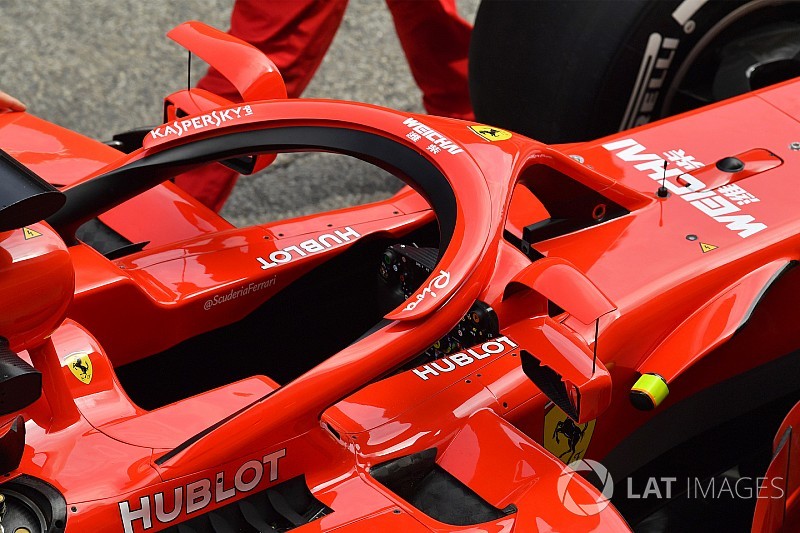

Ferrari SF71H con los retrovisores en el Halo

Ferrari SF71H con los retrovisores en el Halo
11/15

Mirada trasera de los nuevos espejos retrovisores montados en el Halo de Ferrari y el aletín de soporte adicional.

Renault Sport F1 Team RS 18 detalle del ala delantera

Renault Sport F1 Team RS 18 detalle del ala delantera
12/15

Foto de: Giorgio Piola

Una mirada al ala delantera de especificación más nueva de Renault, hay que fijarse en la sección exterior fuertemente apilada y el endplate, que se ha dividido en múltiples secciones en la parte posterior para ayudar a dirigir el flujo de aire.

Red Bull Racing RB14 detalle de la parte trasera del fondo

Red Bull Racing RB14 detalle de la parte trasera del fondo
13/15

Foto de: Mark Sutton

Las ranuras en ángulo delante de la rueda trasera en el RB14.

Red Bull Racing RB14 detalle del pontón y el bargeboard

Red Bull Racing RB14 detalle del pontón y el bargeboard
14/15

Foto de: Mark Sutton

Red Bull ha optimizado el pontón, las aletas verticales y el bargeboard para España.

McLaren MCL33 detalle del morro y el ala frontal

McLaren MCL33 detalle del morro y el ala frontal
15/15

Foto de: Mark Sutton

Una vista de la nueva solución del morro de McLaren, que presenta ideas de diseño de Red Bull, Sauber y Mercedes, junto también a algunas ideas nuevas.
