Giorgio Piola y Sutton Images nos ofrecen las últimas actualizaciones de los monoplazas de Fórmula 1 para la segunda carrera del año, el GP de Bahrein.

Es solo la segunda cita en el calendario de la Fórmula 1 y la llegada a Europa aún se ve lejana, pero los equipos no dejan nada en el tintero y presionan a sus rivales mediante actualizaciones constantes.

Pasa las imágenes y mira

(Pulsa en 'Versión completa' al final del artículo si no puedes ver las fotos o su información)

Galería
Lista

Detalle de la suspensión del Racing Point

Detalle de la suspensión del Racing Point
1/21

Foto de: Giorgio Piola

Una toma de la suspensión delantera elevada y la entrada del conducto de freno en el Racing Point RP19.

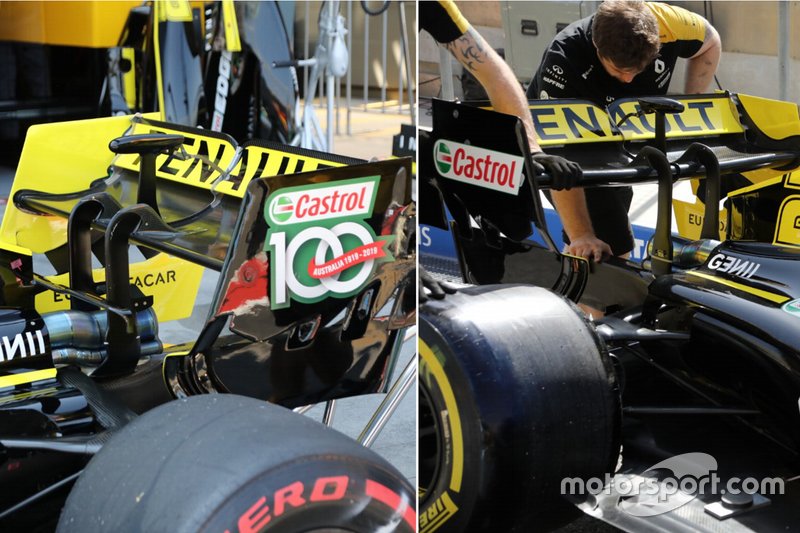

Comparación del alerón trasero del Renault

Comparación del alerón trasero del Renault
2/21

Foto de: Giorgio Piola

Una comparación de la especificación del alerón trasero utilizada en Australia (izquierda) y una solución diferente que se probará en Bahrein (derecha).

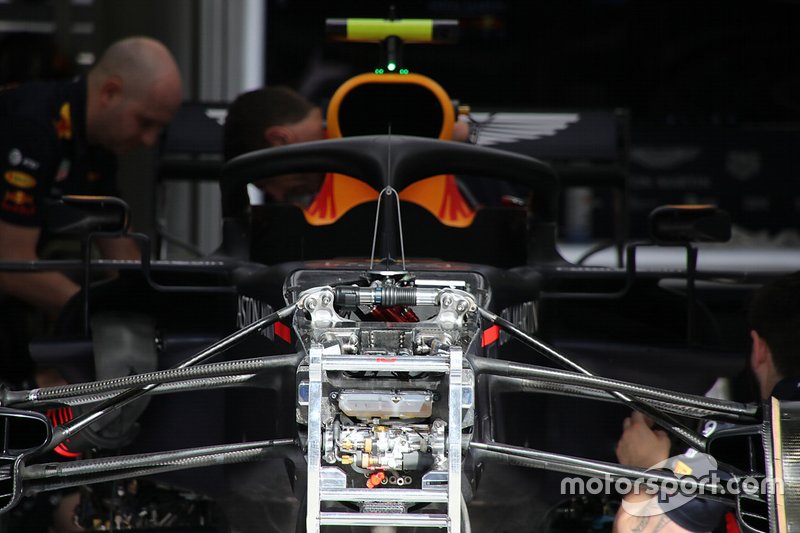

Detalle técnico del Red Bull

Detalle técnico del Red Bull
3/21

Foto de: Giorgio Piola

Un vistazo a la suspensión delantera del Red Bull RB15, que utiliza muelles Belleville como parte de la configuración del amortiguador.

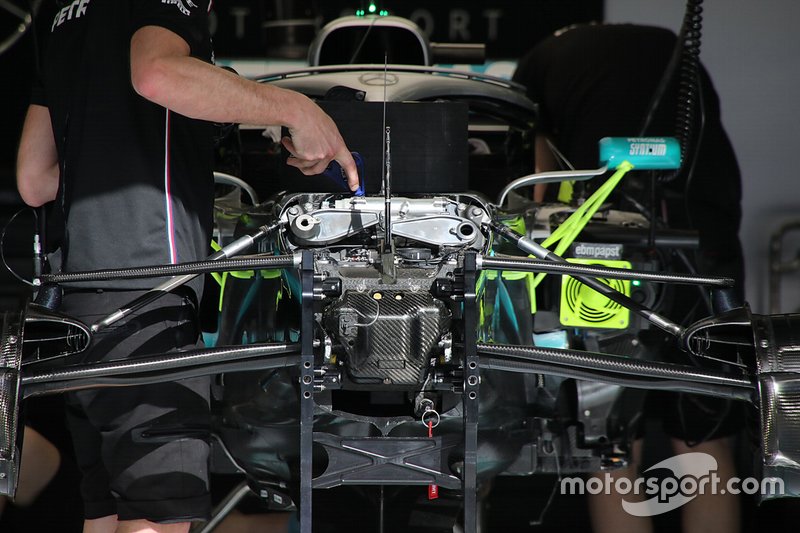

Detalle técnico de Mercedes

Detalle técnico de Mercedes
4/21

Foto de: Giorgio Piola

A modo de comparación con la foto anterior, aquí podemos ver las diferentes configuraciones de suspensión que lleva Mercedes.

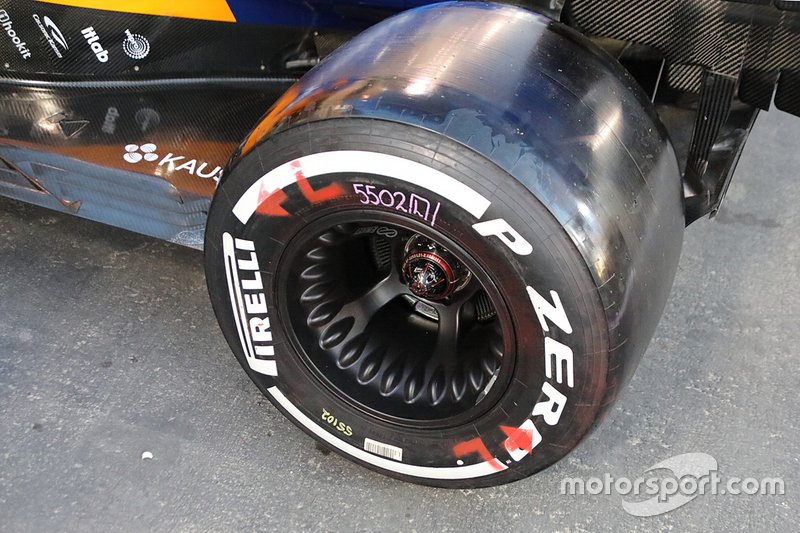

Rueda trasera del McLaren

Rueda trasera del McLaren
5/21

Foto de: Giorgio Piola

La solución para las ruedas traseras utilizada por McLaren este año tiene, respecto a las llantas, paralelismos a la introducida por Mercedes durante la última fase de la temporada pasada.

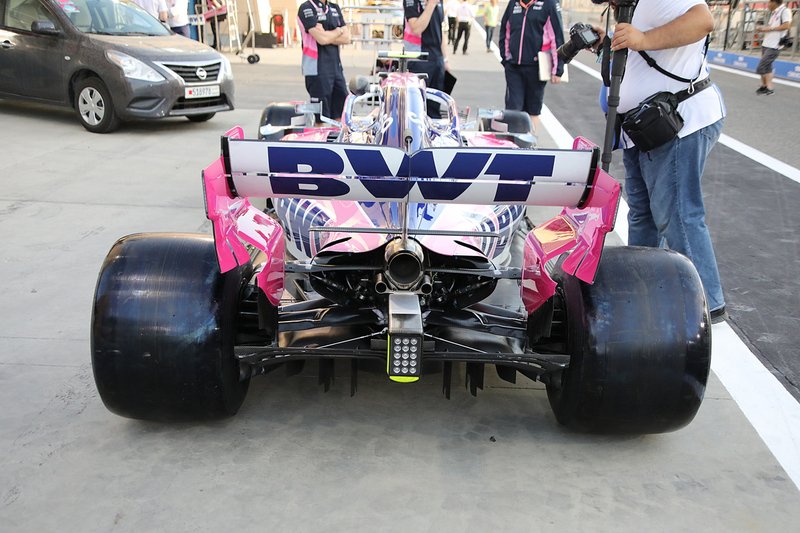

Detalle de la parte trasera del Racing Point

Detalle de la parte trasera del Racing Point
6/21

Foto de: Giorgio Piola

En esta foto se ve la parte trasera de la parte trasera del Racing Point RP19 y la salida de refrigeración correspondiente que llevan en Bahrein.

Detalle del conducto de frenos de Mercedes

Detalle del conducto de frenos de Mercedes
7/21

Foto de: Giorgio Piola

El montaje del freno delantero del Mercedes W10 sin el tambor conectado muestra cómo el flujo de aire capturado por la entrada cruza el ensamblado y luego se moverá a través de la llanta.

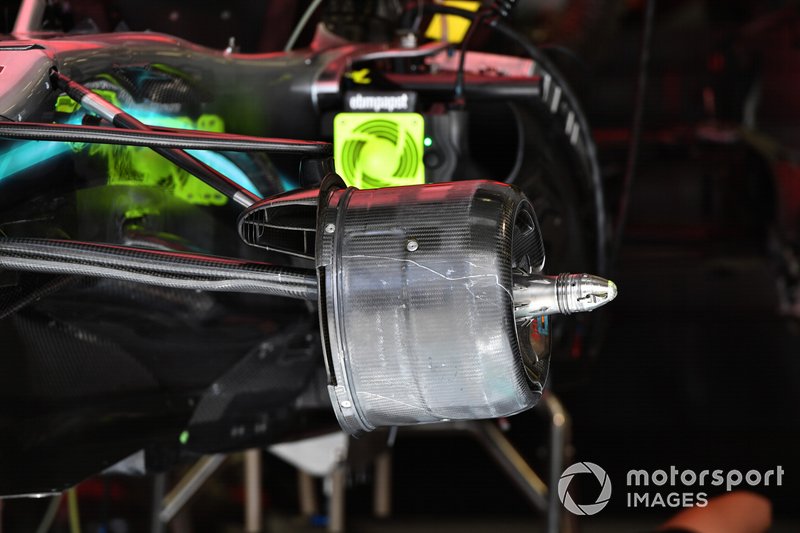

La cubierta del freno del Mercedes AMG F1 W10

La cubierta del freno del Mercedes AMG F1 W10
8/21

Foto de: Mark Sutton / Sutton Images

Una comparación del conducto de freno delantero del Mercedes W10 con el tambor fijado en él.

Detalle del McLaren MCL34

Detalle del McLaren MCL34
9/21

Foto de: Giorgio Piola

Una toma la suspensión trasera del McLaren MCL34, permite apreciar las protuberancias en el brazo superior de la espoleta que suavizan el flujo de aire que pasa sobre ellos.

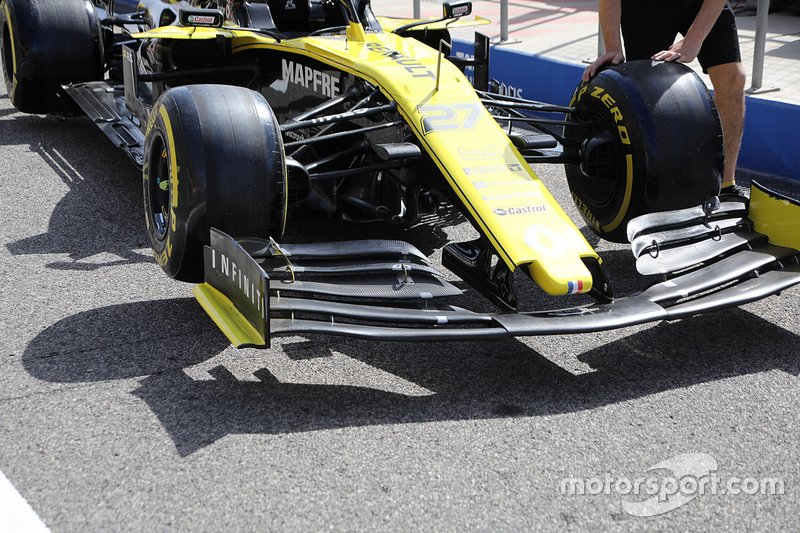

Detalles del Renault

Detalles del Renault
10/21

Foto de: Giorgio Piola

Un vistazo al conjunto del alerón delantero del Renault mientras lo llevan por el carril de boxes.

Bargeboard del McLaren

Bargeboard del McLaren
11/21

Foto de: Giorgio Piola

Una visión general de la zona de bargeboard en el McLaren MCL34 que se ha actualizado para el GP de Bahrein. La sección del footplate más adelantada ahora es un poco más corta, mientras que la extensión del divisor se ha hecho más larga (en plata).

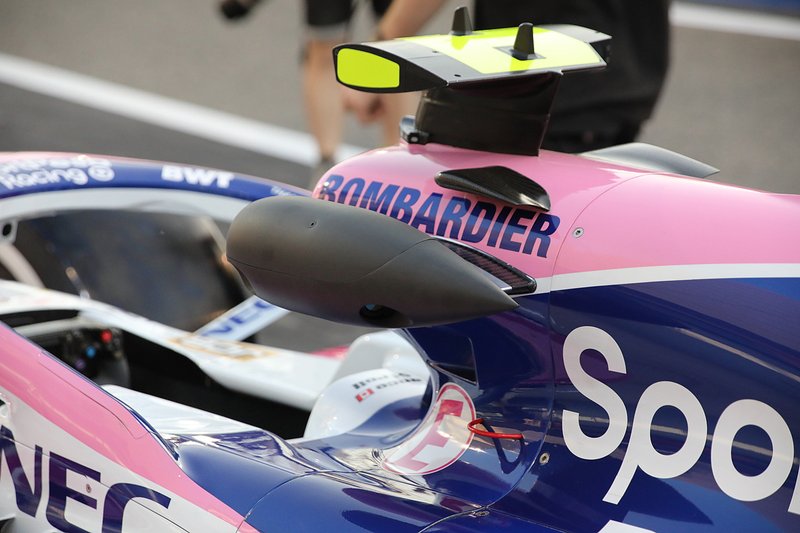

Detalle técnico del Racing Point

Detalle técnico del Racing Point
12/21

Foto de: Giorgio Piola

Racing Point tiene un compartimiento para cámara más grande de lo normal montado en el lateral de la entrada de aire, que incorpora una cámara de imagen térmica de banda más ancha y el hardware de captura asociado.

Detalle técnico del Mercedes

Detalle técnico del Mercedes
13/21

Foto de: Giorgio Piola

Mercedes explorará las opciones de refrigeración durante los libres, y para la primera sesión instalaron esta solución de mayor capacidad.

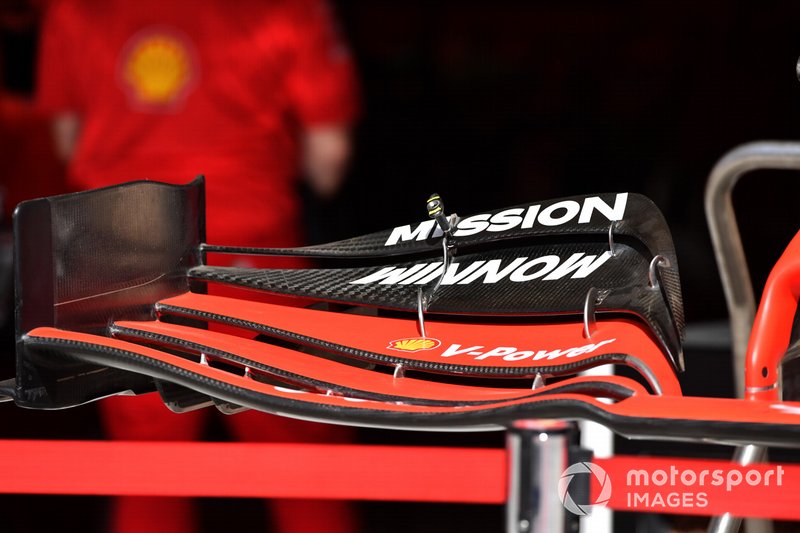

Alerón delantero del Ferrari SF90

Alerón delantero del Ferrari SF90
14/21

Foto de: Mark Sutton / Sutton Images

Una foto del alerón delantero del Ferrari que se inclina elegantemente hacia el endplate.

Disco de freno del Red Bull RB15

Disco de freno del Red Bull RB15
15/21

Foto de: Mark Sutton / Sutton Images

Conjunto de freno delantero de Red Bull sin el tambor instalado.

Compartimiento del motor del Renault RS19

Compartimiento del motor del Renault RS19
16/21

Foto de: Mark Sutton / Sutton Images

El Renault RS19, sin su carrocería, nos da una gran visión de la instalación de la unidad de potencia junto con los componentes auxiliares.

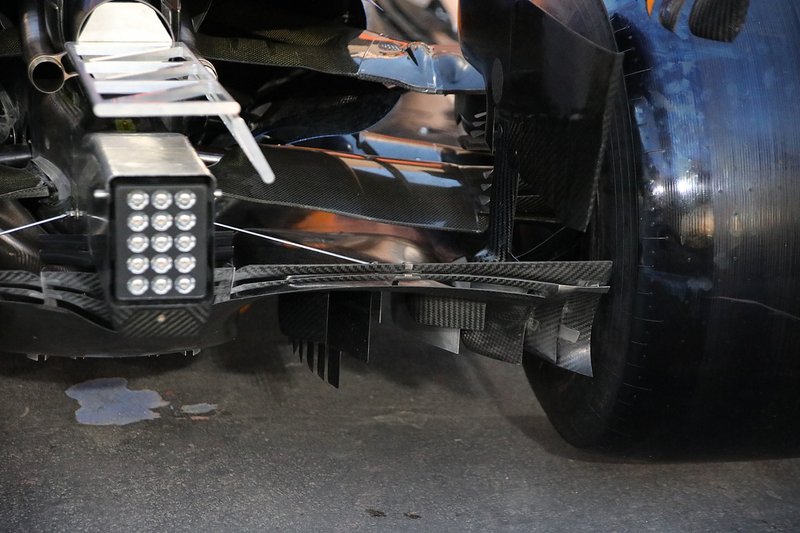

Detalle de la zaga del McLaren MCL34

Detalle de la zaga del McLaren MCL34
17/21

Foto de: Giorgio Piola

Este primer plano del difusor del McLaren MCL34 permite apreciar la compleja distribución de placas.

Detalles del Williams

Detalles del Williams
18/21

Foto de: Giorgio Piola

Una visión general de los pontones, bargeboards y suelo del Williams FW42.

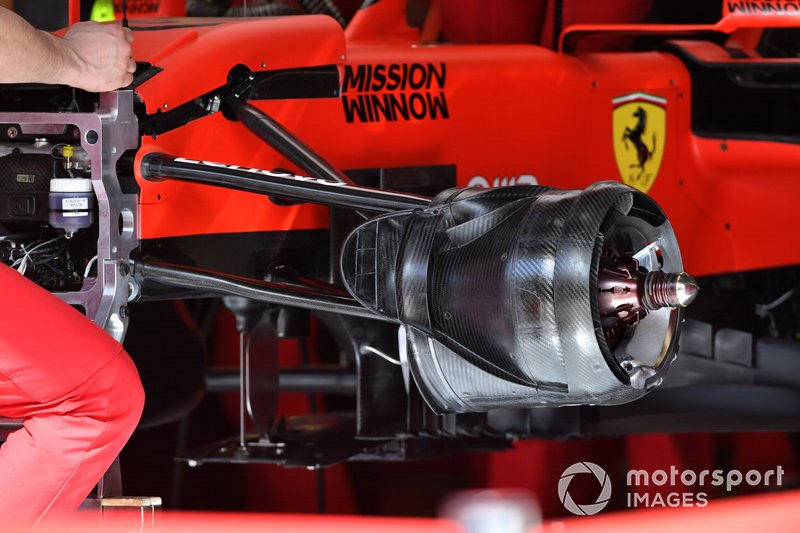

Cubierta de freno del Ferrari SF90

Cubierta de freno del Ferrari SF90
19/21

Foto de: Mark Sutton / Sutton Images

El ensamblaje del conducto del freno delantero de Ferrari presenta un enorme canal de flujo de cruce que canaliza el flujo de aire desde la entrada a través de la llanta para ayudar a controlar la estela generada.

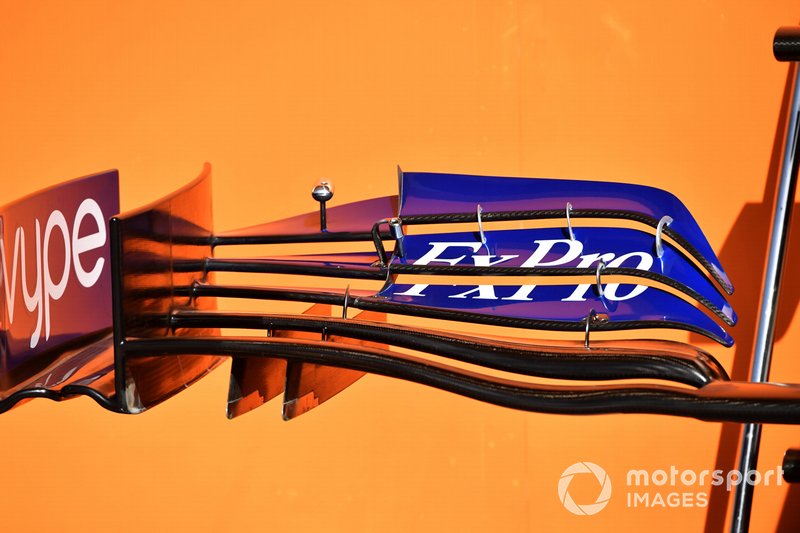

Alerón delantero del McLaren MCL34

Alerón delantero del McLaren MCL34
20/21

Foto de: Mark Sutton / Sutton Images

Una mirada al alerón delantero del McLaren que presenta dos secciones distintas, la parte interior es responsable de la generación de carga aerodinámica, mientras que la sección exterior con un ángulo menos pronunciado suaviza el vórtice que se genera normalmente en la punta del alerón.

Escapes del Ferrari SF90

Escapes del Ferrari SF90
21/21

Foto de: Mark Sutton / Sutton Images

Una descripción general de la solución de escapes del Ferrari SF90 sin la cubierta del motor instalada.
