Análisis técnico de Giorgio Piola
Especial

Análisis técnico de Giorgio Piola

Las actualizaciones de los F1 para el GP de Estiria 2020

compartidos
comentarios
Las actualizaciones de los F1 para el GP de Estiria 2020
Por:
Coautor: Matthew Somerfield
12 jul. 2020 8:24

Los equipos han introducido diferentes mejoras para el segundo fin de semana en Austria. Les echamos un vistazo más de cerca gracias a Motorsport Images.

Descúbrelo:

Dale a las flechas para descubrir todas las imágenes...

Galería
Lista

Detalle del fondo plano del McLaren MCL35

Detalle del fondo plano del McLaren MCL35
1/23

Foto de: Giorgio Piola

McLaren probó brevemente una nueva configuración del suelo en el coche de Carlos Sainz durante los libres, la cual presenta una aleta horizontal sobre el fondo plano que se une con la lámina vertical del suelo, muy similar al diseño visto en el Ferrari. El equipo pintó con parafina en esta área antes de probarlo.

Carlos Sainz Jr., McLaren MCL35

Carlos Sainz Jr., McLaren MCL35
2/23

Foto de: Charles Coates / Motorsport Images

Una vista desde atrás del McLaren MCL35 con una nueva cubierta del motor y una salida de enfriamiento que no solo altera la capacidad de refrigeración del monoplaza, sino también la aerodinámica trasera, ya que las aletas se pueden ver en el borde posterior de la cubierta.

Detalle de la cubierta motor del McLaren MCL35

Detalle de la cubierta motor del McLaren MCL35
3/23

Foto de: Mark Sutton

Aquí se ve la aleta sobre la parte superior de la salida de la cubierta del motor desde delante.

Fondo plano de Charles Leclerc, Ferrari SF1000

Fondo plano de Charles Leclerc, Ferrari SF1000
4/23

Foto de: Mark Sutton / Motorsport Images

El nuevo fondo plano de Ferrari cuenta con 9 orificios angulados delante de la rueda trasera y otros más cortos. Además, el flap encima del fondo plan delante de la rueda trasera no es nuevo, pero ha sido rediseñado con una superficie mayor para mejorar la conexión con la lámina vertical.

Alex Albon, Red Bull Racing RB16

Alex Albon, Red Bull Racing RB16
5/23

Foto de: Mark Sutton / Motorsport Images

El RB16 de Alex Albon, equipado con la nueva solución de morro introducida el pasado fin de semana y los nuevos endplates del alerón trasero que llegaron este fin de semana.

Nuevo endplate del Red Bull Racing RB16

Nuevo endplate del Red Bull Racing RB16
6/23

Foto de: Giorgio Piola

Los nuevos endplates del alerón trasero Red Bull se inspiran en los diseños ya vistos de Mercedes, Haas y AlphaTauri.

Sebastian Vettel, Ferrari

Sebastian Vettel, Ferrari
7/23

Foto de: FIA Pool

Esta imagen sobre el hombro de Sebastian Vettel en el garaje también nos ofrece una buena visión de la solución de refrigeración de la cabina de Ferrari en Austria, con un panel en forma de persiana y una salida de transición para disipar el calor.

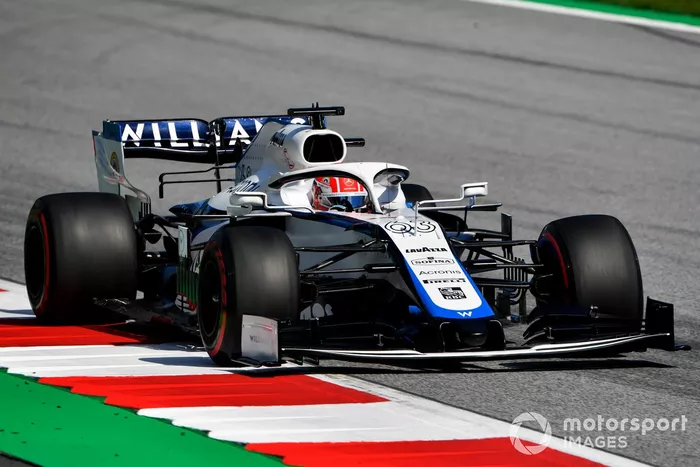

George Russell, Williams FW43

George Russell, Williams FW43
8/23

Foto de: Mark Sutton / Motorsport Images

George Russell al volante de su Williams FW43, que presenta un nuevo T-Wing este fin de semana, completado con endplates más largos.

Charles Leclerc, Ferrari SF1000

Charles Leclerc, Ferrari SF1000
9/23

Foto de: Charles Coates / Motorsport Images

La parte trasera del Ferrari SF1000 con la forma y el contorno del difusor iluminados particularmente bien. También se aprecia lo grande que es la salida de refrigeración de Ferrari para ayudar con las temperaturas y la altitud del Red Bull Ring.

Lewis Hamilton, Mercedes F1 W11 EQ Performance

Lewis Hamilton, Mercedes F1 W11 EQ Performance
10/23

Foto de: Charles Coates / Motorsport Images

Comparativamente hablando, el Mercedes W11 está mucho más apretado en la parte trasera con una salida de refrigeración más pequeña. También se observa el uso de la disposición del pilar doble del alerón en el coche de Hamilton, en lugar del único utilizado el pasado fin de semana.

Romain Grosjean, Haas VF-20

Romain Grosjean, Haas VF-20
11/23

Foto de: Charles Coates / Motorsport Images

La parte trasera del Haas VF-20 y una buena imagen del difusor, donde se ven los pequeños generadores de vórtice montados en el borde posterior de la tabla para ayudar a potenciar el flujo de aire.

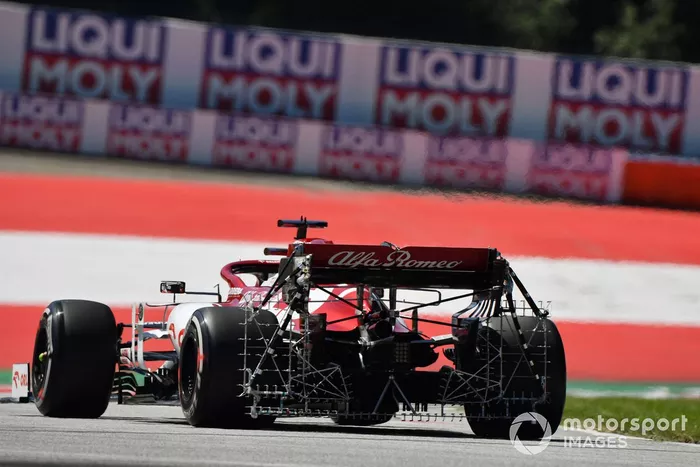

Equipamiento aerodinámico en el coche de Kimi Raikkonen, Alfa Romeo Racing C39

Equipamiento aerodinámico en el coche de Kimi Raikkonen, Alfa Romeo Racing C39
12/23

Foto de: Mark Sutton / Motorsport Images

El C39 de Kimi Raikkonen, equipado con una gran parrilla de sondas Kiel para recopilar datos sobre el rendimiento del difusor y las estructuras de flujo de la estela de la rueda a los lados.

Equipamiento aerodinámico en el coche de Kimi Raikkonen, Alfa Romeo Racing C39

Equipamiento aerodinámico en el coche de Kimi Raikkonen, Alfa Romeo Racing C39
13/23

Foto de: Mark Sutton / Motorsport Images

Una vista lateral de la parrilla montada en el lateral del Alfa Romeo de Kimi Raikkonen durante los libres 1.

Robert Kubica, Alfa Romeo Racing C39

Robert Kubica, Alfa Romeo Racing C39
14/23

Foto de: Charles Coates / Motorsport Images

Robert Kubica, con parafina a lo largo del lateral del chasis del Alfa Romeo C39.

Valtteri Bottas, Mercedes F1 W11 EQ Performance

Valtteri Bottas, Mercedes F1 W11 EQ Performance
15/23

Foto de: Glenn Dunbar / Motorsport Images

Una imagen desde arriba de los bargeboards del Mercedes W11 muestra lo complejos que son, con una gran cantidad de extras aerodinámicos delante del pontón para controlar el flujo de aire y desviar cualquier turbulencia no deseada creada por las ruedas delanteras.

Alex Albon, Red Bull Racing RB16

Alex Albon, Red Bull Racing RB16
16/23

Foto de: Glenn Dunbar / Motorsport Images

Alex Albon sale al circuito con los nuevos endplates del alerón trasero en su RB16, combinados con la configuración de morro más antigua.

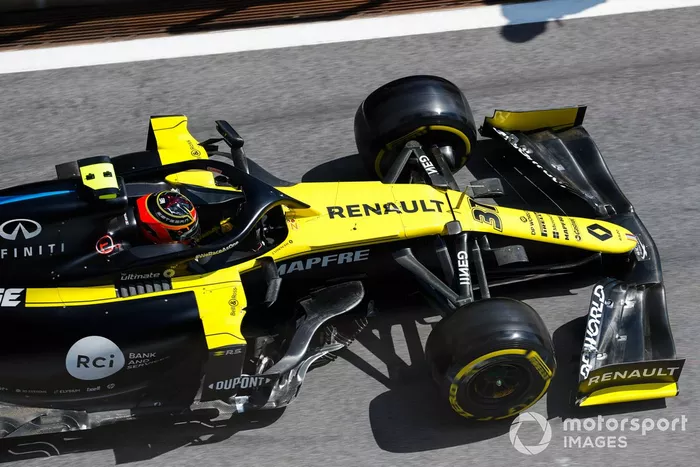

Esteban Ocon, Renault F1 Team R.S.20

Esteban Ocon, Renault F1 Team R.S.20
17/23

Foto de: Glenn Dunbar / Motorsport Images

La visión desde arriba del Renault RS20 nos da una buena imagen tanto del nuevo alerón delantero, como de los bargeboards presentados la semana pasada.

Sebastian Vettel, Ferrari SF1000

Sebastian Vettel, Ferrari SF1000
18/23

Foto de: Mark Sutton / Motorsport Images

Sebastian Vettel prueba el nuevo paquete aerodinámico que Ferrari adelantó, que presenta unos nuevos alerón delantero y fondo plano.

Equipamiento aerodinámico en el coche de Daniel Ricciardo, Renault F1 Team R.S.20

Equipamiento aerodinámico en el coche de Daniel Ricciardo, Renault F1 Team R.S.20
19/23

Foto de: Mark Sutton / Motorsport Images

Renault con un conjunto de parrillas Kiel montado detrás de las ruedas delanteras para capturar los datos del flujo de aire, ya que el equipo espera obtener una mejor comprensión de la turbulencia creada por el neumático delantero.

Sergio Perez, Racing Point RP20

Sergio Perez, Racing Point RP20
20/23

Foto de: Andy Hone / Motorsport Images

El Racing Point de Sergio Pérez equipado con dos grandes cápsulas a cada lado de la toma de aire que encierran cámaras de imágenes térmicas que se centran en la recopilación de datos sobre el comportamiento de los neumáticos durante los libres.

Jack Aitken, Williams FW43

Jack Aitken, Williams FW43
21/23

Foto de: Mark Sutton / Motorsport Images

El Williams FW43 con parafina en el alerón trasero para que el equipo pueda comprender mejor las características de flujo de aire sobre el alerón y usar esos datos para mejorar su metodología de diseño en el futuro.

Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35
22/23

Foto de: Steven Tee / Motorsport Images

El McLaren MCL35 de Lando Norris con cámaras infrarrojas adicionales montadas dentro de las cápsulas en el costado de la toma de aire para capturar imágenes y datos sobre las temperaturas de los neumáticos delanteros y traseros.

Max Verstappen, Red Bull Racing RB16

Max Verstappen, Red Bull Racing RB16
23/23

Foto de: Steven Tee / Motorsport Images

El RB16 de Max Verstappen está equipado con un conjunto de parrillas Kiel detrás de la rueda delantera y parafina en la esquina exterior del difusor.
